가용 영역을 사용한 정적 안정성

Amazon의 서비스는 매우 높은 가용성 목표에 따라 구축됩니다. 따라서 시스템의 종속 시스템에 각별히 주의를 기울여야 합니다. Amazon은 그 종속 시스템에서 장애가 발생할 경우에도 복원력을 유지하도록 시스템을 설계합니다. 이 문서에서는 이처럼 높은 수준의 복원력을 실현하기 위한 소위 정적 안정성이라는 패턴을 정의하겠습니다. AWS의 주요 인프라 빌딩 블록으로서 모든 서비스 구축에 있어 기반 종속 시스템이 되는 가용 영역에 이 개념을 적용하는 방법을 설명합니다.

정적 안정성 설계에서는 종속 시스템에서 장애가 발생하더라도 전체 시스템이 정상적으로 작동합니다. 종속 시스템에서 제공되어야 할 업데이트된 정보(예: 새로운 항목, 삭제된 항목 또는 수정된 항목)는 시스템에 표시되지 않을 수 있습니다. 하지만 종속 시스템에서 장애가 발생하기 전에 실행되던 기능은 종속 시스템이 손상되더라도 계속 정상적으로 작동합니다. Amazon Elastic Compute Cloud(EC2)가 어떻게 정적 안정성을 보장하도록 설계되는지 설명하겠습니다. 다음으로, 가용 영역을 기반으로 한 고가용성 리전별 시스템을 구축하는 데 유용한 2개의 정적으로 안정적인 아키텍처 예제를 소개합니다.

마지막으로 소프트웨어 수준에서 가용 영역 종속성을 제공하도록 설계되는 방식을 비롯하여 Amazon EC2 이면의 설계 원리를 몇 가지 자세하게 살펴봅니다. 또한 이 아키텍처 옵션으로 서비스를 구축하는 것과 관련한 몇 가지 장단점도 설명합니다.

이 섹션에서는 AWS에서 정적 안정성을 활용하여 고가용성 시스템을 설계하기 위해 사용하는 두 가지 개략적인 패턴을 소개하겠습니다. 두 패턴은 적용되는 상황이 각기 다르지만 모두 가용 영역 추상화의 이점을 활용합니다.

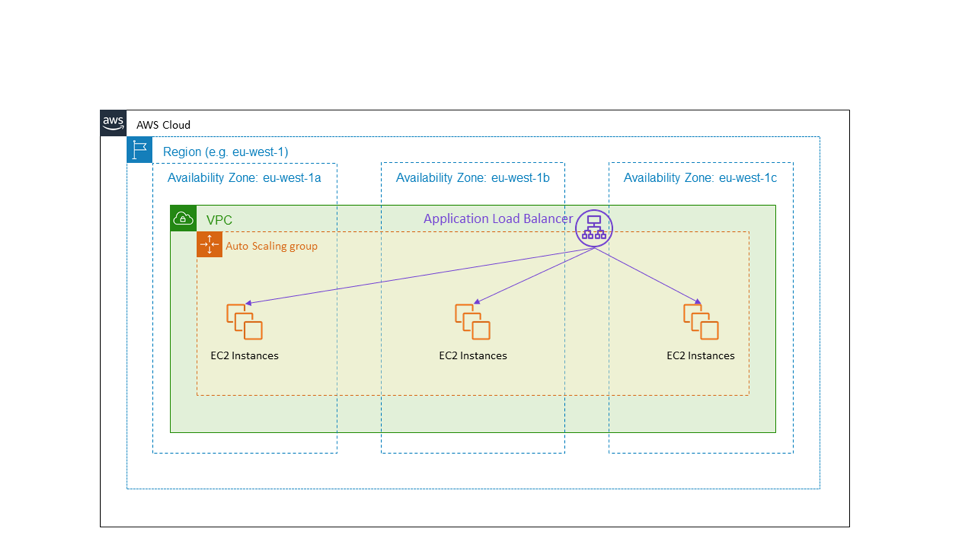

앞서 살펴본 다이어그램의 아키텍처에서는 가용 영역 중 하나에서 장애가 발생할 경우 어떤 조치도 취할 필요가 없습니다. 장애가 발생한 가용 영역의 EC2 인스턴스의 상태 점검이 실패하기 시작하고 Application Load Balancer가 트래픽을 다른 곳으로 보냅니다. 사실 Elastic Load Balancing 서비스가 이 원칙에 따라 설계되었습니다. 이 서비스에는 가용 영역 장애가 발생하더라도 확장 없이 정상 작동하는 데 충분한 로드 밸런싱 용량이 프로비저닝되어 있습니다.

로드 밸런서나 HTTPS 서비스를 사용하지 않는 경우에도 이 패턴을 적용합니다. 일례로, Amazon Simple Queue Service(SQS) 대기열에서 받은 메시지를 처리하는 EC2 인스턴스 플릿도 이 패턴을 따를 수 있습니다. 이 같은 인스턴스는 여러 가용 영역에 걸쳐 구성된 Auto Scaling 그룹에 배포되어 적절하게 오버프로비저닝됩니다. 가용 영역 중 하나에서 장애가 발생하더라도 서비스에서는 아무 조치도 취하지 않습니다. 장애가 발생한 인스턴스는 작업을 중단하고 다른 인스턴스가 대신 해당 작업을 처리합니다.

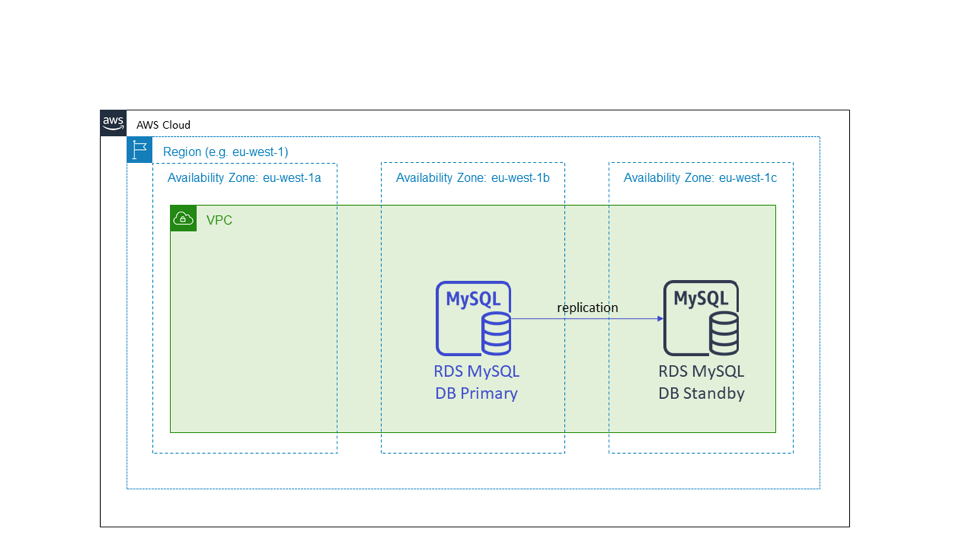

상태 비저장, 액티브-액티브 사례와 마찬가지로 기본 노드가 있는 가용 영역에서 장애가 발생하더라도 상태 저장 서비스는 인프라에 대해 아무런 조치도 취하지 않습니다. Amazon RDS를 사용하는 서비스의 경우, RDS는 장애 조치를 관리하고 DNS 이름을 정상 작동하는 가용 영역의 새 기본값으로 다시 지정합니다. 이 패턴은 관계형 데이터베이스를 사용하지 않는 다른 액티브-스탠바이 설정에도 적용됩니다. 특히 리더 노드가 있는 클러스터 아키텍처를 사용한 시스템에 이 기능을 적용합니다. 해당 클러스터를 여러 가용 영역에 걸쳐 구축하고, "적시에" 대체 클러스터를 시작하는 것이 아니라 대기 클러스터에서 새 리더 노드를 선택합니다.

이 두 가지 패턴의 공통점은 가용 영역 중 하나에서 장애가 발생할 경우에 필요한 용량을 실제 장애가 발생하기 전에 이미 사전 프로비저닝한다는 점입니다. 두 패턴 모두에서 서비스는 가용 영역 장애에 대응하여 새 인프라를 프로비저닝하거나 수정 사항을 적용하는 등의 의도적인 제어 플레인 종속성을 취하지 않습니다.

문서의 이 마지막 섹션에서는 복원력이 뛰어난 가용 영역 아키텍처를 좀 더 자세히 살펴보면서 Amazon EC2에서 가용 영역 독립성 원칙을 어떻게 따랐는지 몇 가지 측면에서 설명하도록 하겠습니다. 이러한 개념을 이해하면 자체적으로 고가용성을 유지해야 할 뿐만 아니라 다른 구성 요소의 고가용성을 보장하는 인프라까지 제공해야 하는 서비스를 구축할 때 도움이 됩니다. 하위 수준 AWS 인프라를 제공하는 서비스로서 Amazon EC2는 고가용성을 보장하기 위해 애플리케이션에 사용되는 인프라입니다. 그런데 다른 시스템에 이 같은 전략을 적용해야 할 경우도 있습니다.

Amazon EC2의 경우 배포 방식에서 가용 영역 독립성 원칙을 따릅니다. Amazon EC2에서는 EC2 인스턴스, 엣지 디바이스, DNS 확인자, EC2 인스턴스 시작 경로의 제어 플레인 구성 요소 및 기타 EC2 인스턴스에 사용되는 여러 구성 요소를 호스팅하는 물리적 서버에 소프트웨어가 배포됩니다. 이 배포 방식에서는 영역별 배포 일정을 따릅니다. 즉, 같은 리전에 있는 2개의 가용 영역에 서로 다른 날에 배포합니다. AWS 전반에서 배포는 단계별로 이루어집니다. 예를 들어 (배포하는 대상 서비스의 유형에 관계없이) 먼저 시스템을 하나 배포한 후 한 번에 1/N개의 서버를 배포하는 식의 모범 사례를 따릅니다. 하지만 Amazon EC2의 서비스와 같은 특정 서비스의 경우 이 같은 배포 방식을 한 단계 발전시켜 가용 영역 경계에 의도적으로 맞춥니다. 이렇게 하면 배포에서 발생하는 문제가 하나의 가용 영역에만 영향을 미치고, 롤백되어 해결됩니다. 다른 가용 영역은 영향을 받지 않으므로 계속 정상적으로 작동합니다.

Amazon EC2에서 서비스를 구축할 때 독립적인 가용 영역의 원칙을 적용하는 또 다른 방법은 경계를 넘지 않고 가용 영역 내 머물도록 모든 패킷 흐름을 설계하는 것입니다. 네트워크 트래픽이 가용 영역 내에 로컬로 유지되도록 하는 이 두 번째 방식은 좀 더 자세히 살펴볼 필요가 있습니다. 두 번째 방식은 독립적인 가용 영역의 소비자(즉, 가용 영역 독립성 보장을 고가용성 서비스 구축의 기초로 사용)로서 리전별 고가용성 시스템을 구축할 때, 고가용성을 구축할 수 있도록 가용 영역 독립적 인프라를 제공할 때와는 다르게 어떻게 발상을 전환해야 하는지 잘 보여줍니다.

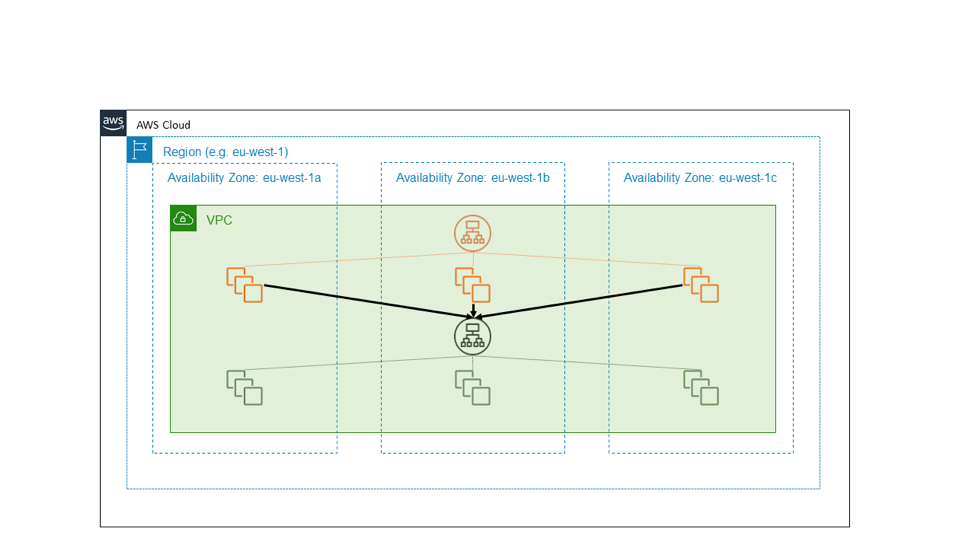

다음 다이어그램은 다른 내부 서비스(녹색)에 의존하는 고가용성 외부 서비스(주황색)를 보여줍니다. 단순한 설계 방식에서는 두 서비스를 모두 독립적인 EC2 가용 영역의 소비자로 취급합니다. 주황색 서비스와 녹색 서비스의 프런트엔드에는 각각 Application Load Balancer가 배치되고,각 서비스의 충분히 용량이 프로비저닝된 백엔드 호스트 플릿은 3개의 가용 영역에 걸쳐 분산됩니다. 하나의 고가용성 리전별 서비스가 다른 고가용성 리전별 서비스를 호출하는 것입니다. 이는 단순한 설계 방식으로, 대부분의 AWS 서비스에 효과적으로 적용됩니다.

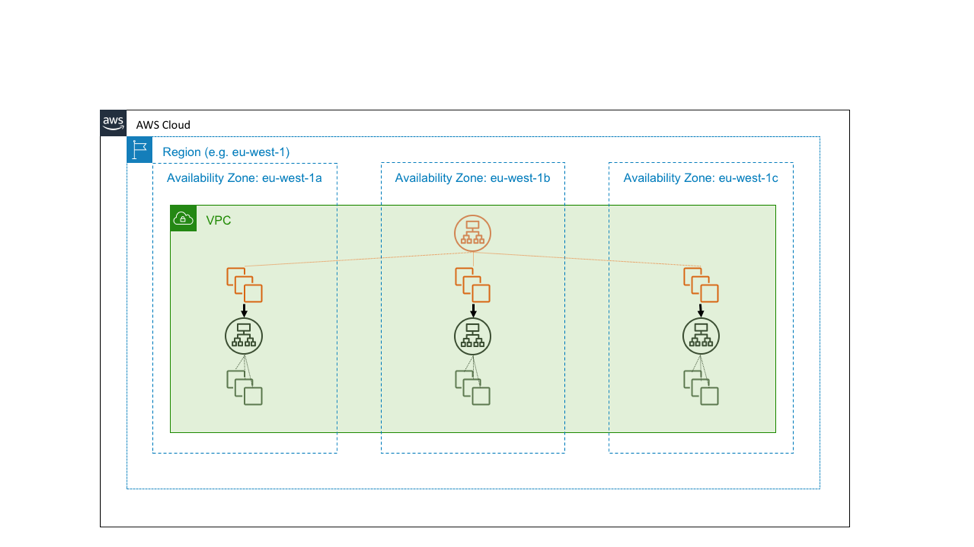

하지만 녹색 서비스가 기반 서비스라면 어떨까요? 즉, 고가용성을 유지해야 할 뿐만 아니라 그 자체가 가용 영역 독립성을 제공하기 위한 하나의 빌딩 블록 역할을 해야 하는 것입니다. 이 경우 가용 영역 인식 배포 방식에 따라 이 서비스를 영역-로컬 서비스의 3개 인스턴스로 설계할 수 있습니다. 다음 다이어그램은 고가용성 리전별 서비스가 고가용성 영역별 서비스를 호출하는 설계를 보여줍니다.

빌딩 블록 서비스를 가용 영역 독립적으로 설계하는 이유는 단순한 계산으로 설명할 수 있습니다. 가용 영역 중 하나에서 장애가 발생했다고 가정해보겠습니다. 블랙 장애와 화이트 장애가 발생하면 Application Load Balancer는 영향을 받은 노드로부터 자동으로 장애 조치합니다. 그러나 모든 장애가 명백하게 나타나는 것은 아닙니다. 소프트웨어의 버그와 같은 그레이 장애도 있습니다. 이 같은 장애는 로드 밸런서가 상태 점검에서 감지하지 못하고 완벽하게 처리하지 못합니다.

고가용성 리전별 서비스가 다른 고가용성 리전별 서비스를 호출하는 앞서 언급한 예에서, 시스템을 통해 요청이 전송되면, 단순하게 가정할 경우 요청이 장애가 발생한 가용 영역을 피할 확률은 2/3 * 2/3 = 4/9가 됩니다. 즉, 요청이 장애 이벤트를 피할 확률이 50대 50보다 낮은 것입니다. 반면 현재 예에서와 같이 녹색 서비스를 영역별 서비스로 구축하면 주황색 서비스의 호스트가 같은 가용 영역의 녹색 엔드포인트를 호출할 수 있습니다. 이 아키텍처에서는 장애가 발생한 가용 영역을 피할 확률이 2/3입니다. 이 호출 경로가 N개의 서비스로 구성된다면 이 수치는 N개의 리전별 서비스에 대해 (2/3)^N이 됩니다. N개의 영역별 서비스로 구성될 경우에는 2/3의 상수로 남게 되는 것과는 대조적입니다.

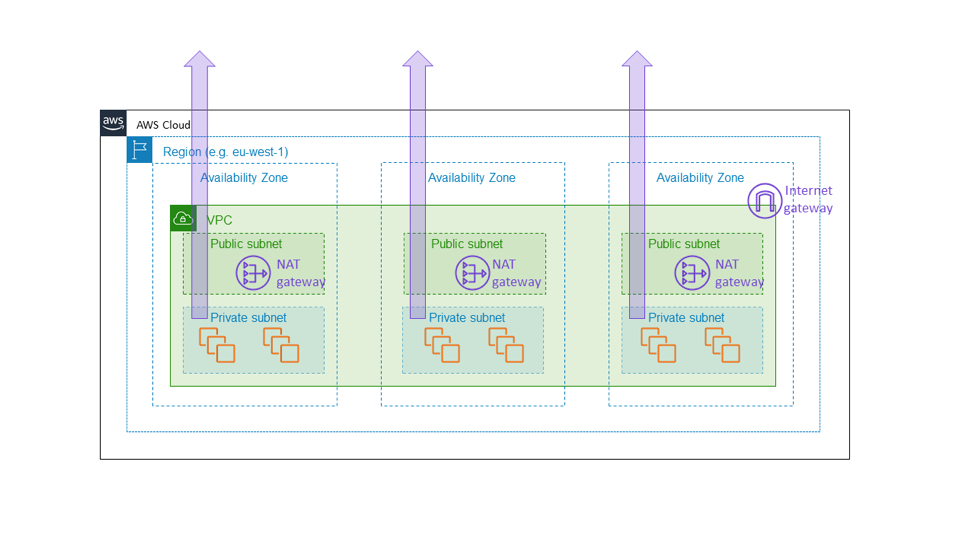

Amazon EC2 NAT 게이트웨이를 영역별 서비스로 구축한 이유가 여기에 있습니다. NAT 게이트웨이는 프라이빗 서브넷에서 발생하는 아웃바운드 인터넷 트래픽을 허용하는 Amazon EC2 기능으로, VPC 전체에 걸친 리전별 게이트웨이가 아니라 영역별 리소스로 표시되며 다음 다이어그램과 같이 고객이 가용 영역에 따라 별도로 인스턴스화합니다. NAT 게이트웨이는 VPC의 인터넷 연결 경로상에 위치하므로 VPC 내 모든 EC2 인스턴스의 데이터 플레인에 속합니다. 가용 영역 중 하나에서 연결 장애가 발생할 경우 장애가 다른 영역으로 확산되지 않도록 장애의 범위를 해당 가용 영역 내부로 한정해야 합니다. 결국, 이 문서의 앞부분에서 언급한 것과 유사한 아키텍처(2개의 가용 영역으로 전체 로드를 처리할 수 있도록 충분한 용량으로 3개의 가용 영역에 걸쳐 플릿 프로비저닝)를 구축하는 고객에게 강조하고 싶은 점은 장애가 발생한 가용 영역의 문제가 다른 가용 영역에 아무런 영향도 미치지 않는다는 사실입니다. 이렇게 할 수 있는 유일한 방법은 NAT 게이트웨이와 같은 모든 기반 구성 요소가 가용 영역 내에 머물도록 하는 것입니다.

이렇게 할 경우 복잡성이 가중됩니다. Amazon EC2에서는 리전별 서비스 환경이 아니라 영역별 서비스를 관리해야 한다는 점에서 복잡성이 가중됩니다. NAT 게이트웨이의 고객 입장에서는 VPC의 여러 가용 영역에 사용할 여러 개의 NAT 게이트웨이와 라우팅 테이블을 구성해야 한다는 점에서 복잡성이 가중됩니다. NAT 게이트웨이 자체가 영역별 가용성을 보장해야 하는 Amazon EC2 데이터 플레인을 구성하는 기반 서비스이기 때문에 이 같은 복잡성은 타당하다고 할 수 있습니다.

가용 영역이 독립적이고 데이터 내구성이 높은 서비스를 구축할 때 고려해야 할 사항이 하나 더 있습니다. 앞서 설명한 각각의 영역별 아키텍처에서는 전체 스택이 단일 가용 영역 내 구축되어 있지만, 실제로는 재해 복구를 목적으로 여러 가용 영역에 걸쳐 하드 상태를 복제합니다. 예를 들어 일반적으로 Amazon S3에 주기적으로 데이터베이스 백업을 저장하고 데이터 스토어의 읽기 복제본을 가용 영역 경계 밖에 유지합니다. 이들 복제본은 기본 가용 영역이 작동하는 데 꼭 필요한 것은 아닙니다. 대신 고객 데이터 또는 비즈니스 크리티컬 데이터가 여러 장소에 저장되도록 보장하는 역할을 합니다.

AWS에서 실행되는 서비스 지향 아키텍처를 설계하면서 이 두 가지 패턴 중 하나 또는 두 가지 모두를 사용하는 방법을 배웠습니다.

• 상대적으로 단순한 패턴: 리전별 서비스가 다른 리전별 서비스 호출. 외부용 서비스에는 이 패턴이 가장 적합한 경우가 많으며, 대부분의 내부 서비스에도 적합합니다. 예를 들어 AWS에서 Amazon API Gateway 및 AWS 서버리스 기술과 같은 상위 수준 애플리케이션 서비스를 구축하는 경우 이 패턴을 사용하여 가용 영역 장애가 발생한 경우에도 고가용성을 보장합니다.
• 상대적으로 복잡한 패턴: 리전별 서비스가 영역별 서비스 호출 또는 영역별 서비스가 다른 영역별 서비스 호출. Amazon EC2 내에 내부(일부 경우에 외부) 데이터 플레인 구성 요소를 설계하는 경우(예: 중요 데이터 경로상에 바로 위치한 네트워크 애플리케이션 또는 기타 인프라) 가용 영역 독립성 패턴을 따르고 가용 영역에 사일로로 구축되는 인스턴스를 사용하여 네트워크 트래픽이 해당 가용 영역을 벗어나지 않도록 합니다. 이 패턴은 장애 범위가 특정 가용 영역으로 국한되도록 할 뿐만 아니라 AWS에서 네트워크 트래픽 비용의 측면에서도 유리합니다.

이 문서에서는 가용 영역에 대한 종속성을 성공적으로 극복하기 위해 AWS가 사용하는 몇 가지 간단한 전략을 살펴보았습니다. 정적 안정성의 핵심은 발생하기 전에 장애를 예측하는 것이라는 점을 배웠습니다. 수평 확장 가능한 액티브-액티브 플릿을 기반으로 시스템을 실행하든, 상태 저장 액티브-스탠바이 패턴을 기반으로 하든 관계없이 가용 영역을 사용하여 높은 수준의 가용성 목표를 실현할 수 있습니다. AWS는 장애 발생 시에 필요한 모든 용량이 사전에 완벽하게 프로비저닝되어 즉시 사용될 수 있도록 시스템을 배포합니다. 마지막으로, Amazon EC2 자체에서 가용 영역 간의 독립성을 유지하는 데 정적 안정성 개념이 어떻게 사용되는지 자세히 살펴보았습니다.
