はじめに
こんにちは。ソリューションアーキテクトの井上です。
聞くところによると、スクワットを一回した時の消費カロリーはだいたい 0.4 Kcal らしいです。ということは、ざっくり 350 回やれば、その後の🍺一缶分 (140 Kcal) のカロリーをチャラにできるはずです ! ただ、人間は一人だと途中でサボったり、疲れてくるとなんかフォームがテキトーになって回数の割には効果がでなかったりしてくるものです。
今回はそんな状況をなんとかするため、AWS IoT Events にパーソナルトレーナーをやってもらおうという企画です。
動画のように、WebCam のライブ映像から骨格情報を検知して、AWS IoT Events に渡します。AWS IoT Events を使えばノーコードかつイベントドリブンに状態遷移を管理できます。
今回の場合だと骨格情報を元に、リアルタイムに筋トレの回数を数えたり、消費カロリーを計算したり、フォームの崩れを通知してもらったりします。ついでに筋トレの開始や回数のリセットの合図などもカメラ経由にジェスチャーで指示できるようにしてみます。
ご注意
本記事で紹介する AWS サービスを起動する際には、料金がかかります。builders.flash メールメンバー特典の、クラウドレシピ向けクレジットコードプレゼントの入手をお勧めします。
builders.flash メールメンバー登録
1. 全体構成
出来上がりは以下のようになる予定です。シンプルかつ IoT サービスに愛を感じる構成ですね。
- Jetson Nano と WebCam を使って筋トレの動画を撮り、Jetson の GPU に頑張ってもらって骨格検知まで行います。
- 各関節の XY 座標を抽出して AWS IoT Core を経由して AWS IoT Events へ。ここで事前に定義した状態遷移図に基づいて「スクワットのためにしゃがんでいる」とか「手を上げたので回数をリセット」のように座標から状態とイベントを決めます。
- MQTT over WebSocketとWebプッシュ通知を使って状態遷移を通知します。
エッジ側の GPU でライブ動画に対する推論 (骨格検知) という重めの処理をした上で、クラウド側では状態認識に必要なテキストの XY 座標のみを扱うアーキテクチャになっています。
全体のアーキテクチャ図

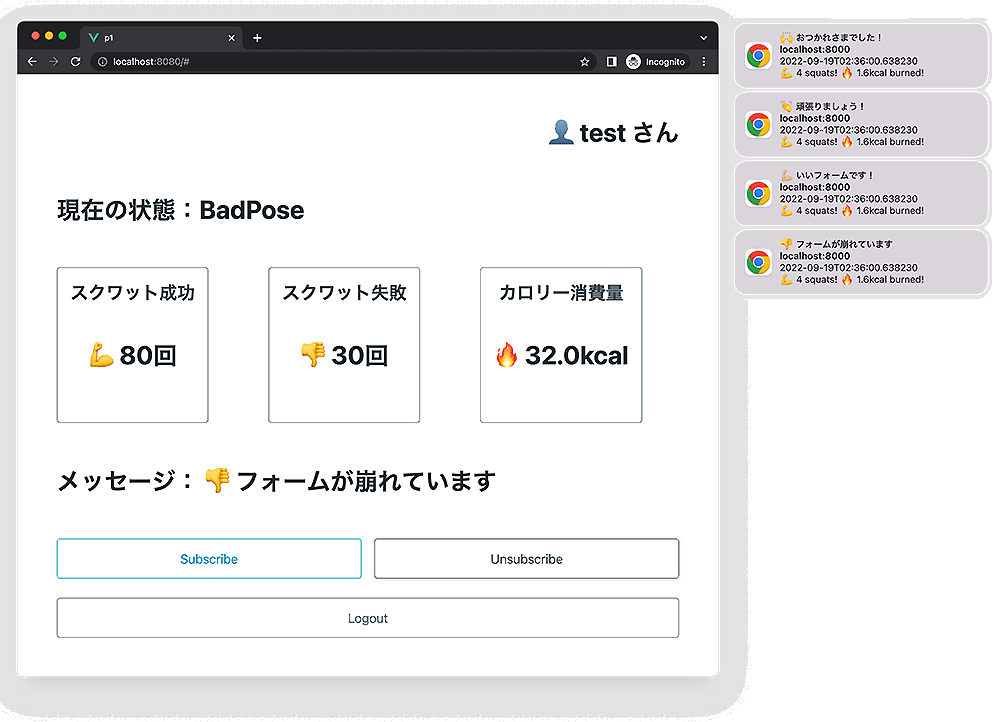

図 2 : 今回作成するアプリケーションのサンプル画面と通知
アプリケーションのサンプル画面と通知のイメージです。
お、いいんじゃない ? と思ったら、実際に作っていきましょう。
2. エッジデバイスの設定
3. AWS IoT Core の設定
4. AWS IoT Events の設定
AWS IoT Events では以下の二つを定義します。
Detector models - いわゆる状態遷移図。入ってくるデータの内容に応じた状態とその遷移条件を定義します。
Inputs - AWS IoT Eventsに入力されるデータのフォーマット。今回は先ほどの trt_pose の ログの JSON フォーマット が Input のフォーマットになります。

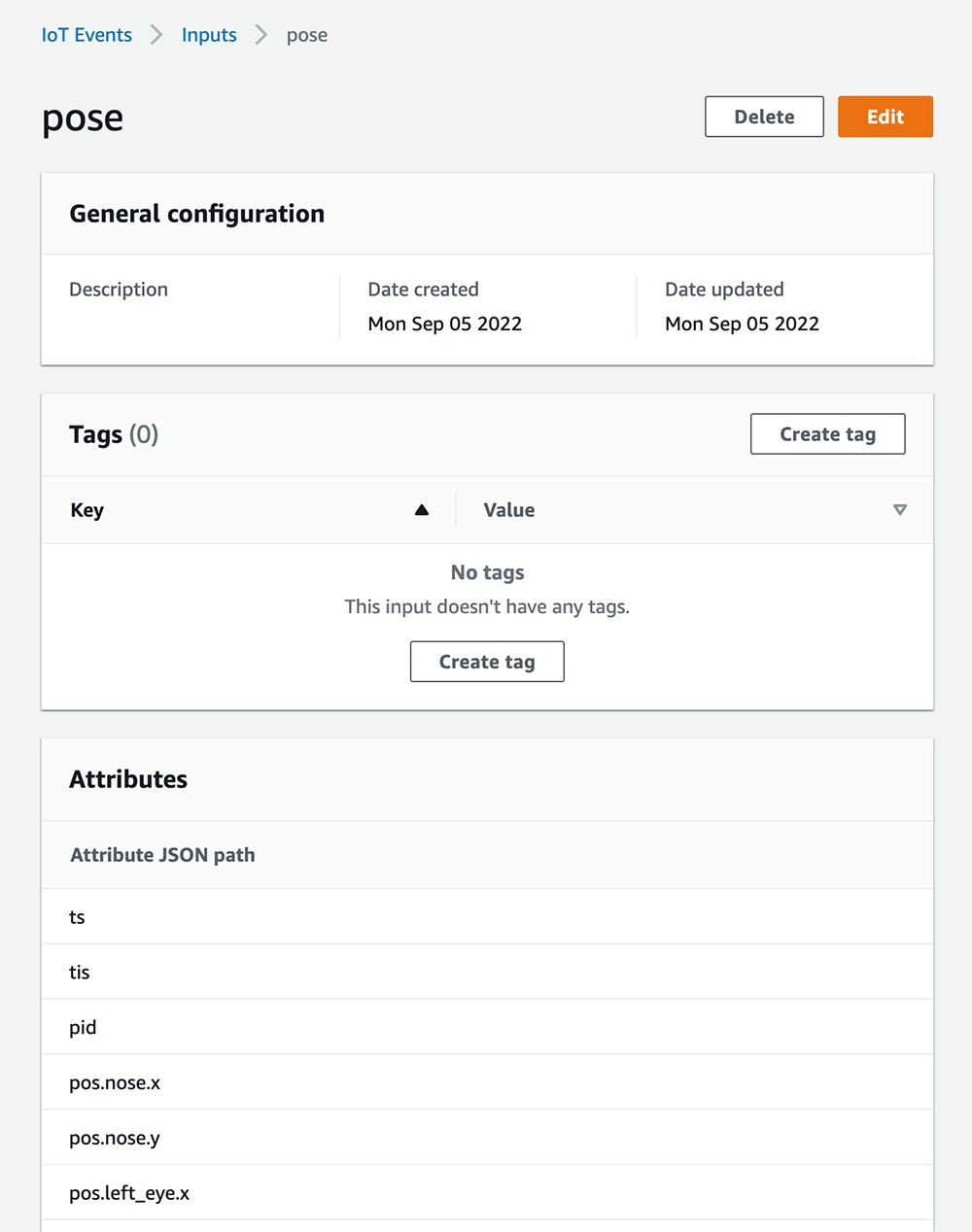

4-1. Inputs の作成
「Create input」 ボタンを選択します。
Input name を pose_input と入力します。
Upload a JSON file にて JSON ファイルを選択します。ここで、JSONファイルは先ほどのサンプルログを保存した物を使います。ファイル名は pose_input.json とします。
「Create」ボタンを押します。
4-1-1. Detector model の定義
事前に Detector model が使用するロールを作成します。
IAM にて、この Detectior model から AWS IoT Core の MQTT トピックに Publish できるように、以下のポリシーを持つロールを作成します。ここではロール名を role-0001 とします。
{
"Version": "2012-10-17",
"Statement": [
{
"Effect": "Allow",
"Action": "iot:Publish",
"Resource": "arn:aws:iot:ap-northeast-1:<account_id>:topic/notification"
}
]
}Detector models で Action から「Import detector model」を選択し、以下のモデル Squat_challenge をインポートします。
{
"detectorModelDefinition": {
"states": [
{
"stateName": "Ready",
"onInput": {
"events": [],
"transitionEvents": [
{
"eventName": "Down",
"condition": "$input.pose_input.pos.left_hip.y > $input.pose_input.pos.left_knee.y",
"actions": [
{
"setVariable": {
"variableName": "cnt",
"value": "$variable.cnt + 1"
}
}
],
"nextState": "SquatDown"
},
{
"eventName": "RightHandUp",
"condition": "$input.pose_input.pos.right_elbow.y < $input.pose_input.pos.nose.y ",
"actions": [],
"nextState": "CounterReset"
},
{
"eventName": "TimeUp",
"condition": "timeout(\"timer\")",
"actions": [],
"nextState": "Done"
}
]
},
"onEnter": {
"events": [
{
"eventName": "Message",
"condition": "true",
"actions": [
{
"setVariable": {
"variableName": "msg",
"value": "\"👏 頑張りましょう！\""
}
}
]
},
{
"eventName": "TimeStamp",
"condition": "true",
"actions": [
{
"setVariable": {
"variableName": "ts",
"value": "$input.pose_input.ts"
}
}
]
},
{
"eventName": "Timer",
"condition": "true",
"actions": [
{
"setTimer": {
"timerName": "timer",
"seconds": 60,
"durationExpression": null
}
}
]
},
{
"eventName": "Notification",
"condition": "true",
"actions": [
{
"iotTopicPublish": {
"mqttTopic": "notification"
}
}
]
}
]
},
"onExit": {
"events": []
}
},
{
"stateName": "SquatDown",
"onInput": {
"events": [],
"transitionEvents": [
{
"eventName": "Up",
"condition": "$input.pose_input.pos.left_hip.y < $input.pose_input.pos.left_knee.y",
"actions": [],
"nextState": "Ready"
},
{
"eventName": "Bad",
"condition": "$input.pose_input.pos.left_wrist.y - $input.pose_input.pos.left_shoulder.y > 10 || $input.pose_input.pos.left_knee.y - $input.pose_input.pos.left_shoulder.y < 10",
"actions": [
{
"setVariable": {
"variableName": "bct",
"value": "$variable.bct + 1"
}
}
],
"nextState": "BadPose"
}
]
},
"onEnter": {
"events": [
{
"eventName": "Message",
"condition": "true",
"actions": [
{
"setVariable": {
"variableName": "msg",
"value": "\"💪🏼 いいフォームです！\""
}
}
]
},
{
"eventName": "TimeStamp",
"condition": "true",
"actions": [
{
"setVariable": {
"variableName": "ts",
"value": "$input.pose_input.ts"
}
}
]
},
{
"eventName": "Notification",
"condition": "true",
"actions": [
{
"iotTopicPublish": {
"mqttTopic": "notification"
}
}
]
}
]
},
"onExit": {
"events": []
}
},
{
"stateName": "BadPose",
"onInput": {
"events": [],
"transitionEvents": [
{
"eventName": "Good",
"condition": "$input.pose_input.pos.left_wrist.y - $input.pose_input.pos.left_shoulder.y < 10 && $input.pose_input.pos.left_knee.y - $input.pose_input.pos.left_shoulder.y > 10",
"actions": [],
"nextState": "SquatDown"
}
]
},
"onEnter": {
"events": [
{
"eventName": "Message",
"condition": "true",
"actions": [
{
"setVariable": {
"variableName": "msg",
"value": "\"👎 フォームが崩れています\""
}
}
]
},
{
"eventName": "TimeStamp",
"condition": "true",
"actions": [
{
"setVariable": {
"variableName": "ts",
"value": "$input.pose_input.ts"
}
}
]
},
{
"eventName": "Notification",
"condition": "true",
"actions": [
{
"iotTopicPublish": {
"mqttTopic": "notification"
}
}
]
}
]
},
"onExit": {
"events": []
}
},
{
"stateName": "CounterReset",
"onInput": {
"events": [],
"transitionEvents": [
{
"eventName": "RightHandDown",
"condition": "$input.pose_input.pos.right_elbow.y > $input.pose_input.pos.nose.y ",
"actions": [],
"nextState": "Ready"
}
]
},
"onEnter": {
"events": [
{
"eventName": "TimeStamp",
"condition": "true",
"actions": [
{
"setVariable": {
"variableName": "ts",
"value": "$input.pose_input.ts"
}
}
]
},
{
"eventName": "Counter",
"condition": "true",
"actions": [
{
"setVariable": {
"variableName": "cnt",
"value": "0"
}
},
{
"setVariable": {
"variableName": "bct",
"value": "0"
}
}
]
},
{
"eventName": "Message",
"condition": "true",
"actions": [
{
"setVariable": {
"variableName": "msg",
"value": "\"👌 カウントをリセットします\""
}
}
]
},
{
"eventName": "Notification",
"condition": "true",
"actions": [
{
"iotTopicPublish": {
"mqttTopic": "notification"
}
}
]
}
]
},
"onExit": {
"events": []
}
},
{
"stateName": "Done",
"onInput": {
"events": [],
"transitionEvents": [
{
"eventName": "LeftHandUp",
"condition": "$input.pose_input.pos.left_elbow.y < $input.pose_input.pos.nose.y",
"actions": [],
"nextState": "Ready"
}
]
},
"onEnter": {
"events": [
{
"eventName": "Message",
"condition": "true",
"actions": [
{
"setVariable": {
"variableName": "msg",
"value": "\"🙌 おつかれさまでした！\""
}
}
]
},
{
"eventName": "TimeStamp",
"condition": "true",
"actions": [
{
"setVariable": {
"variableName": "ts",
"value": "$input.pose_input.ts"
}
}
]
},
{
"eventName": "Notification",
"condition": "true",
"actions": [
{
"iotTopicPublish": {
"mqttTopic": "notification"
}
}
]
}
]
},
"onExit": {
"events": []
}
},
{
"stateName": "CounterInit",
"onInput": {
"events": [],
"transitionEvents": [
{
"eventName": "Start",
"condition": "true",
"actions": [],
"nextState": "Ready"
}
]
},
"onEnter": {
"events": [
{
"eventName": "InitCounter",
"condition": "true",
"actions": [
{
"setVariable": {
"variableName": "cnt",
"value": "0"
}
},
{
"setVariable": {
"variableName": "bct",
"value": "0"
}
}
]
}
]
},
"onExit": {
"events": []
}
}
],
"initialStateName": "CounterInit"
},
"detectorModelDescription": "Remove variable cal",
"detectorModelName": "Squat_challenge",
"evaluationMethod": "SERIAL",
"key": null,
"roleArn": "arn:aws:iam::<account_id>:role/service-role/role-0001"
}4-1-2. Detector model (状態遷移図) の説明

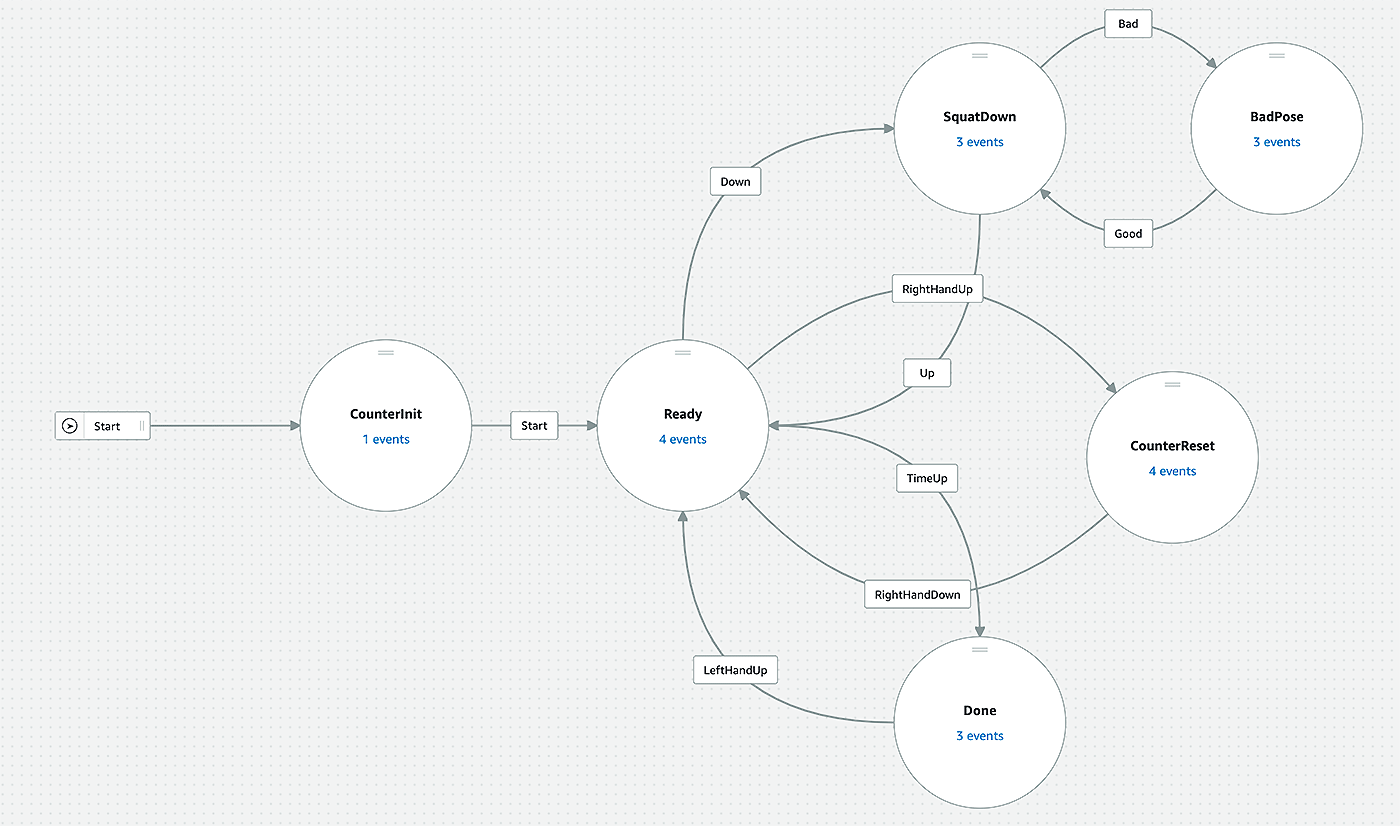

Web コンソールを見ると図のような Detector model ができているはずです。
このモデルの状態と遷移条件は以下の表のようになっています。
各状態を表す丸いノードと矢印をクリックするとそれぞれのアクションと遷移の条件式が表示されるので、確認してみてください。
状態 |
説明 |
CounterInit |
スクワット成功/失敗のカウンターの初期化 |
Ready |
スクワットの準備状態 |
SquatDown |
ちゃんとスクワットしている。手が前に伸びていて、お尻が膝より下にある。スクワット成功としてカウント。 |
BadPose |
フォームが崩れている（手が伸びていない、または背中が丸まっている）。スクワット失敗としてカウント。 |
CounterReset |
右手を上げている。これまでのカウントがリセットされ最初からスタートできる。手を下げると Ready へ。 |
Done |
Ready の状態で60秒たつとバテてるな？ということで強制終了。Done から左手を挙げたらReadyになり、再チャレンジが可能。 |
5. ログの送信
Jetson に戻って、先ほどのログをリアルタイムに AWS IoT Core に送る設定をします。だいぶ長くなってきた紙面の関係からここでは Mosquitto を使いますが、AWS IoT Greengrass や AWS IoT Device SDK を使う方法もありますので、こちらもチャレンジしてみてください。
Mosquitto のインストール方法は Ubuntu の場合は以下です。mosquitto-clients だけインストールすれば OK です。
apt-get install software-properties-commonapt-add-repository ppa:mosquitto-dev/mosquitto-ppaapt-get updateapt-get install mosquitto-clientsmosquitto_pub は -l をつけると標準入力から受け取れるので、ログを tail -f してmosquitto_pub に渡せばログを 1 行ずつ AWS IoT Core に送ることができます。ここで書かれている--cafile --cert --key は先にダウンロードしたものです。
tail -f person.log | mosquitto_pub --cafile AmazonRootCA1.pem \--cert certificate.pem.crt \--key private.pem.key \-h <account-specific-prefix>.iot.ap-northeast-1.amazonaws.com \-p 8883 \-t pose \-i jetson \-l \-d \6. 通知とWeb画面の設定
フロントエンドは AWS Amplify を使って爆速で開発 していきたいと思います。Amplify CLI を使えば、Amplify カテゴリ から必要な機能を簡単に自分のアプリケーションに追加できます。今回は、「図 2：今回作成するアプリケーションのサンプル画面と通知」にあるような UI を作ります。
Amplify カテゴリ から Authentication と PubSub を追加することで、ユーザーが Amazon Cognito での認証・認可を経てログインしたら、AWS IoT Core からの MQTT メッセージを受け取れるようになります。また MQTT メッセージを受け取ったらブラウザの Web プッシュ機能でリアルタイムにデスクトップに通知を出すようなコードにしてみたいと思います。さらっと書きましたが PubSub に対応してるのは熱いですね、これはもう使うしかありません !
6-1. Vue プロジェクトの設定と Authentication の追加
フロントエンドの JS フレームワークは Vue を使います。Amplify Dev Center にある Vue のチュートリアル に沿って進めます。必要な手順は以下の 4 つです。今回はデータベースは使いませんので Connect API and database to the app はスキップできます。
Prerequisites
Set up fullstack project
Add authentication
Deploy and host app
ユーザー登録と認証が簡単に追加されましたね。作ったログイン画面で「Create Account」のタブからユーザーを作成してみてください。作成されたユーザーは Cognito に登録されます。
6-2. PubSub の追加
PubSub Library を追加し、さらに Cognitoで認証されたユーザーが AWS IoT Core に接続できるようにします。Amplify Dev Center にある PubSub の Getting started に沿って進めます。必要な手順は以下の 3 つです。
Step 1: Create IAM policies for AWS IoT
Step 2: Attach your policy to your Amazon Cognito Identity
Step 3: Allow the Amazon Cognito Authenticated Role to access IoT Services
Step 2 に Cognito Identity Id をコードで取得する部分がありますが、これは Cognito のマネジメントコンソールの Federated Identities からも確認可能です。ap-northeast-1:d1f39b39-b546-4ebd-b3b8-d1f93d34ae73 のようなフォーマットです。
6-3. Web アプリのコードの変更
今回は、以下に Web アプリのサンプルコードを用意しました。Vue のプロジェクトディレクトリの src/App.vue を以下の内容で置き換えてください。
<script setup>
import { Authenticator } from '@aws-amplify/ui-vue';
import '@aws-amplify/ui-vue/styles.css';
import PubSub from './components/PubSub.vue'
</script>
<template>
<authenticator>
<template v-slot="{ user, signOut }">
<link rel="stylesheet" href="https://unpkg.com/@picocss/pico@latest/css/pico.min.css">
<main class="container">
<br><br>
<h1 style="text-align: right">👤 {{ user.username }} さん</h1>
<PubSub />
<div class="grid">
<a href="#" role="button" class="secondary outline" @click="signOut">Logout</a>
</div>
</main>
</template>
</authenticator>
</template>また、src/components/PubSub.vue を以下の内容で作成します。
<script setup>
import Amplify from 'aws-amplify';
import { PubSub } from 'aws-amplify';
import { AWSIoTProvider } from '@aws-amplify/pubsub';
import { ref } from "vue";
// PubSub
Amplify.addPluggable(
new AWSIoTProvider({
aws_pubsub_region: 'ap-northeast-1',
aws_pubsub_endpoint: 'wss://<account-specific-prefix>.iot.ap-northeast-1.amazonaws.com/mqtt',
clientId: 'browser'
})
);
let conn;
function sub(topic) {
conn = PubSub.subscribe(topic).subscribe({
next: data => update(data),
error: error => console.error(error),
complete: () => console.log('Done'),
});
}
function unsub() {
conn.unsubscribe();
}
// Reactive and notification
let stn = ref('')
let msg = ref('')
let bct = ref(0)
let cnt = ref(0)
let cal = ref(0)
function update(data){
const d = data.value.payload.state
stn.value = d.stateName
msg.value = d.variables.msg
bct.value = d.variables.bct
cnt.value = d.variables.cnt
cal.value = (Number(d.variables.cnt)*0.4).toFixed(1)
Notification.requestPermission().then(perm => {
console.log(msg.value)
if (perm === "granted") {
new Notification(msg.value, {
body: `${d.variables.ts}\n💪 ${cnt.value} squats! 🔥 ${cal.value}kcal burned!`,
})
}
})
}
</script>
<template>
<h1>現在の状態：{{ stn }}</h1>
<div class="grid">
<div>
<a href="#" role="button" class="secondary outline"><h3>スクワット成功</h3><h1>💪 {{ cnt }}回</h1></a>
</div>
<div>
<a href="#" role="button" class="secondary outline"><h3>スクワット失敗</h3><h1>👎 {{ bct }}回</h1></a>
</div>
<div>
<a href="#" role="button" class="secondary outline"><h3>カロリー消費量</h3><h1>🔥 {{ cal }}kcal</h1></a>
</div>
</div><br><br>
<h1>メッセージ： {{ msg }}</h1>
<div class="grid">
<a href="#" role="button" class="outline" @click="sub('notification')">Subscribe</a>
<a href="#" role="button" class="secondary outline" @click="unsub">Unsubscribe</a>
</div><br>
</template>Cognito 認証からの AWS IoT Core への PubSub がたったのこれだけです。
6-4. 確認とデプロイ
まずはローカルで動作を確認してみましょう。Vue のプロジェクトディレクトリで npm run serve を実行して、ブラウザで http://localhost:8080/ にアクセスしてみてください。ログイン画面から、先ほど作ったユーザーでログインしたら、図 のようなアプリケーションの UI が出てくるはずです。「Subscribe」ボタンを押すと動作開始です。ローカルでも動作はしますが、必要に応じて amplify publish してクラウドにデプロイしましょう。
これで、IoT Eventsで状態が変わるとデスクトップに通知が出てくるはずです。あとはカメラに左を前にして横向きに立ち、力いっぱいスクワットをするだけです !
7. まとめ
今回は、カメラからの骨格情報をもとに AWS IoT Events に筋トレのトレーナーをやってもらう方法を紹介しました。周辺の設定はいろいろあるものの、AWS IoT Events によるイベントドリブンでノーコードな実装をリアルタイムなケースで使っているのがお分かりいただけたと思います。
今回は一人でのトレーニングを前提に書きましたが、trt_pose では一つのカメラで複数人を識別可能ですので、AWS IoT Events の Detector model (状態遷移図) の設定次第では、例えば「二人で一つの Detector model を設定し、協力して 100 回の筋トレをする」とか、「それぞれの人が個別のカメラと Detector model を設定して、消費カロリーで競争をする」といったように「AWS クラウド越しのソーシャル筋トレ」みたいなこともできるかもしれません。また、Alexaと音声で連携しても面白そうです。
是非、今回の構成に手を加えて遊んでみてください。
