中国区部署Smokeping构建轻量化网络监控及告警平台小指南

1. 概述

1.1 背景需求

在亚马逊云科技中国区,由于缺乏托管的网络监控管理服务如Network Synthetic Monitor,客户在以下场景中面临监控挑战:

  • 专线(Direct Connect)网络质量监控
  • Overlay 网络可达性监控
  • 跨区域服务访问性能监控
  • 关键业务端口和服务可用性监控

一些主流的监控方案如 Prometheus blackbox-exporter + Grafana 虽然功能强大,但部署和维护成本较高,需要较多的计算资源和体系化的运维能力。有些客户在特定场景需要一个轻量级但功能完备的网络监控方案,可以在单台小型实例(如 t3.small)上运行,同时提供直观的可视化界面。

1.2 方案介绍

本方案采用 SmokePing 作为核心监控工具。SmokePing 是一个轻量级但功能强大的网络延迟监测工具,具有以下特点:

核心优势:

  • 部署简单:基于 Docker 容器化部署,最小化依赖
  • 资源占用低:适合在小型实例上运行
  • 配置灵活:支持多种监控协议和探测方式
  • 可视化友好:提供直观的网络性能趋势图表

主要功能:

  • 精确的延迟测量:同时监控数据包丢失和延迟变化
  • 多协议支持:包括 ICMP、TCP、DNS、HTTP 等
  • 告警机制:可配置多级告警规则
  • 历史数据存储:使用 RRD 数据库高效存储监控数据,方便溯源和提供故障发生时的证据。
  • 支持 Master/Slave 架构:可以部署多个 Slave 节点分布在不同AZ或者区域

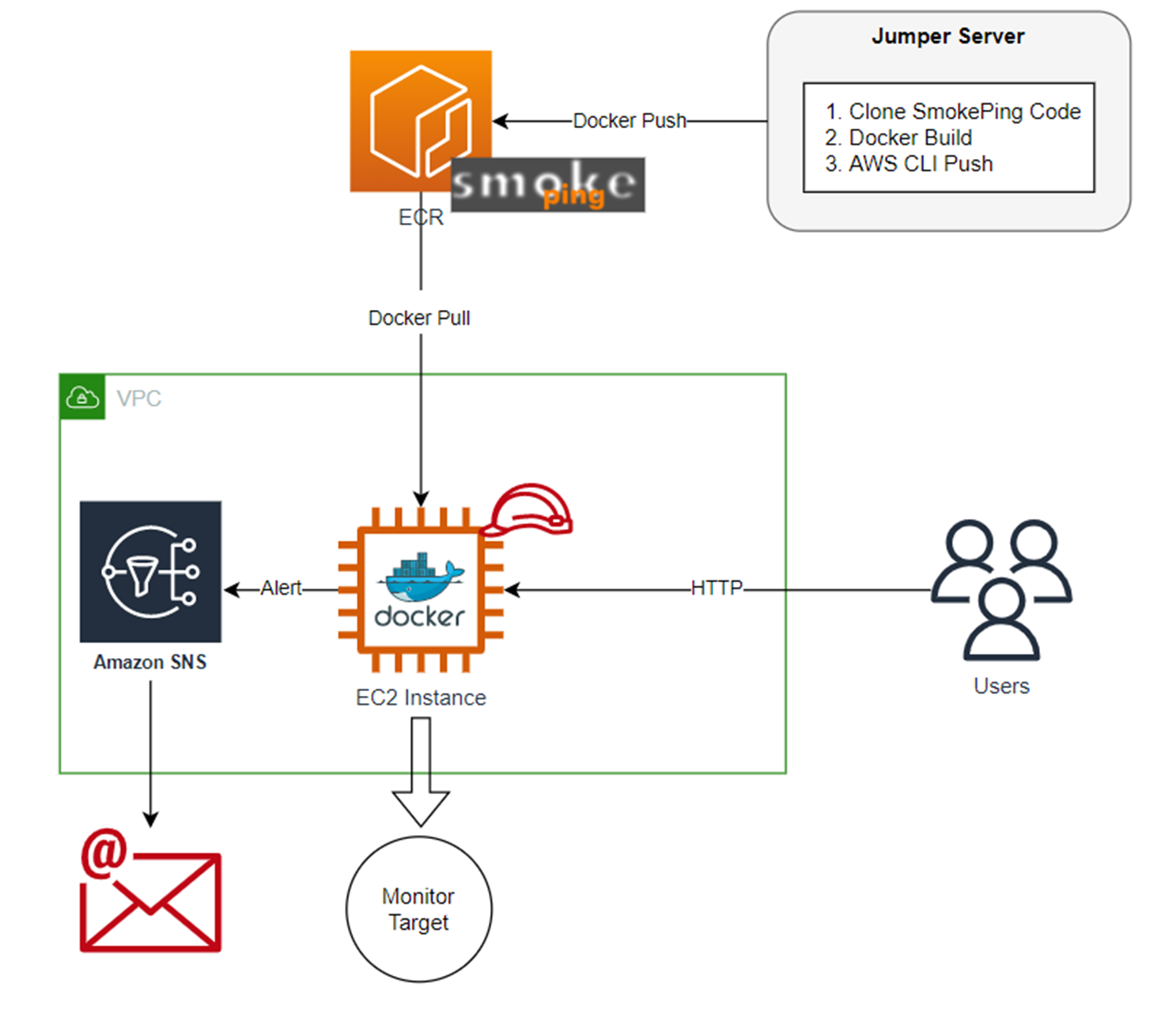

本篇内容会通过step by step的指南,让客户可以快速搭建起一个轻量级但实用的网络监控系统,实现对关键网络链路和服务的持续监控。本方案还支持通过SMTP或者与 Amazon SNS 集成以及第三方API,及时推送告警通知,帮助运维团队快速发现和响应网络问题。

2.安装前准备

本方案的部署环境要求和准备工作如下:

2.1 准备EC2 访问密钥对(用于 SSH 登录)

2.2 准备一个安全组配置(需开放SSH以及监控页面访问端口,默认 8888)

2.3 EC2 IAM 角色(用于访问亚马逊云科技服务)

这个Role根据以下原则去构建:

  • 如果需要使用自建的ECR作为镜像源,需要ECR相关权限,如下代码示例:
#Role Policy for EC2 pull image from ECR
{
    "Version": "2012-10-17",
    "Statement": [
        {
            "Effect": "Allow",
            "Action": [
                "ecr:GetAuthorizationToken",
                "ecr:BatchCheckLayerAvailability",
                "ecr:GetDownloadUrlForLayer",
                "ecr:BatchGetImage"
            ],
            "Resource": "*"
        }
    ]
}
  • 如果需要使用告警的能力,比如使用SNS发送通知,或者通过Lambda触发一个自定义告警脚本,则需要SNS及Lambda相关权限。

2.4 (可选)如果这个EC2部署的subnet没有互联网访问,则需要部署ECR, SNS, Lambda等需要的服务的VPC endpoint

3.安装smokeping

3.1 (可选)通过ECR构建最新的image。

因为linuxserver/docker-smokeping的官方镜像下载可能会遇到网络问题,所以推荐将Image下载,更新组件以后打包更新到ECR, 方便后续使用。

3.2 由于官方的dockerfile没有安装python, 无法使用自定义的python脚本作为告警方式,因此如果需要自定义告警推荐使用这个repo: mengchen-tam/docker-smokeping.

#需要使用python脚本实现SNS, lambda或者自己的API去告警:
git clone https://github.com/mengchen-tam/docker-smokeping
#使用SMTP方式告警则可以直接使用官方的repo:
#git clone https://github.com/linuxserver/docker-smokeping

3.3 使用如下bash脚本构建ECR 镜像,更新参数以后直接执行即可。

#!/bin/bash
set -e

# 默认参数
ECR_ACCOUNT="<account-id>"
ECR_REGION="<region>"
ECR_REPO_NAME="<repo name>"
TAG="latest"
DOCKER_DIR="/xxxx/docker-smokeping"

# 构建完整的 ECR 仓库 URL
ECR_URL="${ECR_ACCOUNT}.dkr.ecr.${ECR_REGION}.amazonaws.com.cn"
ECR_REPO="${ECR_URL}/${ECR_REPO_NAME}"
FULL_IMAGE_NAME="${ECR_REPO}:${TAG}"

echo "===== SmokePing Docker 构建和推送脚本 ====="
echo "ECR 账号: $ECR_ACCOUNT"
echo "ECR 区域: $ECR_REGION"
echo "ECR URL: $ECR_URL"
echo "仓库名称: $ECR_REPO_NAME"
echo "镜像标签: $TAG"
echo "目标镜像: $FULL_IMAGE_NAME"

# 进入 docker-smokeping 目录
cd "$DOCKER_DIR"

# 构建 Docker 镜像
echo "正在构建 Docker 镜像..."
docker build \
  --no-cache \
  --pull \
  -t "$FULL_IMAGE_NAME" .

# 登录到 ECR
echo "正在登录到 ECR..."
aws ecr get-login-password --region $ECR_REGION | docker login --username AWS --password-stdin $ECR_URL

# 检查仓库是否存在,如果不存在则创建
if ! aws ecr describe-repositories --repository-names $ECR_REPO_NAME --region $ECR_REGION &> /dev/null; then
    echo "创建 ECR 仓库 $ECR_REPO_NAME..."
    aws ecr create-repository --repository-name $ECR_REPO_NAME --region $ECR_REGION
fi

# 推送镜像到 ECR
echo "正在推送镜像到 ECR..."
docker push "$FULL_IMAGE_NAME"

echo "===== 完成! ====="
echo "镜像已成功构建并推送到: $FULL_IMAGE_NAME"

3.4 Launch一台 Ubuntu 24 EC2 (默认Ubuntu AMI),推荐使用small以上机型。

3.5 附加在步骤2中准备好的key和SG

3.6 Metadata response hop limit需要设置为2

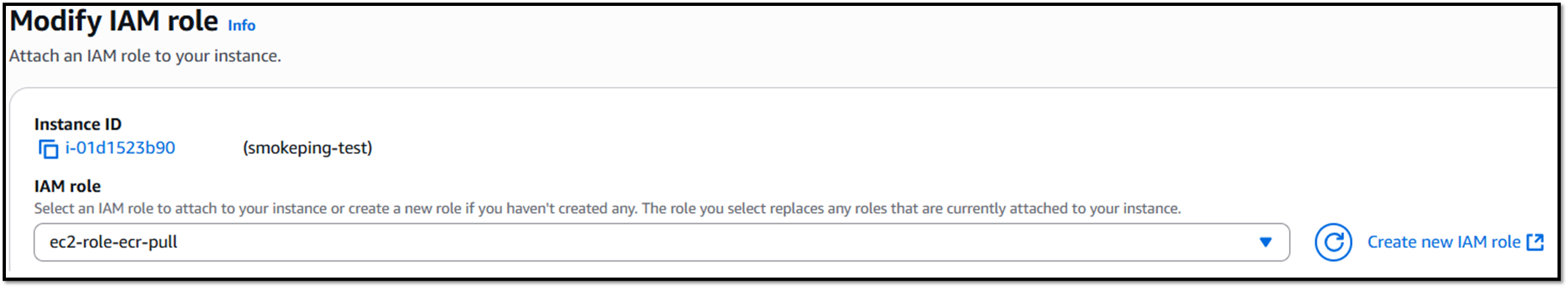

3.7 Launch EC2以后Modify IAM role, 添加准备好的EC2 Role。

3.8 登录EC2, 安装软件

sudo snap install aws-cli --classic
sudo apt update
sudo apt upgrade
sudo apt install docker.io docker-compose

3.9 安装一次smokeping docker,并且copy出配置文件

# 第1步:将当前用户添加到 docker 组(执行后需要重新登录或运行 newgrp docker)
sudo usermod -aG docker $USER
newgrp docker

# 第2步:设置环境变量
export AWS_ACCOUNT_ID="<account-id>"
export AWS_REGION="<region>"
export REPO_NAME="<repo_name>"
export ECR_REGISTRY="${AWS_ACCOUNT_ID}.dkr.ecr.${AWS_REGION}.amazonaws.com.cn"
export IMAGE_TAG="latest"

# 第3步:ECR登录
aws ecr get-login-password --region ${AWS_REGION} | docker login --username AWS --password-stdin ${ECR_REGISTRY}

# 第4步:拉取和标记镜像
docker pull ${ECR_REGISTRY}/${REPO_NAME}:${IMAGE_TAG}
docker tag ${ECR_REGISTRY}/${REPO_NAME}:${IMAGE_TAG} smokeping:${IMAGE_TAG}

# 第5步:首次运行容器
docker run --name smokeping -d --rm -p 8888:80 -e TZ=Asia/Shanghai smokeping:${IMAGE_TAG}

# 第6步:准备数据目录
sudo mkdir -p /data/smokeping
sudo chown -R $USER:$USER /data/smokeping

# 第7步:复制初始配置文件到EC2文件系统中
docker cp smokeping:/data/ /data/smokeping/
docker cp smokeping:/config/ /data/smokeping/

# 第8步:停止临时容器
docker stop smokeping

# 第9步:尝试挂载本地文件,启动smokeping
docker run --name smokeping -d \
    --restart unless-stopped \
    -p 8888:80 \
    -e TZ=Asia/Shanghai \
    -v ~/smokeping/data:/data \
    -v ~/smokeping/config:/config \
    smokeping:${IMAGE_TAG}

3.10 到这里安装工作就完成了。我们来看一下/data/smokeping的目录结构:

smokeping/
├── config/           # 配置文件目录
│   ├── Alerts       # 告警配置文件,定义告警规则和触发条件
│   ├── Database     # 数据库配置文件,定义 RRD 数据库存储参数
│   ├── General      # 通用配置文件,包含基本设置如所有者信息、网站标题等
│   ├── Presentation # 展示配置文件,定义网页显示相关参数
│   ├── Probes      # 探测器配置文件,定义不同类型的监控探测方式
│   ├── Slaves      # 从节点配置文件,用于分布式监控设置
│   └── Targets     # 监控目标配置文件,定义要监控的主机和服务
└── data/            # 数据存储目录
    ├── DNS/         # DNS监控相关的数据目录
    ├── DNSProbes/   # DNS探测器的数据目录

3.11 其中Targets, Alerts是最重要的。其他的内容可以保持默认。现在我们需要自己替换EC2里/data/smokeping/config里面的内容,自定义需要监控的内容。让我们做一个属于自己的监控目标,例如:

*** Targets ***

probe = FPing

menu = Top
title = AWS China Network Latency
remark = AWS中国区网络延迟监控

+ Console
menu = 控制台
title = AWS控制台监控
remark = AWS中国区控制台访问监控

++ BeijingConsole
menu = 北京控制台
title = AWS北京区控制台
host = console.amazonaws.cn

++ NingxiaConsole
menu = 宁夏控制台
title = AWS宁夏区控制台
host = cn-northwest-1.console.amazonaws.cn

+ Storage
menu = 存储服务
title = AWS存储服务监控
remark = AWS中国区存储服务监控

probe = TCPPing

++ BeijingS3
menu = 北京S3
title = AWS北京区S3
host = s3.cn-north-1.amazonaws.com.cn
port = 443

++ NingxiaS3
menu = 宁夏S3
title = AWS宁夏区S3
host = s3.cn-northwest-1.amazonaws.com.cn
port = 443

+ DNS
menu = DNS服务
title = AWS DNS服务监控
remark = AWS中国区DNS服务器监控

++ DNS_115
menu = DNS-115
title = AWS DNS Server 115
host = ns-intl-115.awsdns-cn-07.com
port = 53

++ DNS_1457
menu = DNS-1457
title = AWS DNS Server 1457
host = ns-1457.awsdns-cn-27.net
port = 53

3.12 新增一个docker-compose配置

cd /data/smokeping/
cat > docker-compose.yml << 'EOF'
version: '3'

services:
  smokeping:
    container_name: smokeping
    image: smokeping
    ports:
      - "8888:80"
    environment:
      - PUID=1000
      - PGID=1000
      - TZ=Asia/Shanghai
    volumes:
      - /data/smokeping/data:/data
      - /data/smokeping/config:/config
    restart: unless-stopped
EOF

3.13 使用docker compose启动docker

docker stop smokeping
docker remove smokeping
cd /data/smokeping/
docker-compose up -d

4.    使用smokeping

4.1 到这里我们就用可以http:<EC2-IP>:8888访问smokeping 网页端了, 由于默认probe间隔是300s,所以要等5分钟以上才会有监控数据。

4.2 如果需要更换端口可以修改/data/smokeping/docker-compose.yml

4.3 接下来就需要根据自己的需求定义监控目标,参考9的内容和官方文档,在EC2 里修改/data/smokeping/config/下面的配置,然后docker-compose restart即可。

4.4 历史监控数据是保留在/data/smokeping/data中。修改配置或者更新image不会导致数据丢失,数据是通过rdd文件保存在/data/smokeping/data/”一级目录名字+“/”二级目录名字++”/保存的,如:

├── data
│   ├── Console
│   │   ├── BeijingConsole.rrd
│   │   └── NingxiaConsole.rrd

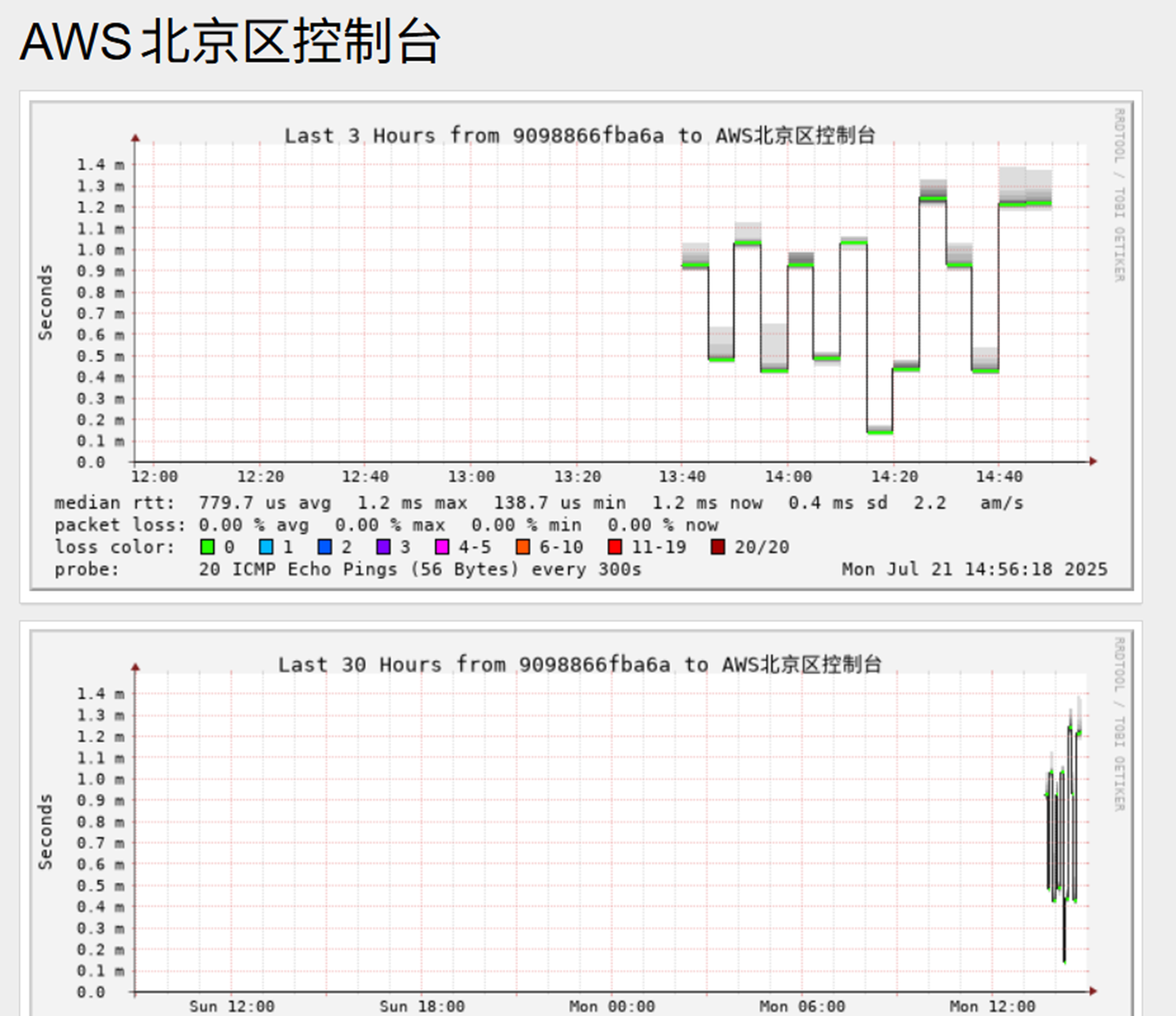

4.5 如需看历史数据,或者某个时间段的监控,可以点击对应的图标,进入详细监控页面:

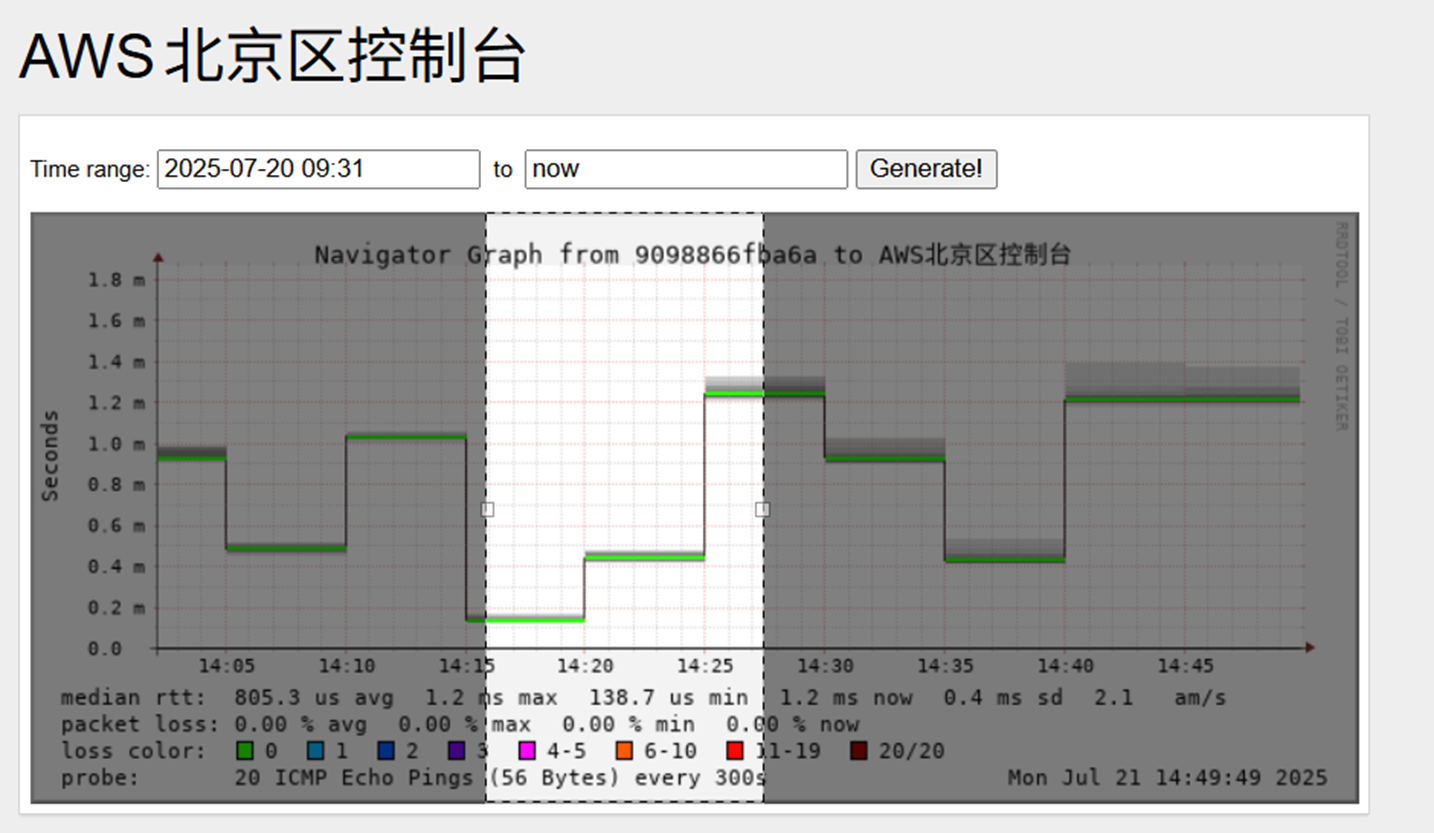

4.6 从这一层页面再点击某个监控图,就可以使用自定义的时间段去检查监控。可以通过在图形上拖选一个时间段,或者指定time range来查看特定时间段的监控。

5. 设置告警

5.1 在/data/smokeping/config/Alerts里面定义alert类型,和通知方式:

  • 有SMTP的环境可以使用配置conf,然后to可以是收告警的邮箱。
  • 比如:to = infra-ops@compay.xy
  • 如果是内网环境,可以通过触发一个脚本,脚本里面去call lambda或者SNS服务
  • 如果需要自己定义alert类型,可以参考官方文档
*** Alerts ***
to = |/config/alertsns.py
from = smokealert@company.xy

+someloss
type = loss
# in percent
pattern = >0%,*12*,>0%,*12*,>0%
comment = loss 3 times  in a row

+hostdown
type = loss
# in percent
pattern = >60%
edgetrigger = yes
comment = Massive loss for 5 mins

5.2 在config/Targets里的目录级别或者host级别配置alert。示例如下:这样会对Demo_Monitor这层下面所有的target都开启someloss和hostdown两个类型的alerts。

+ Demo_Monitor
menu = Monitor Demo (Demo using fake IP)
title = Monitor Demo (Demo using fake IP)
alerts = someloss,hostdown
#这样就会在这个1级目录下面所有监控项开启两种监控

#这样就会在这个1级目录下面所有监控项开启两种监控

5.3 SNS 告警脚本示例:

#!/usr/bin/env python3

# 导入必要的库
import sys          # 用于处理命令行参数
import time        # 用于时间戳生成
import boto3       # AWS SDK for Python
import requests    # 用于发送 HTTP 请求
import json        # 用于 JSON 数据处理
from datetime import datetime  # 用于日期时间处理

def get_imdsv2_token():
    """
    获取 EC2 实例元数据服务 V2 版本的 token
    这是 AWS 推荐的安全实践,用于防止 SSRF 攻击

    Returns:
        str: IMDSv2 token,用于后续请求
    """
    token_url = "http://169.254.169.254/latest/api/token"
    headers = {
        "X-aws-ec2-metadata-token-ttl-seconds": "21600"
    }
    token = requests.put(token_url, headers=headers).text
    return token

def get_credentials():
    """
    从 EC2 实例元数据服务获取临时安全凭证

    Returns:
        dict: 包含 AccessKeyId, SecretAccessKey 和 Token 的凭证信息
    """
    # 首先获取 IMDSv2 token
    token = get_imdsv2_token()
    headers = {
        "X-aws-ec2-metadata-token": token
    }

    # 获取 IAM 角色名称
    role_name_url = "http://169.254.169.254/latest/meta-data/iam/security-credentials/"
    role_name = requests.get(role_name_url, headers=headers).text

    # 使用角色名称获取临时凭证
    credentials_url = f"http://169.254.169.254/latest/meta-data/iam/security-credentials/{role_name}"
    credentials = requests.get(credentials_url, headers=headers).json()
    return credentials

def send_sns(topic_arn, message):
    """
    发送消息到 AWS SNS 主题

    Args:
        topic_arn (str): SNS 主题的 ARN
        message (str): 要发送的消息内容

    Returns:
        dict: SNS 发布响应
        None: 发送失败时返回
    """
    # 获取临时凭证
    credentials = get_credentials()

    # 初始化 SNS 客户端
    sns = boto3.client(
        'sns',
        region_name='cn-north-1',  # AWS 中国北京区域
        aws_access_key_id=credentials['AccessKeyId'],
        aws_secret_access_key=credentials['SecretAccessKey'],
        aws_session_token=credentials['Token']
    )

    try:
        # 发布消息到 SNS 主题
        response = sns.publish(
            TopicArn=topic_arn,
            Message=message
        )
        print(f"Message published successfully: {response['MessageId']}")
        return response
    except Exception as e:
        print(f"Failed to publish message: {str(e)}")
        return None

def main():
    """
    主函数:处理命令行参数并发送告警
    命令行参数格式:
    alertname target losspattern rtt hostname
    """
    # 验证命令行参数数量
    if len(sys.argv) != 6:
        print("Usage: {} alertname target losspattern rtt hostname".format(sys.argv[0]))
        sys.exit(1)

    # 解析命令行参数
    alertname = sys.argv[1]    # 告警名称
    target = sys.argv[2]       # 监控目标
    losspattern = sys.argv[3]  # 丢包模式
    rtt = sys.argv[4]          # 往返时间
    hostname = sys.argv[5]      # 主机名

    # 生成当前时间戳并记录日志
    current_time = datetime.now().strftime("%Y-%m-%d %H:%M:%S")
    log_message = f"""
{current_time}: Received parameters:
alertname: {alertname}
target: {target}
losspattern: {losspattern}
rtt: {rtt}
hostname: {hostname}
    """
    print(log_message)

    # 构建告警消息(管道分隔格式)
    alert_message = f"SMOKEPING_ALERT|{int(time.time())}|{alertname}|{target}|{losspattern}|{rtt}|{hostname}"
    print(alert_message)

    # 构建格式化的 SNS 消息
    sns_message = f"""
SmokePing Alert Details:
Alert Name: {alertname}
Target: {target}
Loss Pattern: {losspattern}
RTT: {rtt}
Hostname: {hostname}
Time: {current_time}
    """

    # 发送到 SNS 主题
    # 注意:需要替换实际的 AWS 账号和主题名
    topic_arn = "arn:aws-cn:sns:cn-north-1:<account>:<topic>"
    send_sns(topic_arn, sns_message)

if __name__ == "__main__":
    main()

5.4 如果需要使用alert SNS功能,还需要检查:

  • 在Target里定义哪些目标需要触发alert。(步骤2);
  • EC2必须能通过公网或者VPC endpoint访问SNS;
  • 这里SNS也可以换成其他的API比如发送短信的第三方API,需要对python脚本做一些修改。

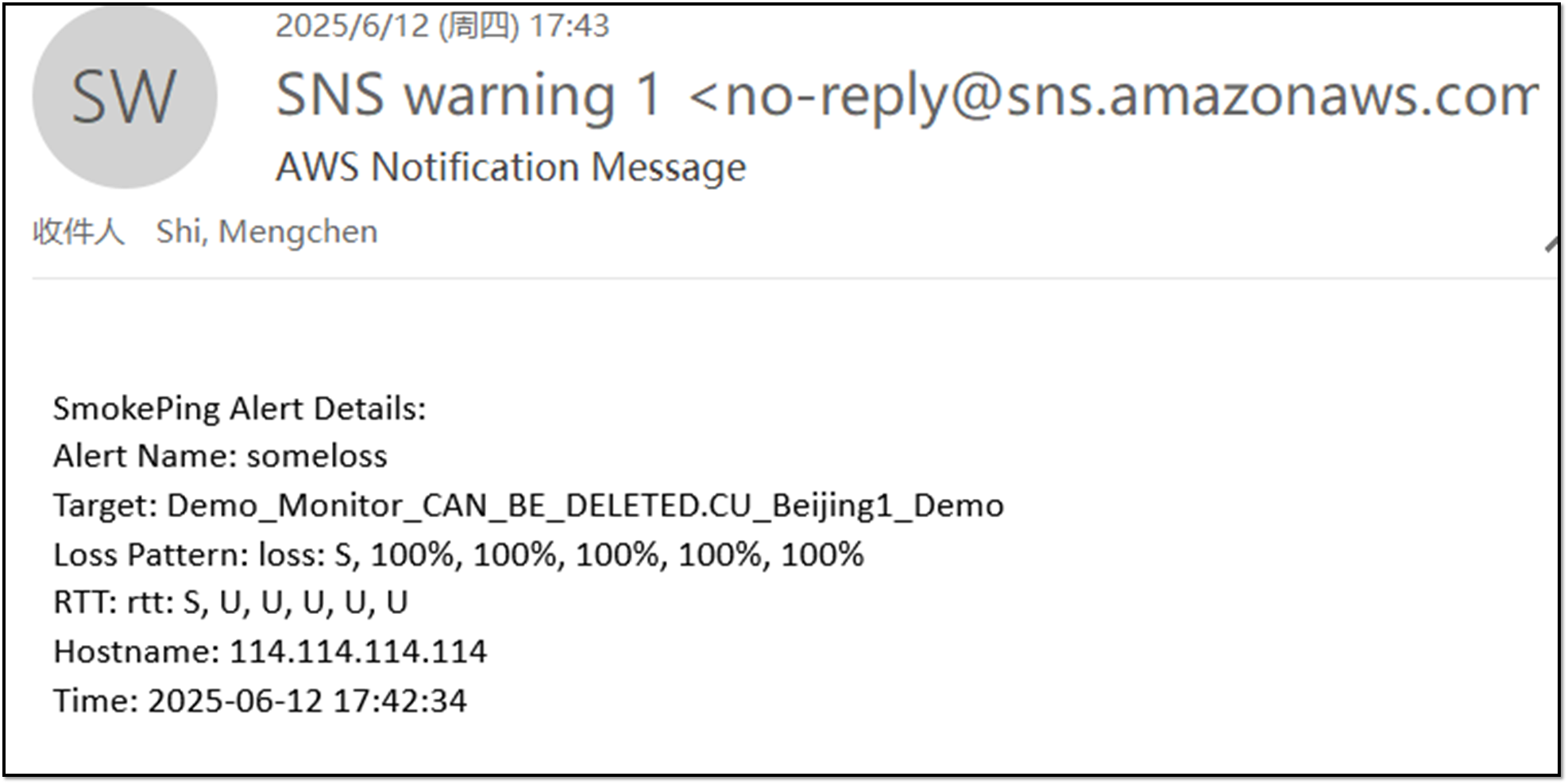

  • SNS告警示例如下图:

6.结语

在本文中,我们详细介绍了如何在亚马逊云科技上部署开源软件SmokePing 网络监控系统。这个方案不仅实现了基础的网络性能监控,还包含了告警功能的扩展实现。本方案适合没有现有网络监控平台可用的客户,可以快速构建一个轻量化的,针对一些关键服务,比如DX的底层网络,或者某些外部依赖服务的监控及告警平台。
