在 AWS 上实现 DolphinScheduler 工作流的自动化跨环境部署

概览

在构建现代数据平台时，企业客户通常利用 Amazon EMR 处理大数据工作负载，使用 Amazon RDS 存储元数据，并采用 Apache DolphinScheduler 进行工作流编排。随着业务规模扩展，客户面临的一个共同挑战是：如何在保持开发敏捷性的同时，确保从开发环境到生产环境的发布安全且合规。

传统的手动配置方式存在显著的运维开销（Operational Overhead）：

配置漂移风险：手动在目标环境中创建工作流、复制任务配置、调整参数，一个包含 20 个任务的工作流可能需要 30 分钟以上的操作时间，且容易引入人为错误（Human Error）。

环境差异处理复杂：不同环境的数据源连接、全局参数、凭证配置各不相同，手动修改容易遗漏导致生产事故。

依赖关系管理困难：工作流之间存在 DEPENDENT 和 SUB_PROCESS 类型的依赖，跨环境部署时需要确保依赖的工作流已存在且引用正确。

缺乏审计追踪：手动部署难以追踪变更历史，不符合企业合规要求。

本文将介绍一种自动化解决方案，帮助数据工程团队在 AWS 环境中实现 DolphinScheduler 工作流的无缝迁移，该方案与 AWS Well-Architected Framework 的卓越运营支柱保持一致。

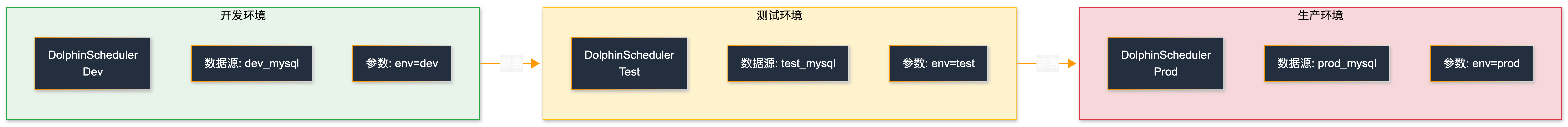

图1：企业数据平台多环境架构

方案收益

维度	收益
效率提升	将 30 分钟的手动操作缩短到秒级自动化执行
错误减少	自动化映射消除配置漂移和人为错误
合规审计	详细的部署报告支持存储到 Amazon S3 进行审计追踪
安全集成	与 AWS Secrets Manager 集成，安全管理凭证

方案架构

该解决方案采用分层架构设计，可部署在 Amazon EC2 运维实例或集成到 AWS CodePipeline CI/CD 流水线中。

图2：跨环境部署工具系统架构

核心组件

组件	功能	AWS 集成
CLI 命令行接口	提供 deploy、precision、list-envs 等命令	可集成到 AWS CodeBuild
DeploymentService	处理整个工作流的批量部署	–
PrecisionDeploymentService	处理任务级别的增删改操作	–
映射服务层	数据源、全局参数、依赖关系的跨环境转换	支持 Amazon RDS 数据源映射
凭证管理	安全获取 API Token	AWS Secrets Manager

部署流程

常规部署采用 5 步流程，确保每次部署可重复、可审计：

图3：常规部署 5 步流程

前置条件

在开始之前，请确保满足以下条件：

AWS 环境要求：

• 具有适当 IAM 权限的 AWS 账户（需要 Secrets Manager 读取权限）

• DolphinScheduler 实例运行在 Amazon EC2 或 Amazon EKS 上

• 元数据存储在 Amazon RDS（MySQL 或 PostgreSQL）中

• 部署工具运行环境与 DolphinScheduler API 端点之间的网络连通性

软件要求：

• Python 3.8+

• pip 包管理器

• 必要的 Python 依赖（requests, pyyaml, boto3）

凭证配置：

在 AWS Secrets Manager 中创建以下密钥：

# 开发环境 Token
aws secretsmanager create-secret \
  --name "dolphinscheduler/dev/api-token" \
  --secret-string "your-dev-token-value"

# 生产环境 Token
aws secretsmanager create-secret \
  --name "dolphinscheduler/prod/api-token" \
  --secret-string "your-prod-token-value"

实施演练

步骤一：配置环境

创建 multi_environments.yaml 配置文件：

安全提示：我们强烈建议不要在配置文件中硬编码敏感凭证。该方案集成 AWS Secrets Manager，在运行时安全获取 DolphinScheduler 访问令牌。

# multi_environments.yaml
environments:
  dev:
    api_endpoint: "http://dev-dolphinscheduler.internal:12345/dolphinscheduler"
    # 推荐：引用 AWS Secrets Manager 中的密钥名称
    token_secret_id: "dolphinscheduler/dev/api-token"
    # 或者直接配置 token（不推荐用于生产环境）
    # token: "your-dev-token"
  prod:
    api_endpoint: "http://prod-dolphinscheduler.internal:12345/dolphinscheduler"
    token_secret_id: "dolphinscheduler/prod/api-token"

# 项目配置
project_names:
  - "data_platform"

# 项目名称映射（源项目 -> 目标项目）
project_mapping:
  "data_platform": "prod_data_platform"

# 数据源映射（RDS 实例）
datasource_mappings:
  "dev_rds_mysql": "prod_rds_mysql"
  "dev_emr_hive": "prod_emr_hive"

# 全局参数映射
global_params_mappings:
  global:
    - source_key: "env"
      source_value: "dev"
      target_value: "prod"
    - source_key: "s3_bucket"
      source_value: "data-platform-dev"
      target_value: "data-platform-prod"
  workflows:
    "etl_daily":
      - source_key: "batch_size"
        source_value: "1000"
        target_value: "10000"

步骤二：验证环境连接

在执行部署前，先验证环境配置和连接性：

# 列出所有配置的环境
python ds_deploy.py list-envs

# 列出指定环境的工作流
python ds_deploy.py list-workflows --env dev

# 查看特定工作流的详细信息
python ds_deploy.py list-workflows --env dev --workflow etl_daily

输出示例：

可用环境:
  - dev: http://dev-dolphinscheduler.internal:12345/dolphinscheduler
  - prod: http://prod-dolphinscheduler.internal:12345/dolphinscheduler

列出环境 dev 的工作流
找到 4 个工作流:
  - dwd_user: 用户维度表ETL (项目: data_platform)
  - dwd_order: 订单维度表ETL (项目: data_platform)
  - dws_daily: 日汇总宽表 (项目: data_platform)
  - ads_report: 报表数据生成 (项目: data_platform)

步骤三：常规部署 – 批量部署工作流

场景：数据工程团队完成了一组 ETL 工作流的开发和测试，需要将开发环境的 4 个相互依赖的工作流部署到生产环境。

工具会自动分析工作流间的依赖关系（DEPENDENT 和 SUB_PROCESS 类型任务），并按拓扑顺序部署：

图4：工作流依赖关系跨环境映射

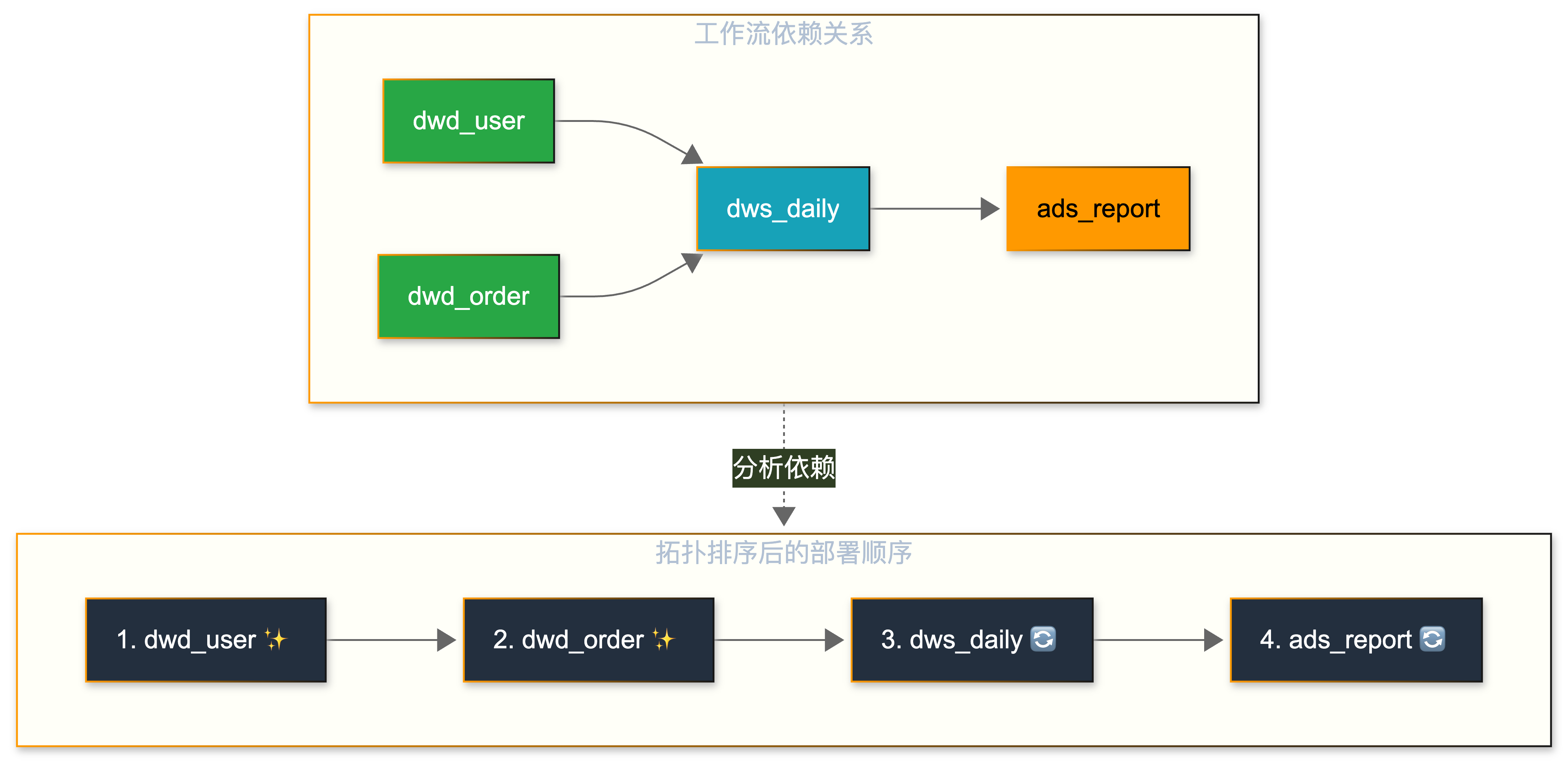

图5：工作流依赖拓扑排序

第一步：执行 dry-run 预览部署计划

python ds_deploy.py deploy --source dev --target prod \
  --workflows dwd_user,dwd_order,dws_daily,ads_report --dry-run

输出示例：

常规部署工作流: dev -> prod
⚠️  干运行模式，不会执行实际部署

================================================================================
DolphinScheduler 跨环境部署结果
================================================================================
✅ 部署状态: 成功
部署ID: deploy_20260119_143052

部署统计:
┌─────────────┬──────────┬──────────┬──────────┬─────────────┐
│    状态     │    成功   │   失败   │   总计    │    成功率   │
├─────────────┼──────────┼──────────┼──────────┼─────────────┤
│  工作流数量  │     4    │     0    │     4    │   100.0%    │
└─────────────┴──────────┴──────────┴──────────┴─────────────┘

工作流依赖关系:
┌─────────────────────────────────────────┬─────────────────────────────────────┐
│              工作流名称                  │            依赖的工作流              │
├─────────────────────────────────────────┼─────────────────────────────────────┤
│ dwd_user                                │ (无依赖)                            │
│ dwd_order                               │ (无依赖)                            │
│ dws_daily                               │ dwd_user, dwd_order                 │
│ ads_report                              │ dws_daily                           │
└─────────────────────────────────────────┴─────────────────────────────────────┘

拓扑排序后的部署顺序:
┌──────┬─────────────────────────────────────────┬─────────────────────────────────────┐
│ 序号 │               工作流名称                 │               部署状态               │
├──────┼─────────────────────────────────────────┼─────────────────────────────────────┤
│    1 │ dwd_user                                │ ✅ 新建成功                         │
│    2 │ dwd_order                               │ ✅ 新建成功                         │
│    3 │ dws_daily                               │ ✅ 更新成功                         │
│    4 │ ads_report                              │ ✅ 更新成功                         │
└──────┴─────────────────────────────────────────┴─────────────────────────────────────┘
================================================================================

第二步：确认计划后执行实际部署

python ds_deploy.py deploy --source dev --target prod \
  --workflows dwd_user,dwd_order,dws_daily,ads_report

步骤四：精细发布 – 任务级别控制

场景：在已上线的 etl_daily 工作流中，需要新增一个数据质量检查任务 data_quality_check，同时删除一个已废弃的任务 legacy_validation。

python ds_deploy.py precision --source dev --target prod \
  --workflow etl_daily \
  --upsert data_quality_check \
  --delete legacy_validation \
  --dry-run

输出示例：

精细控制部署: etl_daily (dev -> prod)

精细控制操作:
  • 工作流 etl_daily: 部署任务: data_quality_check; 删除任务: legacy_validation
⚠️  干运行模式，不会执行实际部署

================================================================================
DolphinScheduler 跨环境部署结果
================================================================================
✅ 部署状态: 成功

任务部署详情:
┌─────────────┬──────────┬──────────┬──────────┬──────────┬──────────┐
│    操作     │   新建    │   更新   │    删除  │    跳过   │   总计   │
├─────────────┼──────────┼──────────┼──────────┼──────────┼──────────┤
│   任务数量   │    1     │     0    │     1    │     0    │    2     │
└─────────────┴──────────┴──────────┴──────────┴──────────┴──────────┘

任务操作详情:
┌─────────────────────┬─────────────────────┬──────────┬─────────────────────┐
│     工作流名称       │        任务名称      │   操作   │       变更说明       │
├─────────────────────┼─────────────────────┼──────────┼─────────────────────┤
│ etl_daily           │ data_quality_check  │   新建   │   新增数据质量检查    │
│ etl_daily           │ legacy_validation   │   删除   │   移除废弃任务        │
└─────────────────────┴─────────────────────┴──────────┴─────────────────────┘
================================================================================

确认无误后，移除 --dry-run 参数执行实际部署。

步骤五：集成 CI/CD 流水线

最佳实践：为确保生产环境稳定性，我们建议将该工具集成到 AWS CodePipeline 工作流中。

Build 阶段：在 AWS CodeBuild 中运行工作流定义的单元测试。

Staging 阶段：执行 --dry-run 标志，将输出报告存储到 Amazon S3 进行审计记录。

Approval 阶段：使用 CodePipeline 的手动审批步骤，审核 dry-run 报告。

Deploy 阶段：执行实际部署到生产环境。

# CodeBuild buildspec.yml 示例
version: 0.2
phases:
  install:
    commands:
      - pip install -r requirements.txt
  build:
    commands:
      # Dry-run 并保存报告到 S3
      - python ds_deploy.py deploy --source dev --target prod --dry-run > report.txt
      - aws s3 cp report.txt s3://deployment-audit-bucket/$(date +%Y%m%d)/
  post_build:
    commands:
      # 实际部署（在审批后的阶段执行）
      - python ds_deploy.py deploy --source dev --target prod

异常处理示例

数据源映射异常：如果映射配置缺失或目标数据源不存在，工具会提供详细的错误信息：

❌ 部署检查失败，程序退出码: 1

部署失败：数据源映射验证不通过

失败的工作流: etl_daily
问题类型: 数据源映射关系不完整

❌ 详情:
  工作流 'etl_daily', 任务 'load_data':
    数据源 'dev_rds_mysql' 在目标环境中不存在，且未配置映射关系

建议修复方案:
  在 multi_environments.yaml 中添加数据源映射:
    datasource_mappings:
      "dev_rds_mysql": "prod_rds_mysql"

循环依赖检测：当工作流之间存在循环依赖时，工具会检测并报告：

❌ 部署检查失败，程序退出码: 1

检测到循环依赖，无法确定部署顺序

循环依赖关系:
  workflow_a → workflow_b → workflow_c → workflow_a

建议:
  请检查以上工作流的 DEPENDENT 或 SUB_PROCESS 任务配置，
  移除循环依赖后重新执行部署。

常见问题

Q: 部署后工作流状态为 OFFLINE？

A: 这是预期行为。工具部署后工作流默认为离线状态，需要手动上线或通过调度配置自动上线，这符合生产环境的变更控制要求。

Q: DEPENDENT 任务依赖映射失败？

A: 检查依赖的工作流是否已在目标环境中存在，或是否在当前部署批次中。工具会按拓扑顺序部署，确保依赖先于被依赖者部署。

Q: 如何处理跨账户部署？

A: 确保部署工具运行环境具有访问两个账户 Secrets Manager 的 IAM 权限，并配置适当的 VPC Peering 或 Transit Gateway 实现网络连通。

总结

本文演示了如何在 AWS 环境中自动化 DolphinScheduler 工作流的跨环境部署。通过采用该方案，客户可以将部署时间从数小时缩短到分钟级，同时消除配置漂移风险。

该方案与 AWS Well-Architected Framework 的卓越运营支柱保持一致，实现了一致、可重复、自动化的部署流程。结合 AWS Secrets Manager 进行凭证管理、AWS CodePipeline 进行 CI/CD 编排、Amazon S3 进行审计日志存储，为企业级数据平台提供了完整的 DevOps 解决方案。

价值维度	效果
效率提升	将手动配置时间从 30 分钟缩短到秒级
错误减少	自动化映射消除人为错误和配置漂移
合规审计	详细的部署报告支持企业合规要求
安全性	与 AWS Secrets Manager 集成，无明文凭证

适用场景：多环境数据平台的工作流发布管理、CI/CD 流水线中的自动化部署、需要满足合规审计要求的企业级数据工程团队。
