Network Firewall 部署小指南 (五) 使用辅助VPC端点简化NFW部署及运维管理
摘要：本篇blog介绍通过部署NFW的Multiple Endpoint功能来简化网络安全架构设计与运维管理。
一、背景与挑战
在传统的 AWS Network Firewall 部署中，每个需要流量检测的 VPC 都需要独立部署一个防火墙端点（Firewall Endpoint）。对于拥有大量 VPC 的企业客户而言，这意味着：
- 增加端点成本：每个端点按小时计费，即使流量很低也持续产生费用。
- 运维复杂度提高：需要在多个 VPC 中分别创建独立的防火墙并维护策略和规则。
- 资源利用率降低：各端点独立运行，无法共享处理能力。
二、Network Firewall Multiple VPC Endpoints（辅助VPC 端点）
AWS Network Firewall 的 Multiple VPC Endpoints 功能允许客户将同一可用区（AZ）内的多个防火墙端点关联到单一防火墙实例，最多支持 50 个防火墙端点接口。
架构上分为两类端点：
- Primary Endpoint（主端点）：防火墙所有者账户中创建的主防火墙端点。
- Secondary Endpoint（辅助端点）：其他 VPC（同账户或跨账户）中创建的关联端点，流量同样经过相同防火墙的策略和规则进行检测。
注意事项
- 开启Multiple VPC Endpoints的NFW不支持TLS Inspection。
- TGW Native类型的NFW不支持Multiple VPC Endpoints。
- 100 Gbps /AZ的带宽由与该防火墙关联的所有 VPC 端点共享。
其他功能限制，请参考如下链接，Multiple VPC Endpoints considerations
三、辅助VPC 端点核心优势
- 降低端点小时费用：减少Primary端点部署数量，直接降低成本。
- 简化安全运维：利用Primary端点和辅助端点的组合部署，统一的防火墙策略和规则，一处修改，全局生效。
- 提升防火墙利用率：多 VPC 共享同一防火墙实例，资源利用更充分。
四、部署场景
4.1 VPC集中架构
[图1] |

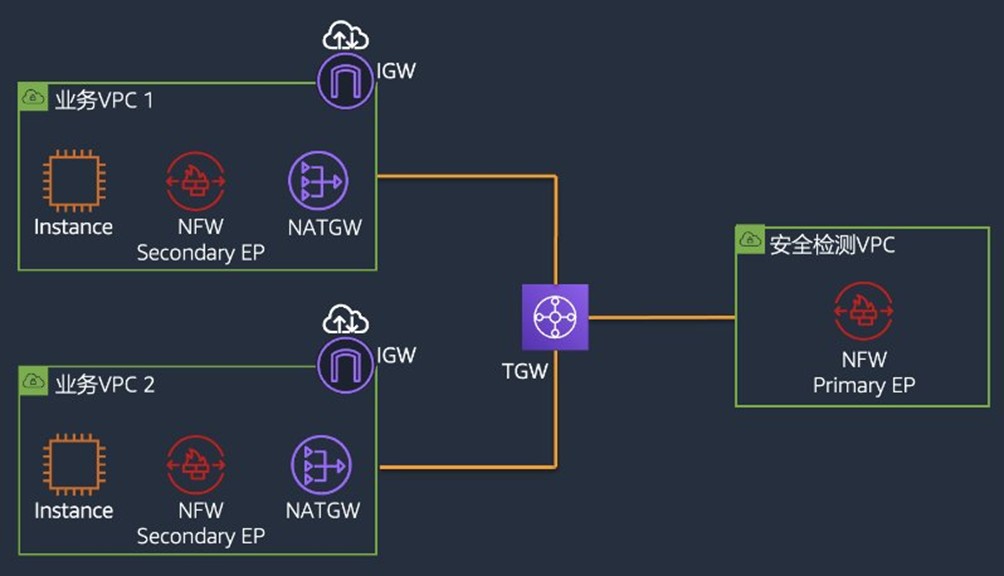

在此架构中，TGW关联的安全检测VPC中部署的NFW端点为Primary Endpoint（主端点），其他业务VPC中部署的NFW端点为Secondary Endpoint（辅助端点）。
实现业务VPC之间的东西流量安全管控的需求的同时，也为业务VPC内与互联网之间的南向或北向流量的做安全管控。（VPC内的EIP，ELB服务等）。
4.2 VPC分布架构
[图2] |

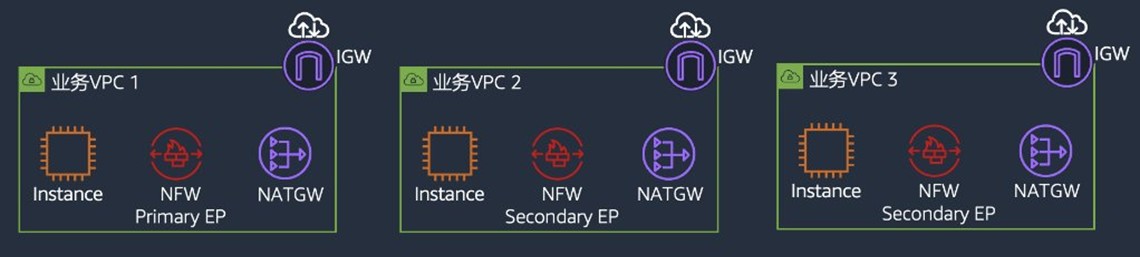

在此架构中，业务VPC1 中部署的NFW端点为Primary Endpoint（主端点），其他业务VPC中部署的NFW端点为Secondary Endpoint（辅助端点）。
实现各业务VPC与互联网之间的南向或北向流量的安全管控的需求。
五、配置方式
5.1 创建 VPC endpoint associations

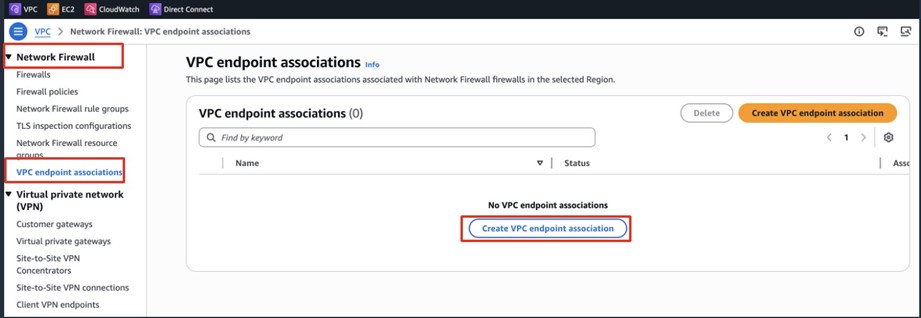

在VPC页面中的Network Firewall下，点击 VPC endpoint associations，并创建。
[图3] |
5.2 填写 VPC endpoint 参数
选择之前创建好的独立的NFW，选择部署VPC endpoint的VPC及AZ以及子网信息，并点击创建。
[图4] |
5.3 查看 VPC endpoint 状态
[图5] |
5.4 修改业务VPC路由表

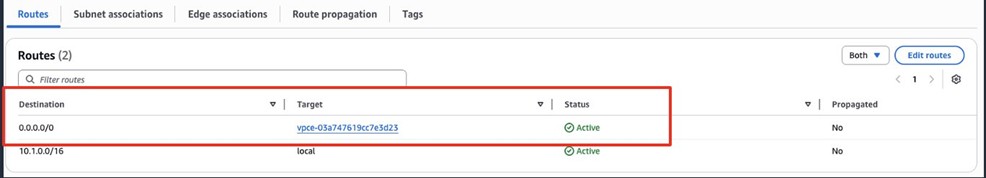

将需要经过NFW的流量指向 VPC endpoint
[图6] |
六、辅助VPC端点的成本
- 端点小时费：辅助VPC端点按照小时费计算，但比Primary Endpoint（主端点）小时费优惠。
- 数据流量费：与Primary Endpoint（主端点）流量费用一致，按所在的区域以每 GB 为单位进行计费。
- NATGW费用减免：与Primary Endpoint（主端点）一致，Secondary Endpoint（辅助端点）也会对NATGW的小时费及数据流量费减免。
举例
客户在俄亥俄Region采用分布式模式部署了5个独立的VPC（使用2个AZ），需要在每个VPC中利用NFW功能实现与互联网边界的安全防护。
测算方式
1.NFW终端节点费
- 方案1: 每个VPC都按照原方式部署NFW的Primary Endpoint（主端点），即需要10个终端节点（5个VPC*2 AZs），费用为$0.395/hr*10=$3.95/hr。
- 方案2: 按照辅助终端节点方式部署，只需要其中1个VPC部署Primary Endpoint（主端点），而其他4个VPC可以部署Secondary Endpoint（辅助端点），费用为$0.395/hr*2+$0.158/hr*8=$2.054/hr。
2.NFW流量费
方案1和方案2中由于VPC中经过NFW端点的流量一样，这里不做对比。
从以上测算中可以看到，采用了Secondary Endpoint（辅助端点）之后，NFW终端节点的小时费可以节省48%。
七、总结
Before
每个 VPC 独立部署一个 AWS Network Firewall 实例，各自维护独立的策略和规则组，运维成本高，策略一致性难以保证。
After
多个 VPC（跨账户或同账户）的流量汇聚到单一防火墙实例进行集中检测，通过 AWS Resource Access Manager (RAM) 实现跨账户端点共享。
利用辅助VPC端点的部署，即可以简化NFW部署模式，又可以降低运维管理的复杂度。
