Machine to Cloud Connectivity Framework

À quoi sert cette solution AWS ?

Cette solution AWS fournit aux responsables des technologies opérationnelles (OT) une connectivité sécurisée des machines et des équipements industriels au Cloud AWS. Cette solution déploie et configure automatiquement AWS IoT Greengrass et assure l'intégration avec AWS IoT SiteWise. Vous pouvez ensuite publier les données de télémétrie des ressources industrielles et des machines sur AWS IoT SiteWise et Amazon Simple Storage Service (Amazon S3), alimentant ainsi un lac de données industrielles avec la télémétrie des machines pour faciliter la compréhension par la visualisation, l'analytique et le machine learning. Cette solution prend en charge les deux protocoles OPC-DA (OPC Data Access) et OPC-UA (OPC Unified Architecture), ainsi que le système d'intelligence opérationnelle OSIsoft par le biais de l'API OSIsoft PI Web.

Cliquer ici pour accéder au contenu connexe

Avantages

Automatiser le déploiement d'AWS IoT Greengrass

Automatisez la création et la configuration des ressources AWS IoT Greengrass sur les périphériques pour simplifier la mise en œuvre, notamment en les aidant à se mettre en place et à fonctionner rapidement.

Personnalisez avec différents protocoles sécurisés

Profitez de l'ingestion robuste de données à partir de sources utilisant le connecteur AWS IoT SiteWise avec le protocole OPC-DA ou OPC-UA ou avec l'API OSIsoft PI Web. Utilisez cette solution comme référence pour établir une connectivité cloud sécurisée pour d'autres protocoles industriels en fonction des exigences de vos équipements d'usine.

Publier des données vers plusieurs destinations dans le cloud AWS

Envoyez les données vers une rubrique AWS IoT Core ou vers AWS IoT SiteWise pour l'analytique et la surveillance ou stockez vos données dans un lac de données industriel à l'aide d'Amazon S3 pour tirer parti de services supplémentaires d'analytique et de machine learning. Cette solution inclut une interface utilisateur web qui vous permet de créer et de gérer les connexions entre les sources de données industrielles et les services AWS.

Présentation de la solution AWS

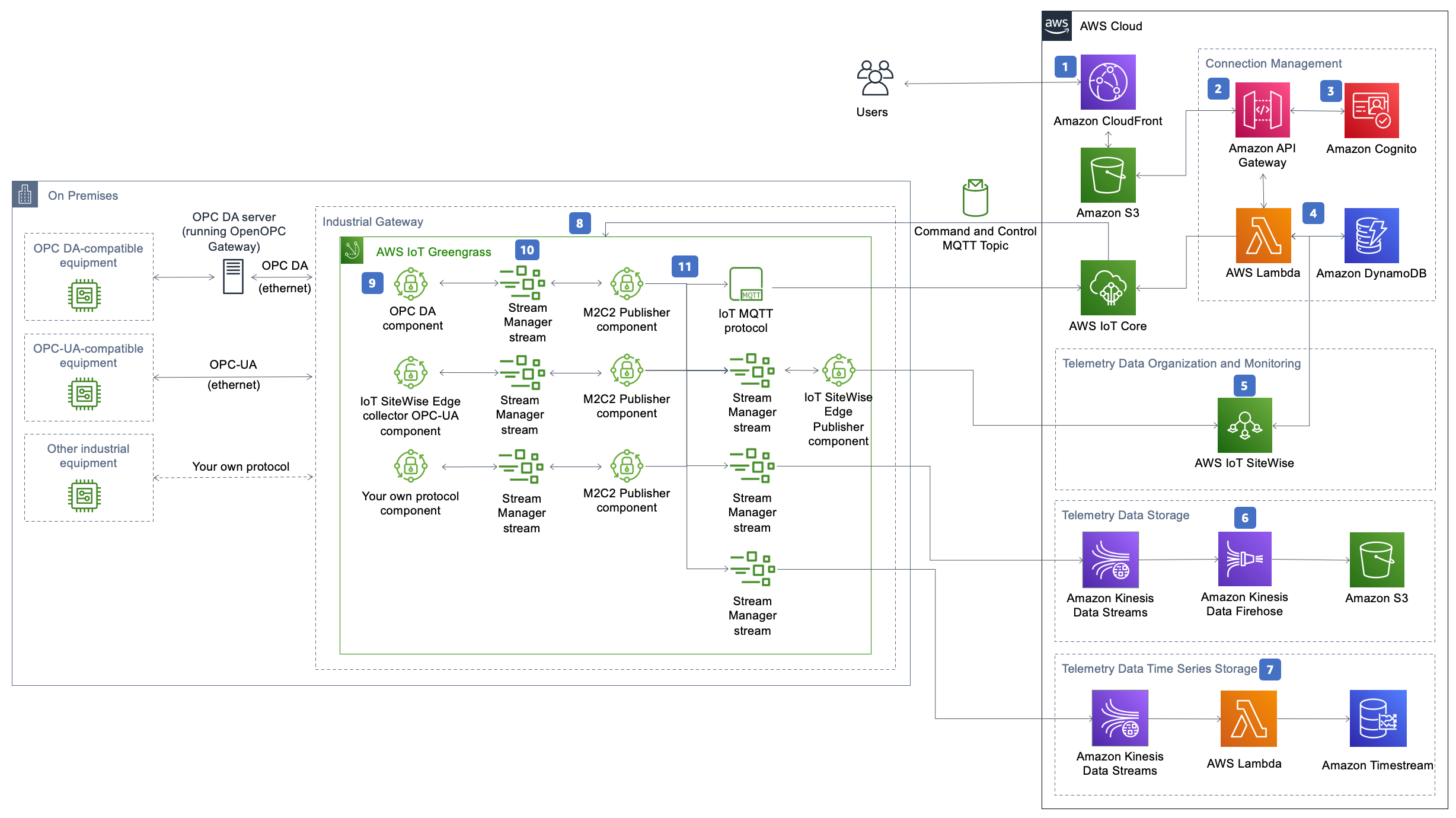

Le diagramme ci-dessous présente l'architecture que vous pouvez déployer automatiquement à l'aide du guide d'implémentation de cette solution et du modèle AWS CloudFormation qui l'accompagne.

Machine to Cloud Connectivity Framework | Diagramme d'architecture

Architecture du cadre de connectivité entre la machine et le cloud

Le modèle AWS CloudFormation déploie l'infrastructure suivante :

Une interface utilisateur Amazon CloudFront qui devient un compartiment Amazon Simple Storage Service (Amazon S3) configuré pour l'hébergement web.
Amazon API Gateway API offre l'interface utilisateur pour répondre aux demandes des clients.
Un groupe d'utilisateurs Amazon Cognito identifie les demandes d'API.
Les fonctions AWS Lambda alimentent l'interface utilisateur, le mécanisme de configuration et de déploiement des ressources des passerelles AWS IoT Greengrass et AWS IoT SiteWise. Ces fonctions Lambda permettent d'envoyer des messages à la rubrique m2c2/job/<connectionName> AWS IoT (AWS IoT Core), puis AWS IoT Greengrass s'abonne aux messages. Des tables Amazon DynamoDB stockent les métadonnées de connexion.
Une configuration de la passerelle AWS IoT SiteWise pour toute source de donnéesOPC UA.
Un flux de données Amazon Kinesis Data Streams, Amazon Kinesis Data Firehose et un compartiment Amazon Simple Storage Service (Amazon S3) pour stocker les données de télémétrie.
AWS IoT Greengrass est installé et utilisé sur une passerelle industrielle sur site pour exécuter les composants AWS IoT Greengrass du connecteur de protocole, afin de se connecter à vos serveurs OPC UA, OPC DA et d'API OSIsoft PI Web et de lire les données de télémétrie qui en proviennent.
Les composants AWS IoT Greengrass sont déployés sur le logiciel AWS IoT Greengrass Core sur la passerelle industrielle pour se connecter aux serveurs et envoyer les données vers la ou les destinations configurées.
Les composants AWS IoT Greengrass qui collectent les données de télémétrie écrivent dans les flux du gestionnaire de flux AWS IoT Greengrass. Les composants AWS IoT Greengrass de l'éditeur lisent les flux.
Les composants AWS IoT Greengrass de l'éditeur envoient les données au point de terminaison approprié.

Afficher moins

Machine to Cloud Connectivity Framework

Version 4.1.0
Dernière mise à jour : 09/2022
Auteur : AWS

Temps de déploiement estimé : 5 min

Estimation du coût Code source Modèle CloudFormation

Consulter le guide d'implémentation

Lancer dans la console AWS
