Oracle Database@AWS のトラフィック集中検査

本記事は 2026 年 6 月 25 日に公開された「Centralized traffic inspection for Oracle Database@AWS」を翻訳したものです。

前回の記事「Implement network connectivity patterns for Oracle Database@AWS」では、3 つの接続パターンを紹介しました。アプリケーション VPC と Oracle Database@AWS ネットワーク間の直接ピアリング、AWS Transit Gateway を使用した単一リージョン接続、AWS Cloud WAN を使用したマルチリージョン接続の 3 つです。アプリケーション VPC、オンプレミスネットワーク、Oracle Database@AWS ネットワーク間のトラフィックや、インターネット向けの送信トラフィックのいずれも検査が必要です。本記事では、トラフィックを宛先に到達する前に専用の検査 VPC を経由させる 2 つの集中検査パターンを説明します。1 つは AWS Transit Gateway を使用するパターン、もう 1 つは AWS Cloud WAN のサービス挿入を使用するパターンです。

Oracle Database@AWS は、AWS データセンター内の専用 Oracle Exadata インフラストラクチャ上で Oracle Cloud Infrastructure (OCI) が管理する Oracle Exadata Database Service と Oracle Autonomous Database へのアクセスを提供するサービスです。金融、ヘルスケア、官公庁などの規制産業では、侵入検知・防止 (IDS/IPS)、データ損失防止 (DLP)、ドメインフィルタリングなどの目的でデータベースとの間を流れるネットワークトラフィックの検査が求められることがあります。

前提条件

前回の接続パターンの記事で解説した ODB ネットワーク、ODB ピアリング、ピアリングされた CIDR、ODB トランジット VPC の概念を理解しておく必要があります。AWS Transit Gateway または AWS Cloud WAN に接続されたトランジット VPC にピアリングされた ODB ネットワークが必要です。また、AWS Cloud WAN サービス挿入の概念や、Amazon Virtual Private Cloud (Amazon VPC) のルートテーブル、サブネット、NAT ゲートウェイ、インターネットゲートウェイといった概念にも精通している必要があります。

重要: 現時点では、ODB トランジット VPC にファイアウォールエンドポイントを直接デプロイできません。トランジット VPC 自身の CIDR 外のアドレス宛てのトラフィックは、サブネットルートテーブルの検索を完全にバイパスして Transit Gateway または AWS Cloud WAN アタッチメント経由で直接転送されます。一部のユースケースでは個別のアプリケーション VPC にファイアウォールエンドポイントをデプロイできますが、この分散型アプローチはルートテーブル設定のオーバーヘッドが増大し、すべての VPC で繰り返す必要があるため、大規模環境では集中検査が実用的な選択肢です。

パターン 1: AWS Transit Gateway による集中トラフィック検査

図 1 のように、このパターンでは ODB ネットワーク、ODB ネットワークとピアリングされた ODB トランジット VPC、アプリケーション VPC、集中検査 VPC (ファイアウォールエンドポイント、NAT ゲートウェイ、インターネットゲートウェイ)、オンプレミスネットワークを Transit Gateway にアタッチメントとして接続します。オンプレミス接続には AWS Direct Connect または AWS Site-to-Site VPN を使用します。Transit Gateway は 2 つのルートテーブルでトラフィックを制御します。検査前ルートテーブルはスポークアタッチメント (アプリケーション VPC、オンプレミス、ODB トランジット VPC) に関連付けられ、デフォルトルート (0.0.0.0/0) が検査 VPC アタッチメントを指します。検査後ルートテーブルは検査 VPC アタッチメントに関連付けられ、アプリケーション VPC CIDR、オンプレミス CIDR、ODB ネットワーク CIDR への個別ルートがそれぞれのアタッチメントを指します。

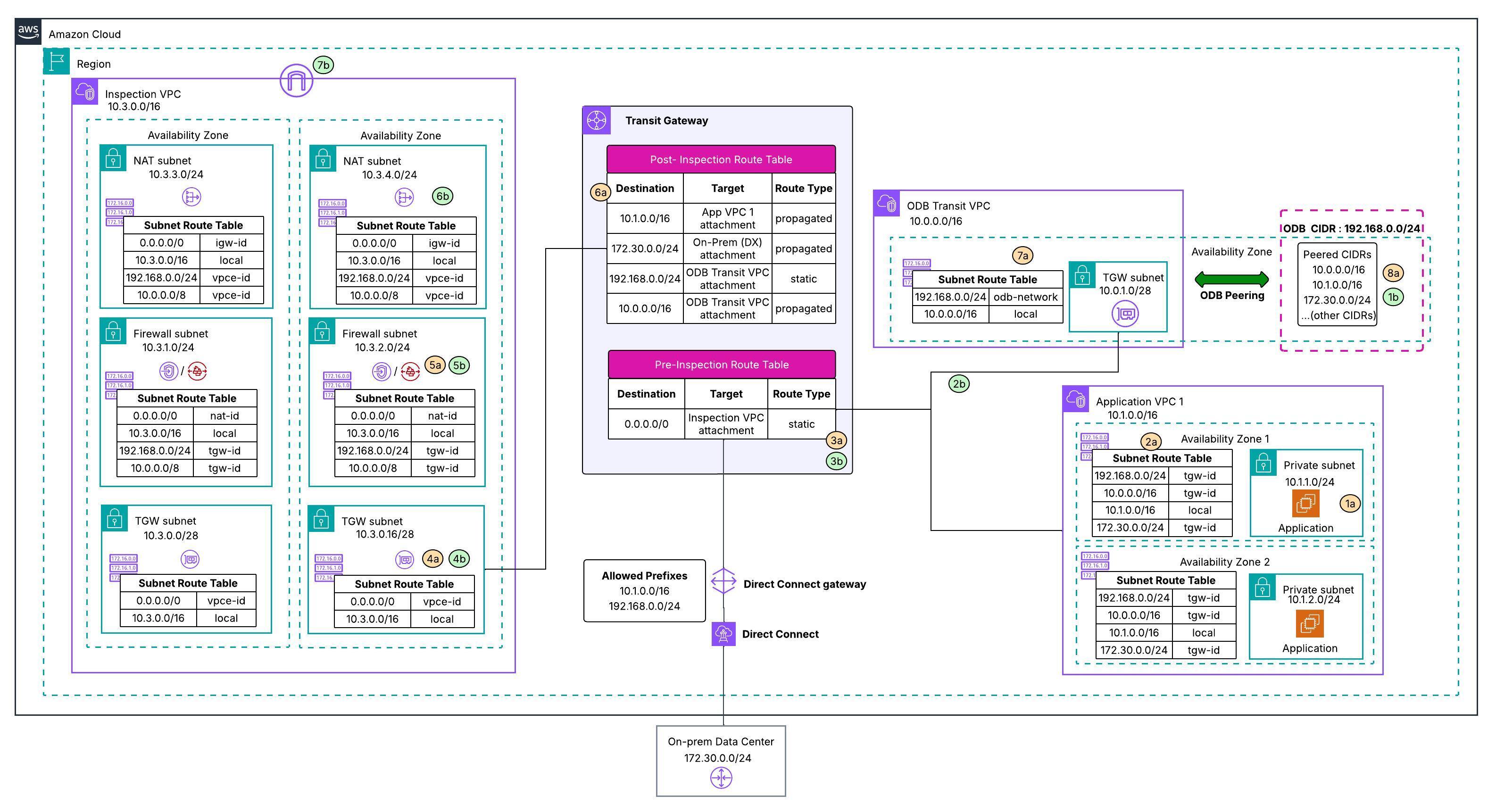

図 1: Transit Gateway と集中検査 VPC を使用した東西・南北トラフィック検査

東西トラフィックフローのパケットウォークスルー

以下は東西トラフィックフロー (図 1 の ‘a’ / オレンジ色) の手順です。

アプリケーション VPC 内の Amazon Elastic Compute Cloud (Amazon EC2) インスタンスが Oracle データベースのホスト名を解決し、ODB ネットワーク CIDR 内の IP アドレスで接続を開始します。
アプリケーション VPC のサブネットルートテーブルには ODB ネットワーク CIDR (またはデフォルトルート) が Transit Gateway を指すルートがあります。パケットはアプリケーション VPC アタッチメント経由で Transit Gateway に転送されます。
Transit Gateway は検査前ルートテーブル (アプリケーション VPC アタッチメントに関連付けられたもの) でルートテーブル検索を実行します。デフォルトルートが検査 VPC アタッチメントを指しているため、パケットは検査 VPC に転送されます。
検査 VPC の Transit Gateway アタッチメントサブネットにパケットが到着します。サブネットルートテーブルにより、パケットは検査のためファイアウォールエンドポイントにルーティングされます。
検査アプライアンスがセキュリティポリシーに従ってパケットを処理します。検査を通過した場合、サブネットルートテーブルにより検査後のトラフィックは Transit Gateway に戻されます。
Transit Gateway は検査後ルートテーブル (検査 VPC アタッチメントに関連付けられたもの) を参照します。ODB ネットワーク CIDR への個別ルートが ODB トランジット VPC アタッチメントを指しており、パケットはそこに転送されます。
ODB トランジット VPC のサブネットルートテーブルがパケットを ODB ピアリング接続にルーティングします。パケットは ODB ピアリングを経由して ODB ネットワークに入り、Oracle データベースに到達します。
ODB ネットワークからのレスポンストラフィックは対称的な逆パスをたどります。

南北トラフィックフロー (インターネット送信トラフィック) のパケットウォークスルー

Oracle データベースワークロードがインターネットアクセスを必要とする場合、インターネットに出る前に集中検査 VPC 経由でトラフィックをルーティングできます。ODB@AWS からのインターネットエグレスは OCI 側または AWS 側のいずれかで可能です。本記事では AWS 側のエグレスパターンを扱います。このパターンでは、ODB ネットワーク上のピアリングされた CIDR プレフィックスリストに特定の宛先 CIDR を設定する必要があります。詳細は「Oracle DB@AWS Internet Outbound Traffic blog」を参照してください。

以下は南北トラフィックフロー (図 1 の ‘b’ / 緑色) の手順です。

ODB ネットワークからのインターネット宛てトラフィックが、OCI 側のピアリングされた CIDR プレフィックスリストで設定されたルートに一致し、次のホップとして ODB ピアリング接続にパケットを転送します。パケットは ODB トランジット VPC に入ります。
パケットは ODB トランジット VPC アタッチメント経由で Transit Gateway に転送されます。
Transit Gateway は検査前ルートテーブルでルートテーブル検索を実行します。デフォルトルートが検査 VPC アタッチメントを指しているため、パケットは検査 VPC に転送されます。
パケットは検査 VPC に到着し、検査のためファイアウォールエンドポイントにルーティングされます。
検査後、パケットは NAT ゲートウェイにルーティングされ、ソースアドレス変換が行われます。
NAT ゲートウェイがパケットをインターネットゲートウェイに転送し、インターネットに送出します。
インターネットからの戻りトラフィックは、インターネットゲートウェイ、NAT ゲートウェイ、ファイアウォール、Transit Gateway を経由し、ODB トランジット VPC を通じて ODB ネットワークに戻る逆パスをたどります。

パターン 2: AWS Cloud WAN による集中トラフィック検査

図 2 のように、アプリケーション VPC とオンプレミスネットワークは AWS Cloud WAN コアネットワークにアタッチされ、それぞれのセグメント (App VPC と Hybrid) にマッピングされます。検査 VPC アタッチメントはネットワーク機能グループ (NFG) にマッピングされます。Transit Gateway は TGW ルートテーブルアタッチメントを介して ODB トランジット VPC と AWS Cloud WAN コアネットワーク間の接続を提供します。ODB ネットワーク CIDR への静的ルートが Transit Gateway 上の ODB トランジット VPC アタッチメントを指しており、この TGW ルートテーブルは Cloud WAN TGW ルートテーブルアタッチメントに関連付けられています。これにより ODB CIDR が BGP 経由で Cloud WAN のセグメントおよび NFG ルートテーブルに動的に伝播されます。

この構成により、Cloud WAN のサービス挿入アクションがトラフィックを検査 NFG 経由で制御します。東西フローには send-via アクション、南北フローには send-to アクションを使用します。以降のセクションで詳しく説明します。

東西トラフィックフロー (send-via アクション)

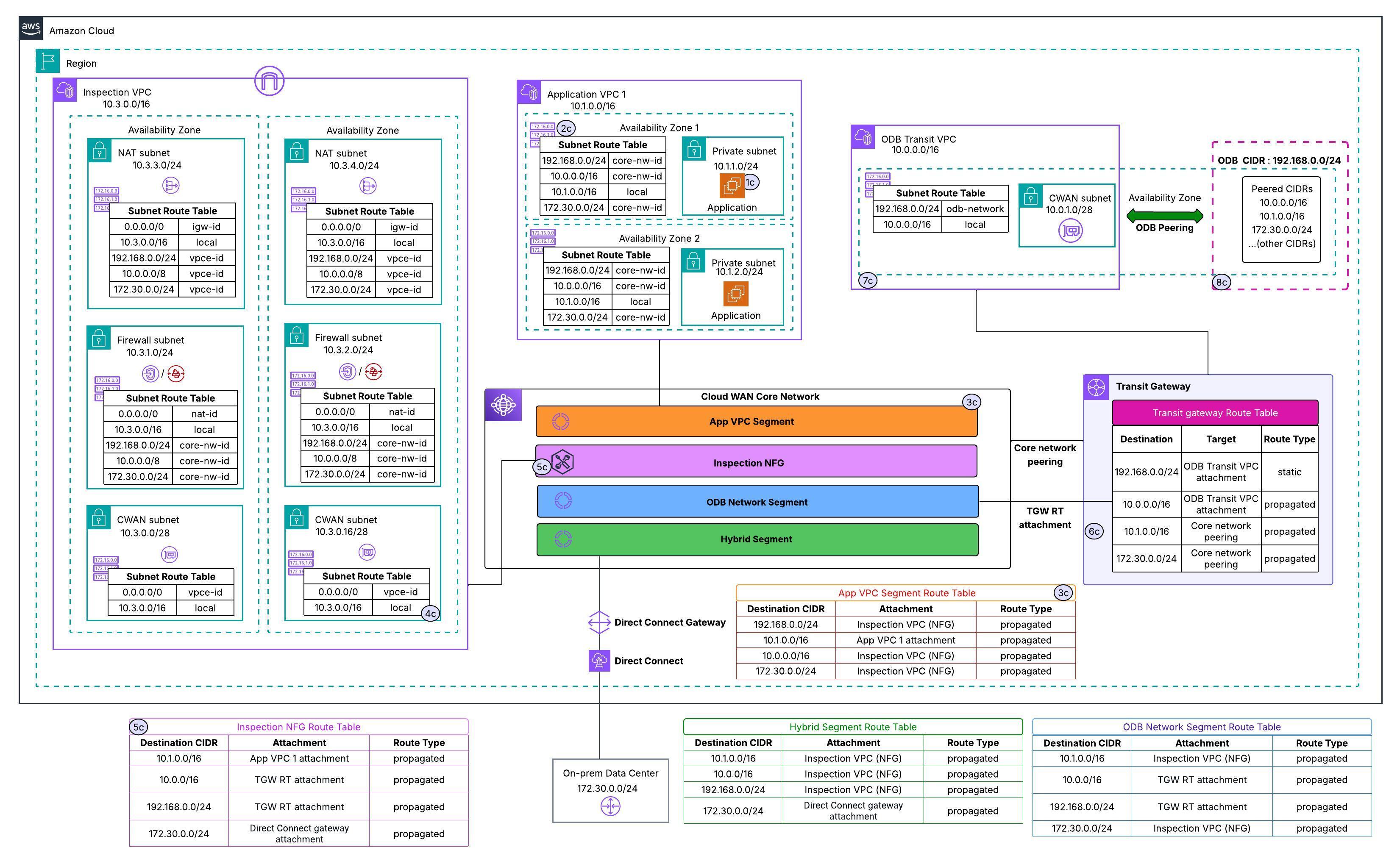

図 2: AWS Cloud WAN のサービス挿入を使用した東西トラフィック検査

send-via アクションは ODB Network セグメントと App VPC セグメント (およびオンプレミストラフィック用の hybrid セグメント) の間に、検査 NFG を経由するよう設定されます。

以下は東西トラフィックフロー (図 2 の ‘c’) の手順です。

アプリケーション VPC 内の Amazon EC2 インスタンスが Oracle データベースのホスト名を解決し、データベース接続を開始します。
アプリケーション VPC のサブネットルートテーブルには ODB ネットワーク CIDR が AWS Cloud WAN コアネットワークアタッチメントを指すルートがあります。パケットは AWS Cloud WAN コアネットワークに転送されます。
App VPC セグメント (またはオンプレミストラフィックの hybrid セグメント) と ODB Network セグメント間に send-via アクションが設定されています。AWS Cloud WAN のルーティングテーブルがパケットを NFG アタッチメント経由で検査 VPC に転送します。
パケットは検査 VPC に到着し、検査のためファイアウォールエンドポイントにルーティングされます。
検査後、パケットは検査 VPC を出て NFG アタッチメント経由で AWS Cloud WAN コアネットワークに再入します。
AWS Cloud WAN は検査後のトラフィックを Transit Gateway ルートテーブルアタッチメントにルーティングします。Transit Gateway から BGP で動的に伝播された ODB ネットワーク CIDR がそこに存在します。
Transit Gateway がパケットを ODB トランジット VPC に転送します。ODB トランジット VPC のサブネットルートテーブルがパケットを ODB ピアリング接続経由で ODB ネットワークにルーティングし、Oracle データベースに到達します。
戻りトラフィックは対称的な逆パスをたどります。send-via アクションは双方向で、ODB ネットワークからのトラフィックもアプリケーション VPC に到達する前に同じ検査 VPC を通過します。

オンプレミストラフィックも同じパターンに従います。hybrid セグメントで Direct Connect または AWS Site-to-Site VPN アタッチメントを通じて AWS Cloud WAN に入り、ODB ネットワークに到達する前に検査 VPC を通過します。

南北トラフィックフロー (インターネット送信トラフィックの send-to アクション)

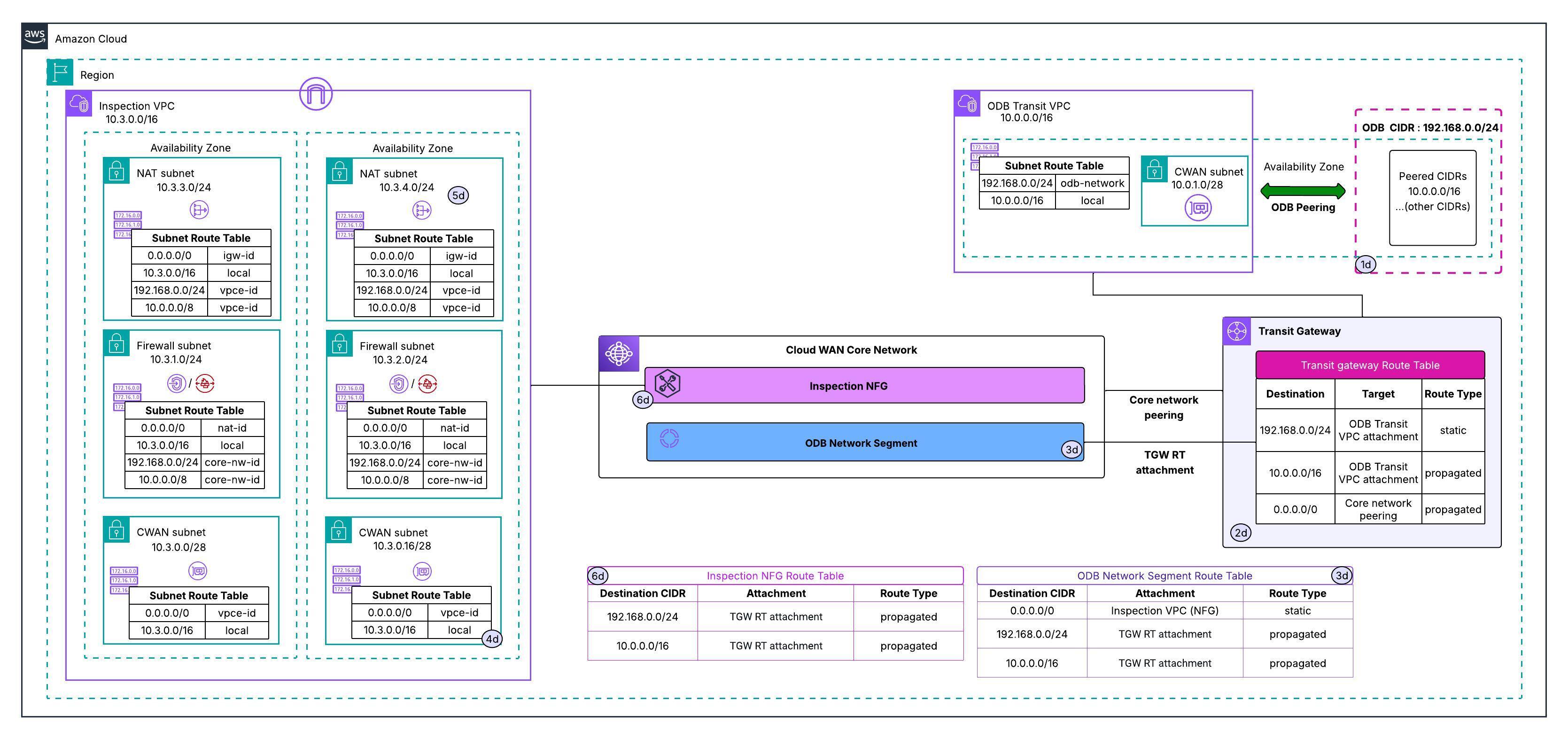

図 3: AWS Cloud WAN のサービス挿入を使用した南北インターネット送信トラフィック検査

図 3 のように、ODB Network セグメントに検査 NFG を指す send-to アクションが設定されています。ODB@AWS からのインターネットエグレスは OCI 側または AWS 側のいずれかで可能です。本記事では AWS 側のエグレスパターンを扱います。ODB ネットワークからのインターネット宛てトラフィックは検査 VPC に誘導され、検査後に NAT ゲートウェイとインターネットゲートウェイを経由してインターネットに出ます。パターン 1 と同様に、ピアリングされた CIDR プレフィックスリストに特定の宛先 CIDR を設定する必要があります。

以下はこのフロー (図 3 の ‘d’) の手順です。

ODB ネットワークからのインターネット宛てトラフィックが、OCI 側のピアリングされた CIDR プレフィックスリストで設定されたルートに一致し、次のホップとして ODB ピアリング接続にパケットを転送します。パケットは ODB トランジット VPC に入ります。
ODB トランジット VPC がパケットを Transit Gateway に転送します。Transit Gateway は TGW ルートテーブルアタッチメント経由で AWS Cloud WAN コアネットワークにパケットを送信します。
ODB Network セグメントに send-to アクションが設定されているため、AWS Cloud WAN のルーティングテーブルがインターネット宛てパケットを NFG アタッチメント経由で検査 VPC に転送します。
パケットは検査 VPC に到着し、検査のためファイアウォールエンドポイントにルーティングされます。
検査を通過したパケットは NAT ゲートウェイに転送されます。NAT ゲートウェイがソース NAT を実行し、インターネットゲートウェイにパケットを転送してインターネットに送出します。
インターネットからの戻りトラフィックはインターネットゲートウェイに到着し、NAT ゲートウェイでアドレス変換を経てファイアウォールに戻り検査されます。検査後、パケットは NFG アタッチメント経由で AWS Cloud WAN コアネットワークに再入します。NFG ルートテーブルには TGW ルートテーブルアタッチメントを指す ODB ネットワーク CIDR の伝播ルートがあり、パケットは Transit Gateway、ODB トランジット VPC を経由して ODB ネットワークに戻ります。

これらのパターンはマルチリージョンデプロイメントにも拡張できます。リージョン VPC、Transit Gateway、検査インフラストラクチャを同じ AWS Cloud WAN コアネットワークにアタッチすることで、追加リージョンをオンボードできます。

考慮事項

Oracle Database@AWS のネットワーク検査を実装する際は、以下の考慮事項を念頭に置いてください。

ODB ピアリングされた CIDR – ピアリングされた CIDR リストは、ピアリング接続を通じて ODB ネットワークと通信可能なすべての CIDR を定義します。東西トラフィックの場合、アプリケーション VPC CIDR (プライマリおよびセカンダリ) とオンプレミスネットワーク CIDR を含めます。AWS 経由で出る南北インターネット宛てトラフィックの場合、データベースが到達する必要がある特定のインターネット宛先 CIDR を含めます。本記事の執筆時点では 0.0.0.0/0 エントリは許可されていないため、ピアリングされた CIDR の制限に準拠する個別の CIDR 範囲にインターネット宛先を分割する必要があります。検査は透過的でオリジナルのソース IP を保持するため、検査 VPC CIDR を含める必要はありません。ピアリングされた CIDR の設定と制限については「Oracle DB@AWS Internet Outbound Traffic」を参照してください。
フロー対称性のためのアプライアンスモード – 検査 VPC の Transit Gateway アタッチメント (パターン 1) または AWS Cloud WAN アタッチメント (パターン 2) でアプライアンスモードを有効にしてください。有効にしないと、往路と復路が異なるアベイラビリティゾーンを通過し、ステートフル検査が破綻する可能性があります。
AWS Network Firewall ネイティブ Transit Gateway アタッチメント – AWS Network Firewall は専用の検査 VPC なしで東西検査を行うネイティブ Transit Gateway アタッチメントをサポートしています。南北の送信トラフィックには NAT ゲートウェイを備えた別の VPC が引き続き必要です。
DNS トラフィックパス – ODB ネットワークへの DNS クエリはデータトラフィックと同じ検査パスを通ります。ファイアウォールルールで考慮するか、検査をバイパスするために ODB トランジット VPC に Amazon Route 53 Resolver アウトバウンドエンドポイントを配置してください。
マルチリージョンデプロイメント – クロスリージョンのレイテンシーとデータ転送コストを回避するため、各リージョンに検査 VPC をデプロイしてください。パターン 2 では、AWS Cloud WAN の機能 (シングルホップモード) でどのリージョンの検査 VPC を使用するかを制御できます。

まとめ

本記事では、Oracle Database@AWS に対する集中ネットワークトラフィック検査を実装する方法を紹介しました。単一リージョンデプロイメントでは AWS Transit Gateway と集中検査 VPC を、マルチリージョンアーキテクチャでは AWS Cloud WAN のサービス挿入を使用します。ODB トランジット VPC はインライン検査をサポートしないため、どちらのアプローチも専用の検査 VPC 経由でトラフィックをルーティングします。詳細は「AWS Network Firewall のドキュメント」、「AWS Cloud WAN サービス挿入のドキュメント」、「Oracle Database@AWS ユーザーガイド」を参照してください。
