EKS 上的 GPU 工作负载：节点、网络与高性能存储的架构实践

摘要：本文是《企业级 EKS 集群生产环境配置最佳实践》系列第二篇，承接第一篇搭建的生产级 EKS 基础，聚焦 GPU 工作负载链路的深度架构实践。文章围绕 GPU 工作负载的三层架构 —— 计算节点、网络邻近性、高性能存储 —— 展开，覆盖 P5 / P5e / P5en / P6(B200 / B300) / G6e / G7e / G7 等 GPU 实例系列的 EFA 多网卡精确摆位(含 p6-b300 非对称拓扑)、四种定价模式的 Launch Template 设计、基于 topology.k8s.aws/network-node-layer-N 的 AWS 原生拓扑感知调度，以及 FSx for Lustre(PERSISTENT_2)与 S3 Express One Zone + Mountpoint CSI Driver 这两类高性能存储按访问模式的选型，并以一套声明式 Terraform 模块完整实现。

一、引言：GPU 工作负载的架构挑战

1.1 系列定位

本文是《企业级 EKS 集群生产环境配置最佳实践》系列第二篇。第一篇搭建了通用的生产级 EKS 基础(私有 API、Pod Identity、运行时隔离、四种 CSI Driver)；本篇在其上聚焦 GPU 工作负载链路，让集群”能训练、能推理”。

1.2 三层架构挑战

第一篇给出了”能跑起来”的通用集群，本篇聚焦其上的 GPU 工作负载，让集群”能训练、能推理”。随着生成式 AI 与大模型训练在企业环境的快速落地，GPU 工作负载对计算、网络、存储三层都提出了超越通用节点的要求：

• 计算层：GPU 驱动、EFA 多网卡、Device Plugin 协同
• 网络层：allreduce(分布式训练中跨 GPU / 节点聚合梯度的集合通信操作，其延迟直接受节点间网络距离影响，这正是第四章网络邻近性的立论基础)延迟对网络拓扑敏感，需要感知 bottom-layer network node 邻近性
• 存储层：训练需要高聚合吞吐，S3 Express One Zone 作为低延迟、高 TPS 的对象存储选项按访问模式选型，而不是按”训练 vs 推理”简单二分

GPU 节点组采用 Managed Node Groups 而非 Karpenter，以便在 Launch Template 中精确控制 EFA 多网卡配置与定价模式。第一篇概览了 EBS / EFS / FSx / S3 四种 CSI Driver 的接入方式，本文将深入 FSx for Lustre 与 S3 Express One Zone 这两类高性能存储的特征、适用访问模式、架构设计与已知限制。

1.3 本文能得到什么

读完本文，读者能够：

• 按实例型号正确配置 EFA 多网卡，避免 AttachmentLimitExceeded 等常见启动错误
• 为分布式训练场景选择合适的邻近性调度方案(Placement Group vs Topology Label)
• 按访问模式为 GPU 工作负载选择合适的高性能存储并规避已知的版本兼容性问题
• 使用本系列开源的 Terraform 模块以声明式方式部署 GPU 节点组

1.4 架构总览图

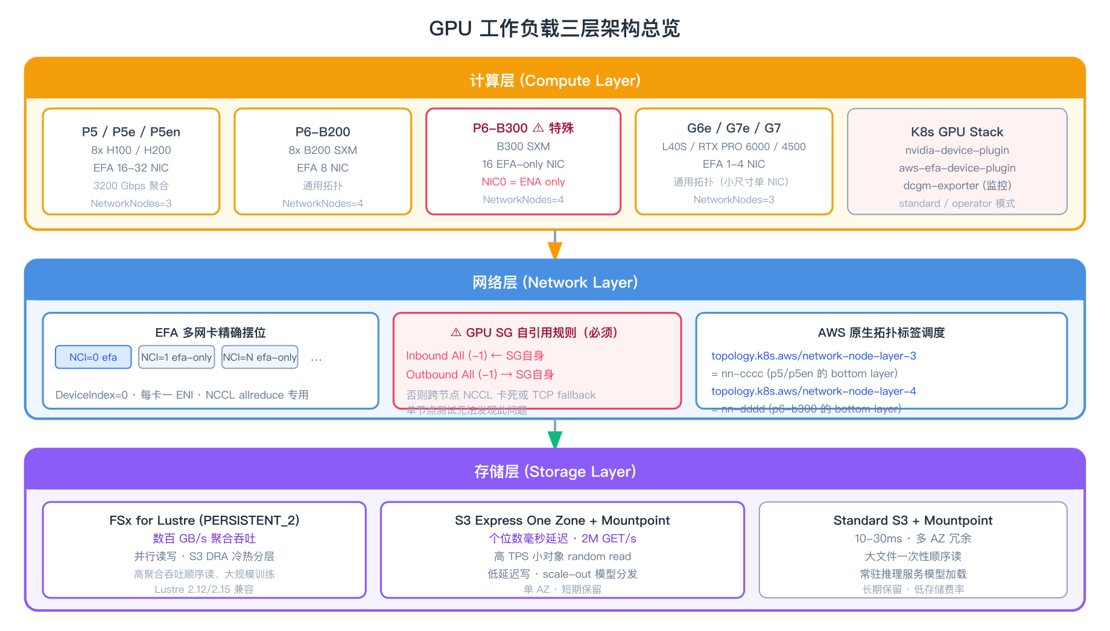

[图 1. GPU 工作负载三层架构总览]

二、GPU 节点组：EFA 多网卡设计

2.1 EFA 在 GPU 训练中的作用

• Elastic Fabric Adapter：AWS 专用的 HPC 互联，支持 OS-bypass(绕过内核网络协议栈、用户态直接收发数据包，显著降低通信延迟)
• 为 NCCL(NVIDIA Collective Communication Library，多 GPU 集合通信库)allreduce 提供低延迟、高带宽的集合通信通道
• 多网卡并行为大规模分布式训练提供极高的聚合带宽(以 p5.48xlarge 为例，总聚合网络带宽 3,200 Gbps，其中 EFA 最高 3,200 Gbps，IP 流量最高 800 Gbps，两者共享同一条 3,200 Gbps 总管道；参见 EFA configuration for accelerated instance types)

2.2 ENI 配置的三元组

每张 EFA 网卡在 Launch Template 中由三个字段精确定位：

• NetworkCardIndex：对应物理 NIC 卡槽(0..N)
• DeviceIndex：单张 NIC 卡内的接口序号。AWS 官方推荐的拆分布局是：主网卡 NCI=0 的主接口用 DeviceIndex=0(InterfaceType=interface)；若在 NCI=0 上再放一张 EFA 接口则用 DeviceIndex=1(efa-only)；NCI≥1 的每张附加卡其 EFA-only 接口用 DeviceIndex=0。本模块为简化在 NCI=0 上直接采用一张合并的 efa(ENA+EFA)接口(DI=0)，因此各次卡(NCI≥1)统一 DeviceIndex=0(参考 EFA configuration for accelerated instance types)
• InterfaceType：interface(纯 ENA)/ efa(ENA+EFA)/ efa-only(仅 EFA)

2.3 通用拓扑模式

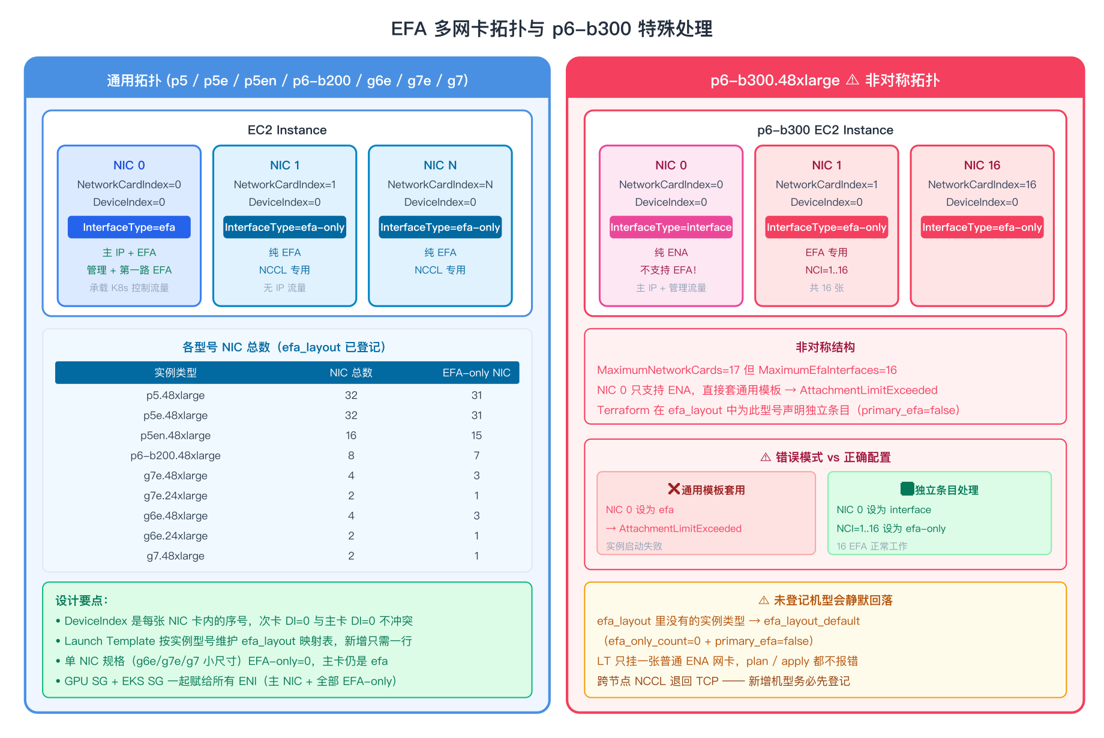

[图 2. EFA 多网卡拓扑与 p6-b300 特殊处理]

对 p5、p5e、p5en、p6-b200 以及 g6e / g7e / g7 的多网卡规格，采用统一模式：

ENI 0:    NetworkCardIndex=0, DeviceIndex=0, InterfaceType=efa
          (主 IP + EFA,承载管理流量与第一张 EFA 通道)
ENI 1..N: NetworkCardIndex=1..N, DeviceIndex=0, InterfaceType=efa-only
          (纯 EFA,专供 NCCL 使用;DeviceIndex 是每张 NIC 卡内的序号,
           次卡的 DI=0 与主卡 DI=0 不冲突)

各型号 N 的取值(Terraform 模块在 local.efa_layout 里维护实例类型→NIC 布局的映射表；数字对应每张 Network Card 上挂一个 ENI 的部署模式)：

更小的规格只有 1 张 Network Card，EFA-only NIC 数为 0(g6e.8/12/16xlarge、g7e.8/12xlarge、g7.8/12/24xlarge)，但主卡依然是 InterfaceType=efa(ENA + EFA 合并在同一张卡上)，因此仍可使用 EFA，只是没有多网卡聚合带宽；g6e / g7e 的 2xlarge 与 4xlarge 不支持 EFA，模块的 efa_layout 有意不收录这些规格 —— 未收录的实例类型会回落到”无 EFA”默认值，Launch Template 只挂一张普通 ENA 网卡且不报错，声明新机型前务必先在 efa_layout 里登记。

2.4 p6-b300.48xlarge 的特殊拓扑

p6-b300 具有 MaximumNetworkCards=17 但 MaximumEfaInterfaces=16 的非对称结构，其 NIC 0 仅支持 ENA，不接受 EFA。直接套用上述通用模式(在 NIC 0 上放置 EFA 接口)会被 EC2 拒绝、导致实例启动失败。

Terraform 模块在 local.efa_layout 中为此型号声明独立条目(primary_efa = false + efa_only_count = 16)，Launch Template 自动生成下列 NIC 配置：

ENI 0:     NetworkCardIndex=0,  DeviceIndex=0, InterfaceType=interface  (纯 ENA)
ENI 1..16: NetworkCardIndex=1..16, DeviceIndex=0, InterfaceType=efa-only (EFA)

架构启示：LT 代码不能对所有 EFA-capable 实例一刀切，需要按实例型号维护一张拓扑表 —— 模块用一个 locals map 把这张表代码化，新增机型只需多一行条目。

2.5 EFA Userspace 的完整性

EKS GPU AMI 默认仅包含 kernel-side EFA 模块(驱动和 ibverbs 支持)，不包含 /opt/amazon/efa/ 下的 userspace 工具链(libfabric、openmpi、fi_info 诊断工具等)。对于依赖 host libfabric 的工作负载以及需要在节点级别做 EFA 诊断的场景，userspace 是必须的。

Terraform 模块通过 gpu_install_efa_userspace = true(默认开启)在节点 userdata 中调用 efa_installer.sh(不带 --minimal，以确保包含 libfabric)，在实例启动阶段自动补齐完整 userspace。版本由 gpu_efa_installer_version 固定(默认 1.48.0)，让节点 bringup 可重现。

2.6 EFA 与 Pod ENI 的关系澄清

第一篇介绍过 VPC CNI 的 Pod ENI(branch ENI)机制，用于 Pod 级别安全组。EFA 多网卡使用的是 primary / secondary ENI(trunk ENI)，与 Pod ENI 属于不同的 ENI 子系统，两者的额度独立计算、互不占用。GPU 节点即使启用了 ENABLE_POD_ENI=true，EFA 网卡数量也不会受影响。

2.7 GPU 安全组的 EFA 自引用要求

AWS 对 EFA 启用的安全组有一条硬性要求(参见 Get started with EFA — Step 1: Prepare an EFA-enabled security group)：

An EFA requires a security group that allows all inbound and outbound traffic to and from the security group itself.

也就是 GPU 节点的安全组必须同时包含两条自引用规则：

为什么是”自引用”？跨节点的 EFA / NCCL 流量走的是 RDMA over EFA(基于 ibverbs)，既不是标准 TCP/UDP 端口、也不在 VPC 内常规的”放行整个子网 CIDR“规则覆盖范围内。只有显式让 SG 信任自己，同 SG 内不同节点之间的 EFA 流量才能通过。这个失败模式的特点是单节点测试完全正常(fi_pingpong 单机能通、单卡 NCCL 单机 all-reduce 能跑)，只有跨节点 NCCL 会卡死或回退到 TCP fallback，排查难度高。

新创建的 SG 默认 outbound 是 0.0.0.0/0，EFA 通信表面上能跑通，但企业环境通常通过 SCP / 合规策略收紧默认 outbound；一旦默认规则被改动而没有显式 self-egress，EFA 就会断。Terraform 模块 eks-gpu-nodegroup 因此在 GPU SG 上显式声明两条 aws_security_group_rule(inbound + outbound)、source/destination 都指向 SG 自身，作为防御性最佳实践，与 AWS 文档对齐。

Launch Template 把 GPU SG 与 EKS cluster security group 一起赋给所有 ENI(主 NIC + 全部 EFA-only NIC)，保证 K8s control plane 通信与 EFA 数据面共存。

三、四种定价模式的 Launch Template 架构

3.1 四模式设计

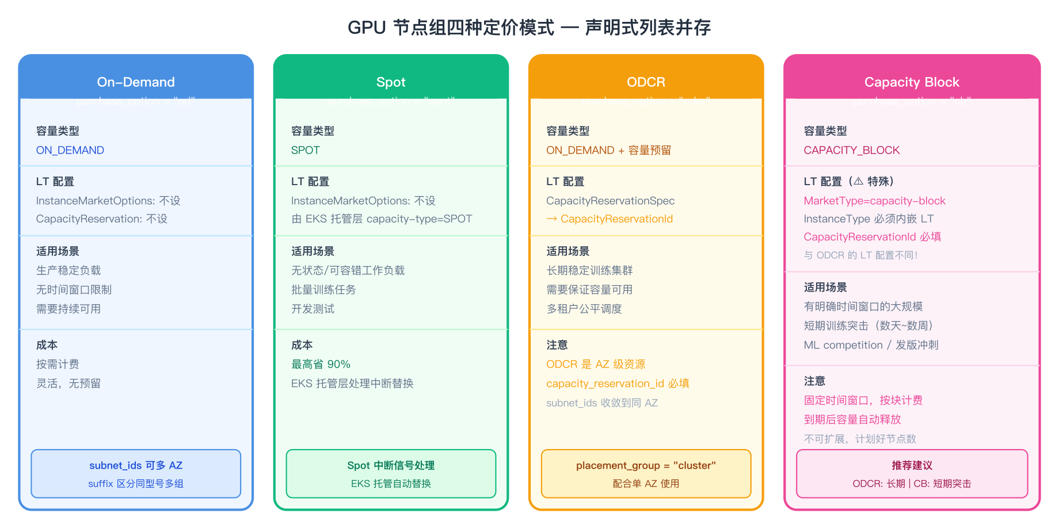

[图 3. GPU 节点组四种定价模式]

为覆盖生产环境中多样的成本与可用性需求，GPU 节点组支持 4 种逐条声明的定价模式，每个 gpu_nodegroups 条目通过 purchase_option 字段选一种：

模块在 plan 阶段对每条目独立校验 odcr / cb 必须给出 capacity_reservation_id；而 placement_group = “cluster” 只有在该条目收敛到单个 AZ 时才会真正创建 Placement Group —— 多 AZ 的条目会被静默跳过(既不报错也不提示)，因此声明 cluster PG 时务必同时用 subnet_ids 收敛到一个 AZ。与早期 Bash 脚本的”4 个互斥开关”不同，Terraform 列表允许同一集群内并存任意数量、任意定价模式组合的 GPU 节点组，这是声明式入口的直接收益(详见 §3.3)。

3.2 LT 与 EKS 节点组层的协同

定价模式在两个层面共同表达：Launch Template 设置实例市场属性，EKS Managed Node Group 通过 --capacity-type 参数选择对应的容量类型。

关键点：Spot 模式下 LT 不写入 InstanceMarketOptions，由 EKS 托管层的 capacity-type=SPOT 控制；Capacity Block 必须在 LT 中显式设置 MarketType=capacity-block 并嵌入 InstanceType，与 ODCR 的 LT 配置不同。

3.3 多 NG 共存

生产中常常需要同一账户、同一集群内并存多个 GPU 节点组(例如不同 ODCR、不同 AZ、不同型号)。Terraform 模块 eks-gpu-nodegroup 把节点组定义为一个显式列表 gpu_nodegroups，每个条目对应一个独立的 EKS Managed Node Group + Launch Template。整个 GPU 节点组模块由总开关 install_gpu_nodegroups = true 启用(默认 false)；开关打开后，再由 gpu_nodegroups 列表声明要创建哪些具体节点组(列表为空则不创建任何节点组)：

用法示例：

gpu_nodegroups = [
  # 同型号 p5 在不同 AZ 各部署一组,通过 subnet_ids 收敛 AZ + suffix 区分
  { gpu_type = "p5.48xlarge", purchase_option = "od",
    subnet_ids = ["subnet-az3-private"], suffix = "-az3", desired_capacity = 2 },
  { gpu_type = "p5.48xlarge", purchase_option = "od",
    subnet_ids = ["subnet-az4-private"], suffix = "-az4", desired_capacity = 2 },
  # ODCR / Capacity Block 直接给 capacity_reservation_id
  { gpu_type = "p6-b200.48xlarge", purchase_option = "odcr",
    subnet_ids = ["subnet-az3-private"], suffix = "-1",
    capacity_reservation_id = "cr-xxxxxxxx",
    placement_group = "cluster", desired_capacity = 4 },
]

声明式带来的好处：新增一个节点组 = 列表多一个条目；下次 terraform apply 自动创建，不需要给脚本翻新一组环境变量。ODCR 和 Capacity Block 路径会根据预留 ID 自动嵌入 Launch Template 与 EKS NG 的 --capacity-type，无需手动管理这层耦合。

四、网络邻近性：基于 AWS 原生拓扑标签的调度

第一篇聚焦在”把集群跑起来”，未涉及跨节点训练的网络拓扑问题。对于分布式训练，节点间网络距离直接影响 allreduce 性能，本章展开这一维度的架构设计。

4.1 训练工作负载的拓扑敏感性

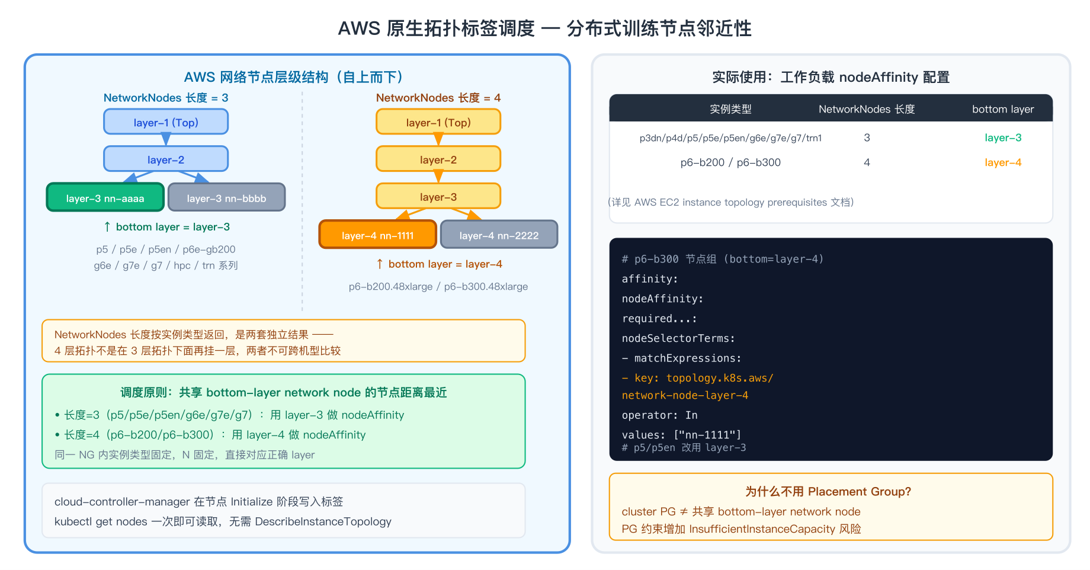

[图 4. AWS 原生拓扑标签调度 — 训练节点邻近性]

按 AWS EC2 instance topology 文档，DescribeInstanceTopology 返回的 NetworkNodes 是一个自上而下的网络节点列表，其中最后一项是连到实例的那个网络节点(bottom layer)。两个实例的 NetworkNodes 共享的层级越低(越接近末尾)，它们之间的跳数越少；只有都共享 bottom layer 的实例距离最近。

对于数十节点规模的分布式训练，把所有节点收敛到同一 bottom-layer network node 是重要的性能优化目标。

4.2 两种方案对比：Placement Group vs 直接读 AWS 拓扑标签

AWS 提供 cluster 策略的 Placement Group，目标是把实例放到”低延迟的网络分组”。但实测表明，在 p5 类型实例上，cluster PG 与”实例之间是否共享 bottom-layer network node”之间存在差异 —— 同一 PG 内的多个实例可能落在不同的 bottom-layer network node，只保证共享上一层。对训练工作负载而言，这一保证并不足以带来显著的 allreduce 性能提升，而 PG 约束反而可能加剧 InsufficientInstanceCapacity 的发生概率。

基于此，默认采用直接读 AWS 原生拓扑标签的方案，不写任何自定义标签：

1. 不使用 Placement Group(gpu_nodegroups 条目的 placement_group 默认 "none"，只在确实需要 cluster PG 的场景显式开启)
2. 节点 Ready 后，直接读取 cloud-controller-manager 注入的 topology.k8s.aws/network-node-layer-N 与 topology.k8s.aws/zone-id
3. 用 option_show_nodegroup_topology.sh 按 NG 打印 topology inventory，按 bottom-layer network node 分组
4. 由工作负载通过 nodeAffinity 直接绑定到 AWS 原生标签

4.3 拓扑数据来源：K8s 节点标签

AWS cloud-controller-manager 在节点 Initialize 阶段就把每个 GPU 实例的网络层级写入节点标签，运维工具 option_show_nodegroup_topology.sh 只需 kubectl get nodes 一次即可拿到全部数据，无需调用 ec2:DescribeInstanceTopology，也不依赖 eks:DescribeNodegroup / autoscaling:DescribeAutoScalingGroups 等额外 IAM 权限(在 SCP 受限环境中尤其重要)。

每个 GPU 节点上由 cloud-controller-manager 写入的标签示意(自上而下，最后一项连到实例)：

topology.k8s.aws/network-node-layer-1 = nn-aaaa   # top layer
topology.k8s.aws/network-node-layer-2 = nn-bbbb   # 中间层
topology.k8s.aws/network-node-layer-3 = nn-cccc   # 3-node 拓扑上是 bottom layer
topology.k8s.aws/network-node-layer-4 = nn-dddd   # 仅 4-node 拓扑存在,是 bottom layer
topology.k8s.aws/zone-id              = usw2-az1

每种实例类型固定返回 3 个或 4 个 NetworkNodes，详见 AWS Prerequisites for Amazon EC2 topology：

4.4 不叠加自定义标签

Terraform 模块不在 GPU 节点上写任何自己的 label，只让运维工具读取 AWS 原生标签后打印 inventory。

为什么不再做反向编号或别名：

• AWS 文档使用的术语就是 network nodes / top layer / bottom layer，自创 leaf / spine / aggregator / depth 概念会引入与 AWS 文档不一致的 terminology
• p5/p5en 与 p6-b300 的 NetworkNodes 长度本来就不同(3 vs 4)，任何”反向统一编号”都是脚本层的额外抽象，而不是 AWS 的客观事实
• 直接面对 AWS 原生 layer-N 编号，workload YAML 与 AWS 文档的字段一一对应，任何阅读 AWS topology API 文档 的人都能立即对得上

4.5 工作负载端的使用

直接使用 AWS 原生 label。一个 NG 内的实例类型固定，因此 network-node-layer-N 的 N 也固定，只要按机型选对应的层即可。

# p6-b300 节点组(NetworkNodes 长度=4,bottom layer 是 layer-4)
affinity:
  nodeAffinity:
    requiredDuringSchedulingIgnoredDuringExecution:
      nodeSelectorTerms:
        - matchExpressions:
            - key: topology.k8s.aws/network-node-layer-4
              operator: In
              values: ["nn-dddd"]
            - key: topology.k8s.aws/zone-id
              operator: In
              values: ["usw2-az1"]

如果 NG 跑的是 p5 / p5en(NetworkNodes 长度=3)，把 network-node-layer-4 改为 network-node-layer-3。

运维工具 ./scripts/option_show_nodegroup_topology.sh 按 NG 打印每个节点的 layer-1..N 链路并按 bottom-layer network node 分组，便于挑出含 N 个以上节点的同 bottom-layer 子集供工作负载 nodeAffinity 使用。这是一个保留为 Bash 的运维工具：它读取的是运行中节点的 K8s 标签，不属于基础设施声明，因此不进入 Terraform 模块。注意它与 option_verify_gpu_efa.sh 都按 eks.amazonaws.com/nodegroup=<ng> 标签筛选节点，而该标签只有 EKS Managed Node Group 才会写入，因此在 node_management = “self_managed” 的集群上这两个脚本查不到节点，需改用自定义 label 或 ASG 名称筛选。

4.6 拓扑严格性如何在 Terraform 路径下保证

对于要求所有节点严格共享同一 bottom-layer network node 的严苛场景，Terraform 路径不再像 Bash 那样在节点创建后做”校验失败则缩到 0″的命令式 gate——这种 post-create assertion + 回滚动作天然不属于声明式模型。推荐做法是 apply 完成后用运维工具显式验证：

1. ./scripts/option_show_nodegroup_topology.sh <ng_name> —— 打印拓扑清单，人工或 CI 判断 bottom-layer 是否收敛
2. ./scripts/option_verify_gpu_efa.sh <ng_name> --multi N —— 真实跑一次跨节点 NCCL all-reduce，直接以带宽是否达标作为验收标准(详见 §8.7)

如果当前 NG 节点未落在同一 bottom-layer，把它 scale 到 0、修改 gpu_nodegroups 列表中的 subnet_ids / placement_group 后重新 apply 即可。

五、节点本地存储：Instance Store 与容器运行时的解耦

第一篇介绍了系统节点通过双 EBS + LVM 把 /var/lib/containerd 从根盘剥离，解决容器 I/O 与系统 I/O 竞争问题。GPU 节点继承该设计，但由于 *d / i4g 系列自带 Instance Store NVMe，需要额外引入一层本地 scratch 存储 /data，并严格区分两者用途——容器运行时必须留在 EBS，本地 scratch 才挂 Instance Store。本章展开这一设计的细节。

5.1 训练场景的本地 I/O 需求

大规模训练过程中，checkpoint 写入、dataset shuffle、中间 tensor 缓存等对本地 I/O 带宽要求极高。EBS 虽然稳定，但带宽和延迟受网络限制；GPU 实例自带的 Instance Store NVMe 是更合适的 scratch 层。

5.2 Instance Store 的特殊性

• 临时存储：实例 stop/start 时 Instance Store 数据完全丢失，每次启动都需要重新格式化，因此无法通过 /etc/fstab 使用稳定 UUID 挂载
• 无需付费：容量包含在实例价格中
• 不同 GPU 实例规格的本地盘配置差异很大：P5 / P5e / P5en、P6、G6 / G6e、G7 / G7e 各系列的全部规格都标配 NVMe Instance Store，但盘数与单盘容量随规格变化 —— 以 G6 为例，g6.xlarge 是 1 块 250 GB，g6.48xlarge 是 8 块合计约 7.5 TB。正因为盘的数量不固定，节点 userdata 在启动阶段动态扫描块设备的 model 字段识别 Instance Store NVMe(model 字符串里包含 Instance Storage)并把找到的所有盘一起 stripe，而不是按实例名硬编码。

5.3 模块实现

• gpu_enable_local_lvm = true 时(默认开启)，在 userdata 中扫描所有 Instance Store NVMe
• 通过 LVM 把多块盘 stripe 成 vg_local/lv_scratch，挂载到 /data(挂载点可通过 gpu_local_lvm_mount 覆盖，文件系统类型由 gpu_local_lvm_fs 控制，默认 xfs)
• 使用 systemd oneshot 单元而非 /etc/fstab：每次启动都重新扫描、初始化、挂载，避免磁盘 UUID 变化导致 fstab 失效

5.4 与容器运行时 LVM 的严格隔离

第一篇介绍过系统节点用双 EBS + LVM 把 /var/lib/containerd 从根盘剥离。GPU 节点也继承这个设计，但面临新的风险：绝不能把容器运行时放到 Instance Store 上，否则节点重启后镜像和容器状态全丢。

节点 userdata 同样按设备 model 字段(Amazon Elastic Block Store vs Instance Storage)识别 EBS 数据盘，而非依赖磁盘序号或大小，确保 /var/lib/containerd 永远挂在 EBS 上，/data 永远挂在 Instance Store 上，两者互不交叉。

六、训练场景存储：FSx for Lustre 架构

6.1 Lustre 在训练链路中的定位

• 高聚合吞吐：PERSISTENT_2 文件系统按 PerUnitStorageThroughput 线性扩展，单系统可达数百 GB/s
• 并行 I/O：多节点同时读写不互相阻塞
• 与 S3 深度集成：通过 Data Repository Association(DRA)把冷数据存 S3，热数据 lazy-load 到 Lustre，显著降低成本

6.2 典型训练数据流

┌──────────┐   async lazy    ┌──────────────┐   parallel read    ┌──────────┐
│   S3     │ ◄──────────────►│ FSx Lustre   │ ──────────────────►│ GPU Pods │
│ (cold)   │   export/import │ (hot, GB/s)  │    (NCCL, MPI)     │          │
└──────────┘                 └──────────────┘                    └──────────┘

6.3 DeploymentType 与 Lustre 版本选型

FSx for Lustre 当前支持 Lustre LTS 2.10 / 2.12 / 2.15 三个版本，可通过 aws fsx update-file-system --file-system-type-version 在已有文件系统上升级版本(详见 Managing Lustre versions)。各 DeploymentType 创建时的默认 Lustre 版本对照如下：

重要兼容性要求：本方案在节点 user-data 中通过 dnf install lustre-client 安装客户端，AL2023 仓库当前提供的版本为 2.15.x，与 Lustre 2.10 服务端不兼容，与 2.12 服务端可兼容。若 FSx 使用 SCRATCH_2 或 PERSISTENT_1(默认 2.10)创建，挂载会失败并报告类似下面的错误(示意)：

mount.lustre: mount ... failed: Invalid argument
LustreError: Server MGS version (2.10.x.x) refused connection
  from this client with an incompatible version (2.15.x).

因此 EKS + AL2023 环境下应始终选择 PERSISTENT_2；若已存在的 SCRATCH_2 / PERSISTENT_1 文件系统不可重建，可先用 aws fsx update-file-system --file-system-type-version "2.12"(或 "2.15")把服务端升到客户端兼容的版本。

6.4 推荐的 FSx 创建命令

aws fsx create-file-system --file-system-type LUSTRE \
  --storage-capacity 1200 \
  --subnet-ids "$PRIVATE_SUBNET_A" \
  --security-group-ids "$FSX_SG" \
  --lustre-configuration \
      DeploymentType=PERSISTENT_2,PerUnitStorageThroughput=125

6.5 CSI Driver 集成

• EKS Managed Addon:aws-fsx-csi-driver
• 使用 Pod Identity 替代 IRSA(延续第一篇的身份管理方案)
• StorageClass 示例(动态制备 PERSISTENT_2 文件系统)：

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: fsx-training
provisioner: fsx.csi.aws.com
parameters:
  subnetId: ${PRIVATE_SUBNET_A}
  securityGroupIds: ${FSX_SG}
  deploymentType: PERSISTENT_2
  perUnitStorageThroughput: "125"

• 关于 S3 集成(DRA)：dataRepositoryAssociations 不是 aws-fsx-csi-driver 识别的 StorageClass 参数，动态制备的 StorageClass 也无法为 PERSISTENT_2 配置 Data Repository Association。CSI 仅 s3ImportPath / s3ExportPath / autoImportPolicy 这组 legacy 参数支持在 StorageClass 内接 S3，而它们只适用于 SCRATCH / PERSISTENT_1。PERSISTENT_2 链接 S3 必须走独立的 DRA API：待 PV 制备出 FSx 文件系统后，用 aws fsx create-data-repository-association --file-system-id <fsid> --file-system-path /ns --data-repository-path s3://my-training-bucket/ 单独建立关联；或改用静态制备引用一个已配好 DRA 的现有文件系统。

七、S3 Express One Zone + Mountpoint：低延迟、高 TPS 的对象存储选项

7.1 S3 Express One Zone 的特征

S3 Express One Zone 是 AWS 在 2023 年底推出的高性能 S3 存储类，使用一种新的 directory bucket 桶类型，与 Standard S3 桶在 ARN 格式与部分 API 行为上均不同。核心特征：

• 个位数毫秒延迟：与计算资源同 AZ 共置(co-located)，提供个位数毫秒级首字节延迟(AWS 官方表述为 single-digit millisecond，较 Standard 最高快约 10x)；Standard S3 经验上通常约 10–30 ms
• 单桶高 TPS：单个 directory bucket 最高可支持约 2,000,000 GET/s 与 200,000 PUT/s(TPS)，且无需按前缀分片即可达到(directory bucket 由系统自动横向扩展)
• 单 AZ：数据只在一个 AZ 内冗余，不跨 AZ，失去多 AZ 容灾，换取计算就近
• 成本曲线相反：每 GB-月存储费率高于 Standard，但每请求费率最高可比 S3 Standard 低约 80%(官方产品页口径)；此外对超过 512 KB 的请求，超出部分会按数据量额外计费(详见 S3 定价页)。整体适合”高频请求、短期保留”
• AWS 官方 use cases：产品页 列出 ML training / interactive analytics / streaming / HPC / media；推理服务并不在主推用例中

判断是否适合用 S3 Express，可以从三个问题入手：

1. 工作负载是否对首字节延迟或聚合 TPS 敏感？如否，Standard 桶就够
2. 数据是否能容忍单 AZ 不可用的风险？如否，不可选(没有跨 AZ 模式)
3. 数据保留时长是否较短？如长期保留，Standard 在存储费上更划算

7.2 Standard S3 与 S3 Express One Zone 对比

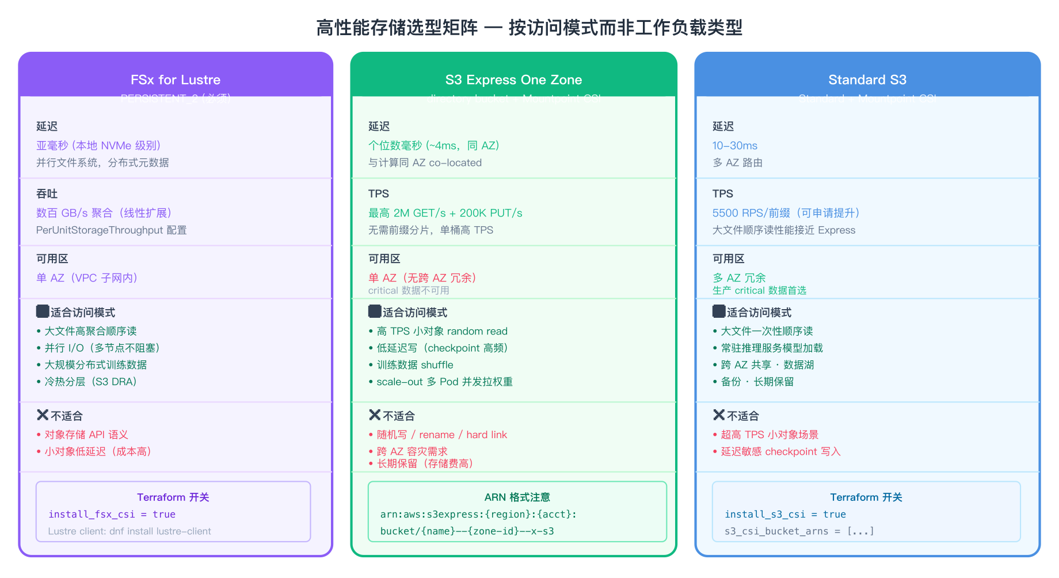

[图 5. 高性能存储选型矩阵 — 按访问模式选型]

常驻推理服务的模型加载 这一行特意放在 Standard 一列：模型加载完即驻留 GPU 显存、推理过程不再访问 S3，这是大文件一次性顺序读，Standard 已经够用，继续用 S3 Express 反而每月多付存储费。

7.3 ARN 格式差异

两类存储在 IAM 策略和 CSI Driver 配置中的 ARN 格式不同，混用会导致 Pod Identity 配置失败：

Standard S3:
  arn:aws:s3:::my-bucket
S3 Express One Zone:
  arn:aws:s3express:{region}:{account}:bucket/{name}--{zone-id}--x-s3
示例:
  arn:aws:s3express:us-east-1:123456789012:bucket/my-model--use1-az1--x-s3

S3 Express 的 ARN 结构包含 zone-id(如 use1-az1)和强制后缀 --x-s3。

7.4 Mountpoint 的 POSIX 语义限制

Mountpoint for S3 基于对象存储，不提供完整 POSIX 文件系统语义，且支持的能力随桶类型不同 —— 本章主用的 S3 Express directory bucket 比通用桶宽松：

S3 Express 的 append / rename 仅适用于位于可用区(AZ)的 directory bucket；位于 Local Zone 的 directory bucket 不支持。

7.4.1 实践意义

• 适合 —— 大文件只读挂载(如模型权重、数据集分片)、顺序写入(训练 checkpoint、日志 append)；在 S3 Express directory bucket 上，checkpoint 的 write-temp-then-rename 原子落盘可用(与 §7.2 把”训练 checkpoint 高频写”列入 S3 Express 列一致)
• 不适合 —— shuffle/swap、数据库文件、需要随机写的工作负载；通用桶上还需排除依赖 rename / append 的工作负载

7.5 CSI Driver 与 Pod Identity

• EKS Managed Addon:aws-mountpoint-s3-csi-driver
• Terraform 模块 eks-csi-drivers 根据 s3_csi_bucket_arns 列表动态构建 bucket-scoped IAM policy(aws_iam_role_policy)，并通过 aws_eks_pod_identity_association 绑定到 CSI Driver 的 ServiceAccount
• 避免广泛权限(如 AmazonS3ReadOnlyAccess)，符合最小权限原则；同一变量同时支持 Standard S3 与 S3 Express directory bucket 的 ARN 格式

7.6 何时不用 S3 Express One Zone

不要把 S3 Express 当成”性能更好的 S3″无脑替换。以下场景不适合或不必要：

• 数据需要跨 AZ 容灾：Express 是单 AZ 存储类，生产 critical 数据用 Standard
• 长期保留 / 数据湖 / 冷数据：存储费率劣势会随保留时长持续放大(按 GB-月线性累加)
• Standard 桶已满足需求：大文件顺序读上 Express 与 Standard 性能差距很小，迁移收益不抵成本
• 常驻推理服务的模型加载：这是 Pod 启动阶段的一次性顺序读，Standard + Mountpoint 已经够用；只有 scale-out 时多 Pod 并发拉同一权重才有 Express 的并发优势

八、端到端验证与最佳实践清单

8.1 两种 K8s GPU 栈部署模式：Standard vs Operator

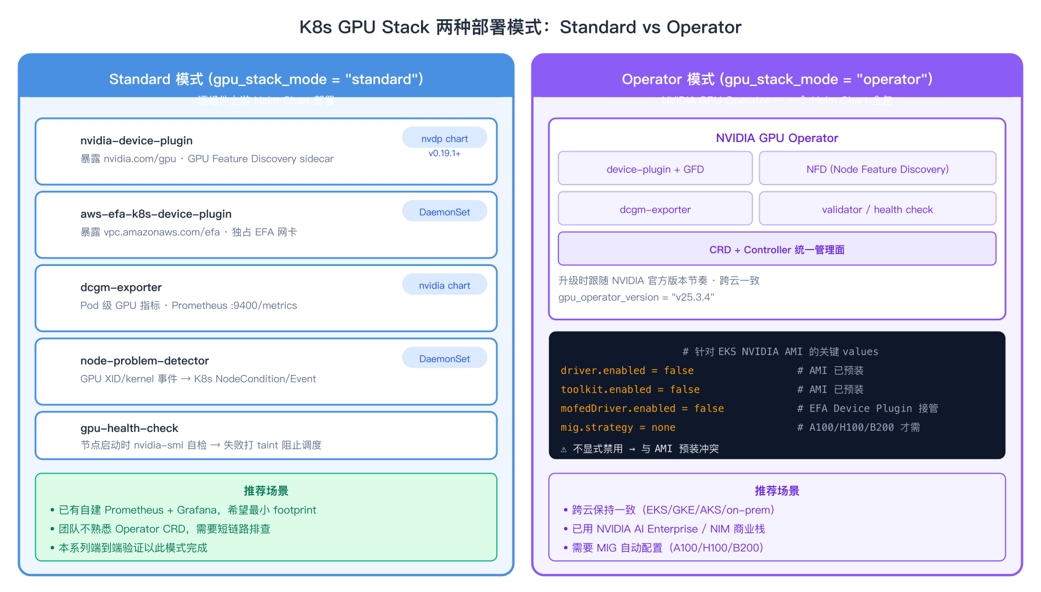

[图 6. K8s GPU Stack 两种部署模式：Standard vs Operator]

GPU 节点本身只是基础设施(driver + nvidia-container-toolkit + EFA + LVM)，要让 K8s 真正”看到 GPU 并能调度”，还需要在集群里装一套 K8s GPU stack(device plugin、Feature Discovery、监控、健康检查等)。Terraform 模块 eks-gpu-stack 提供两种互斥模式，通过 terraform.tfvars 的两个变量声明：

install_gpu_stack = true
gpu_stack_mode    = "standard"   # 或 "operator"

8.1.1 Standard 模式(默认)

逐组件用上游 Helm chart 部署，职责清晰、与 EKS NVIDIA AMI 已预装的 driver / toolkit 自然分工：

特点：

• 与 EKS NVIDIA AMI 直接配合 —— AMI 已经装好 driver / toolkit / NVIDIA Container Toolkit，Standard 模式只补 K8s 层组件，不重复装 driver
• 组件少、依赖浅、helm release 个数可控，适合已有自建 Prometheus 栈或希望对每个组件版本独立掌控的团队
• 出问题时排查路径短：每个组件是单独的 helm release / DaemonSet，日志聚焦

8.1.2 Operator 模式(NVIDIA GPU Operator)

由 NVIDIA 官方维护的 GPU Operator 一个 helm chart 全包，内部以 CRD + controller 方式拉起 device-plugin / GFD / NFD(Node Feature Discovery，节点特性发现)/ dcgm-exporter / validator 等子组件。Terraform 中启用方式：

install_gpu_stack    = true
gpu_stack_mode       = "operator"
gpu_operator_version = "v25.3.4"

针对 EKS NVIDIA AMI 的关键 chart values(模块默认值，可通过 gpu_operator_driver_enabled / gpu_operator_toolkit_enabled / gpu_operator_mofed_enabled / gpu_operator_mig_strategy 覆盖)：

driver.enabled  = false   # AMI 已预装,不让 Operator 再装一遍 driver
toolkit.enabled = false   # AMI 已预装 nvidia-container-toolkit
mig.strategy    = none    # MIG 仅 A100/H100/B200 启用,默认关
# 关闭 Operator 的 MOFED / RDMA,把 /dev/infiniband/uverbs* 交给 AWS EFA Device Plugin 接管
mofedDriver.enabled  = false   # 不部署 Operator 自带的 MOFED 驱动 DaemonSet
driver.rdma.enabled  = false   # 不在驱动容器里编译 RDMA 内核模块
#   模块变量 gpu_operator_mofed_enabled 封装了 mofedDriver.enabled 这一项

特点：

• 一个 chart 拉起整套 GPU stack，升级时跟随 NVIDIA 官方版本节奏，跨云一致(GKE / AKS / on-prem 都能用)
• 内置 dcgm-exporter / GFD / NFD / validator，监控开箱即用
• 适合纯 NVIDIA 工具链、希望统一管理面、未来可能切换 cloud provider 的团队
• 注意：driver / toolkit 必须显式禁用，否则会与 AMI 预装版本冲突；MOFED 走 chart 的 mofedDriver.enabled = false 关闭(模块变量 gpu_operator_mofed_enabled 封装了这一项)，并同时设 driver.rdma.enabled = false —— 前者决定是否部署 MOFED 驱动 DaemonSet，后者决定是否在驱动容器里编译 RDMA 内核模块，两个开关语义不同，都要显式关掉

8.1.3 两种模式都自带 GPU 监控

无论选哪种，都会向集群部署 dcgm-exporter，以 Prometheus :9400/metrics 暴露 Pod 级 GPU 指标，标准 Prometheus + Grafana 栈直接抓取即可：

# Prometheus ServiceMonitor / PodMonitor 抓取示意
- port: metrics
  path: /metrics
  interval: 30s

关键 metrics：

• DCGM_FI_DEV_GPU_UTIL —— GPU 利用率
• DCGM_FI_DEV_FB_USED / DCGM_FI_DEV_FB_FREE —— 显存使用
• DCGM_FI_DEV_GPU_TEMP / DCGM_FI_DEV_POWER_USAGE —— 温度 / 功耗
• DCGM_FI_DEV_ECC_DBE_AGG_TOTAL / DCGM_FI_DEV_XID_ERRORS —— 硬件 ECC / XID 故障

Standard 模式额外提供 node-problem-detector，把 GPU XID / 内核错误转成 K8s NodeCondition 与 Event，可被 K8s 原生告警链路(Alertmanager / EventRouter)直接消费。Operator 模式下，XID 监控由其自带的 nvidia-validator + dcgm-exporter 完成，event 化需要再叠加 NPD 或自定义 webhook。

8.1.4 两种模式互斥

下列资源在两种模式下会冲突，Terraform 模块在 plan/apply 阶段就会因变量约束或资源 count 控制阻止两边同时存在：

• nvidia.com/gpu 资源 advertise(两边都注册同名 device plugin)
• DCGM :9400 端口(两边都跑 dcgm-exporter)
• GFD 节点标签(两边都打 nvidia.com/gpu.product 等)

切换模式的方式：在 terraform.tfvars 中翻转 gpu_stack_mode(例如从 "standard" 改为 "operator")，terraform apply 会自动 destroy 旧模式下的 helm_release 与配套资源，再创建新模式下的对应资源，无需人工 helm uninstall。

存量 Bash 部署的兼容入口：scripts/legacy/option_install_gpu_stack.sh 仍在仓库内供已有 Bash-deployed 集群维护使用，接受 GPU_STACK_MODE=standard|operator + GPU_STACK_FORCE_SWITCH=true 实现同样的切换语义，但所有新部署应直接走 Terraform 路径。

8.1.5 选择建议

本系列文档与 Terraform 模块的端到端验证以 Standard 模式 为主完成，因为它对 AMI 已有组件的耦合更轻、调试链路更短；Operator 模式作为可选路径完整提供且所有 chart values 对齐 EKS NVIDIA AMI 的预装栈，可在生产环境直接选用。

8.2 两个 Device Plugin 的协同

GPU + EFA 工作负载依赖两个独立的 Device Plugin，职责边界清晰但容易漏配：

分布式训练的工作负载必须同时申请两类资源：

resources:
  limits:
    nvidia.com/gpu: 8
    vpc.amazonaws.com/efa: 32   # 常见漏写,导致 NCCL 走 TCP fallback 而非 EFA

NVIDIA Device Plugin 部署方式与关键开关：

• EKS-optimized AL2023 NVIDIA AMI 已预装 NVIDIA driver + NVIDIA Container Toolkit，nodeadm 已把 nvidia 注册为 containerd 默认 runtime——因此 device plugin 容器启动时由 nvidia-container-toolkit 自动注入 NVML(NVIDIA Management Library)/ CUDA 库与设备节点，不需要 hostPath 挂载、库 symlink 或自定义 RuntimeClass。
• 采用上游 Helm chart 部署(参考 Manage NVIDIA GPU devices on EKS)，以 helm release 形式运行；Terraform 模块默认 nvidia_device_plugin_version = "v0.19.1"(发布于 2026-04-23，本方案锁定该版本以保证可重现；上游已有更新的 v0.19.2)，在 nvcr.io 不可达的区域(如 cn-*)通过 nvidia_device_plugin_repo 指向私有 ECR 镜像。
• 关键 chart values：
  • mofedEnabled=false —— 关键：从 v0.19.0 起 NVIDIA Device Plugin 默认会挂载所有 /dev/infiniband/uverbs* 设备到申请 GPU 的 Pod 内，这与 AWS EFA Device Plugin 管理 uverbs 设备的职责冲突，导致 Pod 取不到全部 EFA 网卡或 EFA Device Plugin 无法暴露资源。两类 plugin 共存时必须显式关闭该开关，详见 AWS EKS 文档。
  • gfd.enabled=true —— 启用 GPU Feature Discovery sidecar，自动给节点贴 nvidia.com/gpu.product、nvidia.com/gpu.memory、nvidia.com/cuda.driver-version 等属性标签，便于工作负载按 GPU 型号选择节点。
  • nfd.worker.tolerations 覆盖 —— 与上面 gfd.enabled=true 配套的必需项，也是最难排查的一类坑：GPU Feature Discovery 依赖 NFD worker 打的 feature.node.kubernetes.io/* 标签，而 device plugin 的 nodeAffinity 又依赖这些标签；但 NFD 子 chart 的默认 toleration 是 nvidia.com/gpu=present(Equal)，匹配不上本方案给 GPU 节点打的 taint 值 true —— NFD 落不到 GPU 节点，标签永不出现，device plugin 的 DaemonSet 就静默停在 desired=0，既没有 event 也没有报错。必须用与工作负载相同的 toleration(operator: Exists)覆盖 nfd.worker.tolerations。

• 不再设置 compatWithCPUManager=true：在 nvidia-container-toolkit 1.18 之前，该选项让 device plugin 跑成 privileged，以绕开 legacy hook 注入路径在非特权容器上的限制。toolkit 1.18+ 默认走 just-in-time CDI(jit-cdi)，由 nvidia-container-runtime 在 OCI spec 上直接生成 device 注入，plugin 与 workload pod 都不再需要 privileged。继续显式开启反而让 plugin pod 长期保持过高权限，无安全收益。AWS EKS NVIDIA AL2023 AMI 已预装 toolkit 1.19+，本方案直接信任 jit-cdi 默认路径。
• Blackwell 架构(p6-b200 / p6-b300)的版本要求：NVIDIA Device Plugin 对 Blackwell 架构的 nvidia.com/gpu.product 标签识别由 PR #1240 引入，backport 到 release-0.17，因此生产部署 Blackwell GPU 节点应使用 v0.17.2 或更新版本。

8.2.1 关于启动竞态(为什么不再需要”手动 bounce”)

GPU 节点首次启动时，nvidia-device-plugin 容器与 nvidia 内核模块加载存在潜在竞态——plugin 先起、/dev/nvidia* 后创建，plugin 看不到 GPU。NVIDIA 官方推荐通过 failOnInitError=true(env FAIL_ON_INIT_ERROR，helm chart 同名 value)解决：plugin init 失败时立即 crash，kubelet 触发 CrashLoopBackOff 自动重启，几秒后下一次启动等到设备就绪自然恢复。这是 helm chart 的默认行为，我们不 override。

下面两层防护进一步收紧竞态窗口：

• AMI 层：EKS AL2023 NVIDIA AMI 提供 nvidia-kmod-load.service(oneshot，WantedBy=multi-user.target)在启动阶段加载 nvidia 内核模块(参见 amazon-eks-ami install-nvidia-driver.sh)；注意该 unit 并不强制排在 containerd 之前，竞态最终由上面 plugin 层的 failOnInitError 兜住
• Plugin 层：v0.17.1 的两条修复 “Honor fail-on-init-error when no resources are found”(#1061)、”Ensure FAIL_ON_INIT_ERROR boolean env is quoted”(#1076)进一步堵住了 silent block 的 corner case(本方案默认部署的 v0.19.1 早已包含这两条)

排查思路(plugin 看似 Running 但 nvidia.com/gpu allocatable 仍为 0)：

kubectl logs -n kube-system -l app.kubernetes.io/name=nvidia-device-plugin --tail=50
# 关注:"No devices found. Waiting indefinitely." → 命中 NVIDIA upstream issue #1080 / bug 5129637
# 进一步:登录节点 ls /dev/nvidia* 看驱动是否真的加载
#         journalctl -u nvidia-kmod-load.service 看 kmod 加载日志

8.2.2 关于 cgroupsPath 与 containerd config 重载(AMI v20260512 及之前必备)

EKS NVIDIA AL2023 AMI 在 nvidia-ctk 配置 containerd 时，[plugins.'io.containerd.cri.v1.runtime'.containerd.runtimes.nvidia.options] 下的 SystemdCgroup 可能丢失为默认 false，与 kubelet 的 systemd cgroup driver 不一致，导致 pod sandbox 创建报：

runc create failed: expected cgroupsPath to be of format
"slice:prefix:name" for systemd cgroups

同时，nodeadm 在 AMI v20260520 之前的版本里 EnsureRunning() 调用 StartUnit，对已运行的 containerd 是 no-op，导致它写下的 /etc/containerd/config.toml 永远不会被加载(参见 awslabs/amazon-eks-ami#2705，2026-05-13 已 merged)。

GPU 节点 userdata 因此做两件事：

1. NodeConfig.spec.containerd.config 注入 SystemdCgroup=true，nodeadm 会把它 merge 在 nvidia-ctk overlay 之上，确保最终落盘的 config 总带 SystemdCgroup=true。
2. nodeadm init 之后显式 systemctl restart containerd && systemctl restart kubelet，强制加载新写的 config。

上游 AMI 含 #2705 fix(v20260520+)的版本可以移除 (2)；(1) 可以在 nvidia-container-toolkit 解决该 SystemdCgroup drop 问题后移除。

顺带说明 AMI 版本的控制方式：上面这些结论都以具体的 AMI release 为界，因此生产环境建议显式钉版本 —— gpu_ami_release_version = “v20260512” 指向某个已验证的 EKS NVIDIA AMI release，让节点 bringup 可重现；留空(默认)则跟随 SSM 的 recommended 别名，下一次 apply 可能把 AMI 滚到新版本，连带改变上述两项 workaround 的必要性。已验证的版本组合见仓库 docs/AMI_VERSIONS.md。若需要自烘焙 AMI(企业 CA 证书、监控 agent、预热镜像等)，改用 gpu_custom_ami_id 指定，但该 AMI 必须派生自 amazon-eks-node-al2023-*-nvidia-* 以保留 EKS 的 bootstrap 链路。

8.3 Workload pod 镜像选择

nvidia-container-toolkit 1.18+ 的默认 jit-cdi 路径下，workload pod 不需要镜像 bake driver libs，也不需要 privileged。容器启动时由 nvidia-container-runtime 把 host 的 driver libs(libnvidia-ml.so.580.x 等)和工具(nvidia-smi)通过 OCI 设备注入到容器 rootfs。

经验证可工作的 workload pod 形态：

apiVersion: v1
kind: Pod
metadata:
  name: gpu-test
spec:
  containers:
  - name: app
    image: nvcr.io/nvidia/cuda:12.4.1-runtime-ubuntu22.04   # 任何 stripped CUDA 镜像
    command: ["nvidia-smi"]
    resources:
      limits:
        nvidia.com/gpu: 1
  tolerations:
  - {key: nvidia.com/gpu, operator: Exists, effect: NoSchedule}

容器内 nvidia-smi 直接可用，输出的 driver / CUDA 版本与 host 一致(实测 NVIDIA-SMI 580.159.03 / Driver Version: 580.159.03 / CUDA Version: 13.0)。对于自建镜像，只需在 Dockerfile 内声明：

dockerfile
ENV NVIDIA_VISIBLE_DEVICES=all
ENV NVIDIA_DRIVER_CAPABILITIES=compute,utility

并在 K8s manifest 中申请 nvidia.com/gpu 资源即可。

8.4 GPU 节点就绪验证

# GPU 可见
kubectl get nodes -o=custom-columns='NAME:.metadata.name,GPU:.status.allocatable.nvidia\.com/gpu'
# NVIDIA Device Plugin 健康(helm chart 起的 daemonset 用 app.kubernetes.io 标签)
kubectl get pods -n kube-system -l app.kubernetes.io/name=nvidia-device-plugin
# GPU Feature Discovery 自动贴的标签
kubectl get nodes -L nvidia.com/gpu.product,nvidia.com/gpu.memory,nvidia.com/cuda.driver-version
# EFA Device Plugin 健康
kubectl get pods -n kube-system -l name=aws-efa-k8s-device-plugin

8.5 EFA 链路验证

EFA 用户态工具(fi_info、fi_pingpong)由 host 上的 /opt/amazon/efa/ 提供，前提是节点 user-data 启用了 gpu_install_efa_userspace = true(Terraform 默认开启)。

# 在节点上(通过 kubectl debug)
fi_info -p efa          # 期望看到每张 EFA 网卡
fi_pingpong -p efa      # 端到端 EFA 通信测试

8.6 拓扑标签验证

kubectl get nodes -L topology.k8s.aws/network-node-layer-1,topology.k8s.aws/network-node-layer-2,topology.k8s.aws/network-node-layer-3,topology.k8s.aws/network-node-layer-4,topology.k8s.aws/zone-id

8.7 端到端 GPU + EFA 验证脚本(单节点 + 跨节点)

仓库提供 option_verify_gpu_efa.sh 一键验证脚本，基于 AWS 官方 public.ecr.aws/hpc-cloud/nccl-tests 镜像(自带 EFA installer、AWS-OFI-NCCL、NCCL、nccl-tests、sshd、Open MPI)，支持两种模式：

单节点模式(默认，验证本机 GPU + EFA stack 的可用性)：

./scripts/option_verify_gpu_efa.sh <ng_name>

检查项：nvidia-smi 看到全部 GPU、/dev/nvidia[0-9]* 设备节点数与 GPU 数一致、fi_info -p efa 列出全部 EFA 卡、/dev/infiniband/uverbs* 数与 EFA 数一致、AWS-OFI-NCCL plugin (libnccl-net.so) 存在、单节点 NCCL all_reduce_perf 跑通。

跨节点模式(--multi N，N≥2)：

./scripts/option_verify_gpu_efa.sh <ng_name> --multi 2

脚本会：在 NG 内挑 N 个 Ready 节点，创建 headless Service + N 个 Pod(每个 Pod 钉到一个节点上，共消耗 N × GPUs/node 个 GPU 与 N × EFAs/node 个 EFA)，通过 Open MPI + sshd 启动跨节点 all_reduce_perf -b 8 -e 1G -f 2 -g 1 -np <N×GPU>。验证项：

• mpirun 跨节点完成，所有 ranks 加入并 ring/tree formed
• NCCL_DEBUG 输出含 NET/AWS Libfabric 或 NET/Plugin/Loaded(确认走 AWS-OFI-NCCL → EFA，而非 NET/Socket 的 TCP fallback)
• (可选)通过 VERIFY_BUSBW_THRESHOLD=<GB/s> 设置带宽底线，低于阈值时报 FAIL

为什么必须做跨节点验证？ §2.7 描述的 GPU 安全组自引用规则错误属于单节点测试无法发现的故障——单节点 NCCL all-reduce 永远在同一台机器内，SG 只过滤跨节点流量。只有跨节点 NCCL 真正发起 host-to-host EFA 通信时，SG 配置不全的故障才会暴露。脚本 --multi 模式专门用于覆盖这一类。

失败时脚本会打印典型排查方向：GPU SG 自引用规则缺失、mofedEnabled=false 是否设置、AWS-OFI-NCCL plugin 是否加载。

8.8 FSx / S3 挂载验证

仓库内已带可直接使用的示例 manifest：examples/fsx-app.yaml 与 examples/s3-app.yaml，分别覆盖 FSx for Lustre PERSISTENT_2、Standard S3 桶与 S3 Express One Zone 三种挂载场景。两个 YAML 都使用 envsubst 占位符，用法见各文件头部注释。

# FSx for Lustre 静态挂载(两个 Pod 共享读写,验证 RWX)
export FSX_ID=fs-xxxxxxxxxxxxxxxxx
export FSX_DNS=fs-xxx.fsx.us-east-1.amazonaws.com
export FSX_MOUNT_NAME=xxxxx
envsubst < examples/fsx-app.yaml | kubectl apply -f -
kubectl logs fsx-test-1   # 期望:在 /data 写入 100MB 测试文件
kubectl logs fsx-test-2   # 期望:从同一 PVC 读到 Pod 1 写的文件
# Standard S3 + S3 Express One Zone 挂载
export AWS_REGION=us-east-1
export S3_BUCKET_NAME=your-standard-bucket
export S3_EXPRESS_BUCKET_NAME=your-bucket--use1-az1--x-s3
envsubst < examples/s3-app.yaml | kubectl apply -f -
kubectl logs s3-test          # Standard 桶
kubectl logs s3-express-test  # S3 Express directory bucket

8.9 生产就绪清单

• GPU 节点的 EFA 网卡数量与实例类型匹配
• gpu_install_efa_userspace = true 已启用(若工作负载依赖 host libfabric；Terraform 默认即为 true)
• Instance Store 已 stripe 至 /data，且不承载容器运行时
• 拓扑 label 已贴，工作负载已配置 nodeAffinity
• GPU 安全组同时包含 inbound + outbound 自引用规则(EFA 跨节点通信硬性要求，见 §2.7)
• 跨节点 NCCL 验证已通过(option_verify_gpu_efa.sh --multi 2)，NCCL_DEBUG 显示走 AWS-OFI-NCCL 而非 TCP fallback
• FSx for Lustre 使用 PERSISTENT_2
• S3 Express bucket ARN 格式与 Pod Identity 策略一致
• GPU 工作负载使用 Pod Identity，而非静态凭证

九、总结：能力沉淀与取舍原则

9.1 能力沉淀

本文在第一篇的集群基础上，把 GPU 工作负载的计算、网络、存储三层架构一次性打通：

• 计算层：覆盖 P5 / P5e / P5en / P6(B200 / B300) / G6e / G7e / G7 等系列，包含 p6-b300 的非对称拓扑处理，EFA userspace 自动补齐
• 网络层：直接使用 cloud-controller-manager 写入的 topology.k8s.aws/network-node-layer-N 进行调度，让工作负载按 bottom-layer network node 粒度选择节点
• 存储层：训练高聚合吞吐用 FSx for Lustre(PERSISTENT_2，GB/s 级吞吐)；S3 Express One Zone 作为低延迟、高 TPS 的对象存储选项，按访问模式(高 TPS 小对象 random read、低延迟写、scale-out 模型分发)选用，而不是按工作负载类型简单归类

9.2 三组关键取舍

• Placement Group vs Topology Label：在 p5 类型上，PG 的行为需要验证后再投入生产；标签化调度给工作负载更多控制权
• ODCR vs Capacity Block：ODCR 适合长期稳定的训练集群，Capacity Block 适合有明确时间窗口的短期大规模训练
• FSx vs S3 Express One Zone：按访问模式选——大文件聚合顺序读 + Lustre 并行语义选 FSx；小对象高 TPS random read、低延迟写、跨 Pod 并发拉同一对象选 S3 Express One Zone；大文件一次性顺序读且能容忍 10–30 ms 延迟用 Standard S3 即可

9.3 系列回顾：两篇文章的定位

• 第一篇《企业级 EKS 集群生产环境配置最佳实践》—— 通用生产级集群的”地基”：私有 API、Pod Identity、LVM 运行时隔离、四种 CSI Driver、声明式 Terraform 模块
• 第二篇(本文)—— GPU 工作负载的”上层建筑”：EFA 多网卡、拓扑感知调度、按访问模式的高性能存储选型(FSx for Lustre + S3 Express One Zone)

两篇构成一套可落地、可复制、从零到 GPU 生产的完整参考实现。

➡️ 下一步行动：

• 克隆开源仓库 sample-eks-enterprise-quickstart，先按照第一篇完成基础集群部署(同样走 Terraform 路径)。
• 在 terraform.tfvars 中设置 install_gpu_nodegroups = true 与 gpu_nodegroups = [...] 列表，按需为每个条目选择 purchase_option(od / spot / odcr / cb)、subnet_ids 收敛 AZ、capacity_reservation_id 与 placement_group，然后 terraform apply 一次性拉起全部 GPU 节点组。
• 在 terraform.tfvars 中设置 install_gpu_stack = true + gpu_stack_mode = "standard"(或 "operator")启用 K8s 端 GPU 栈；切换模式只需翻转变量后再次 apply，无需手动卸载对侧 helm release。
• 通过 ./scripts/option_show_nodegroup_topology.sh 打印每个 GPU 节点组的 AWS 原生拓扑清单(按 bottom-layer network node 分组)，用 ./scripts/option_verify_gpu_efa.sh <ng> --multi N 真实验证跨节点 NCCL + EFA 链路。这两个工具长期保留为 Bash，因为它们是面向运行中集群的运维动作而非基础设施声明。
• 高聚合吞吐顺序读场景挂载 FSx for Lustre(PERSISTENT_2)；高 TPS 小对象 random read、低延迟写或 scale-out 模型分发等访问模式挂载 S3 Express One Zone + Mountpoint CSI Driver(在 terraform.tfvars 中开启 install_fsx_csi / install_s3_csi 即可)。

相关产品

• Amazon EKS
• Amazon EC2 P5 实例
• AWS Elastic Fabric Adapter(EFA)
• Amazon FSx for Lustre
• Amazon S3 Express One Zone
• Mountpoint for Amazon S3
• NVIDIA Device Plugin for Kubernetes

相关文章

• 系列第一篇：企业级 EKS 集群生产环境配置最佳实践
• Amazon EKS Best Practices Guide
• Amazon EC2 Instance Topology API
• Accelerate machine learning model training with Amazon SageMaker and Amazon S3 Express One Zone
• Choosing an S3 connector for ML training with S3 Express One Zone (AWS re:Post)

*前述特定亚马逊云科技生成式人工智能相关的服务目前在亚马逊云科技海外区域可用。亚马逊云科技中国区域相关云服务由西云数据和光环新网运营，具体信息以中国区域官网为准。

本篇作者

AWS 架构师中心：云端创新的引领者 探索 AWS 架构师中心，获取经实战验证的最佳实践与架构指南，助您高效构建安全、可靠的云上应用
