Amazon MSK で IAM アクセスコントロールと Kafka クォータを使用したマルチテナント Apache Kafka クラスター – パート 2
本記事は 2023 年 6 月 19 日 に公開された「Multi-tenancy Apache Kafka clusters in Amazon MSK with IAM access control and Kafka quotas – Part 2」を翻訳したものです。
Kafka クォータはマルチテナント Kafka クラスターに不可欠です。アプリケーションがクラスターリソースを過剰に消費してパフォーマンスが低下するのを防ぎます。また、中央のストリーミングデータプラットフォームをマルチテナントで運用し、複数のビジネスラインのアップストリーム/ダウンストリームアプリケーションで共有できます。Kafka は 2 種類のクォータをサポートしています: ネットワーク帯域幅クォータとリクエストレートクォータです。ネットワーク帯域幅クォータは、クライアントアプリケーションが各ブローカーで生成・消費できるバイトレート (バイト/秒) のしきい値を定義します。リクエストレートクォータは、各ブローカーがクライアントのリクエスト処理に費やす時間の割合を制限します。Kafka クォータは特定のユーザー、特定のクライアント ID、またはその両方に対して設定できます。
この 2 部構成シリーズのパート 1 では、Amazon Managed Streaming for Apache Kafka (Amazon MSK) クラスターで AWS Identity and Access Management (IAM) アクセスコントロールを使用しながら Kafka クォータの適用方法を説明しました。
本記事では、IAM アクセスコントロールを使用した MSK クラスターでの Kafka クォータの設定手順を、サンプルクライアントアプリケーションによるテストを交えて解説します。
ソリューションの概要

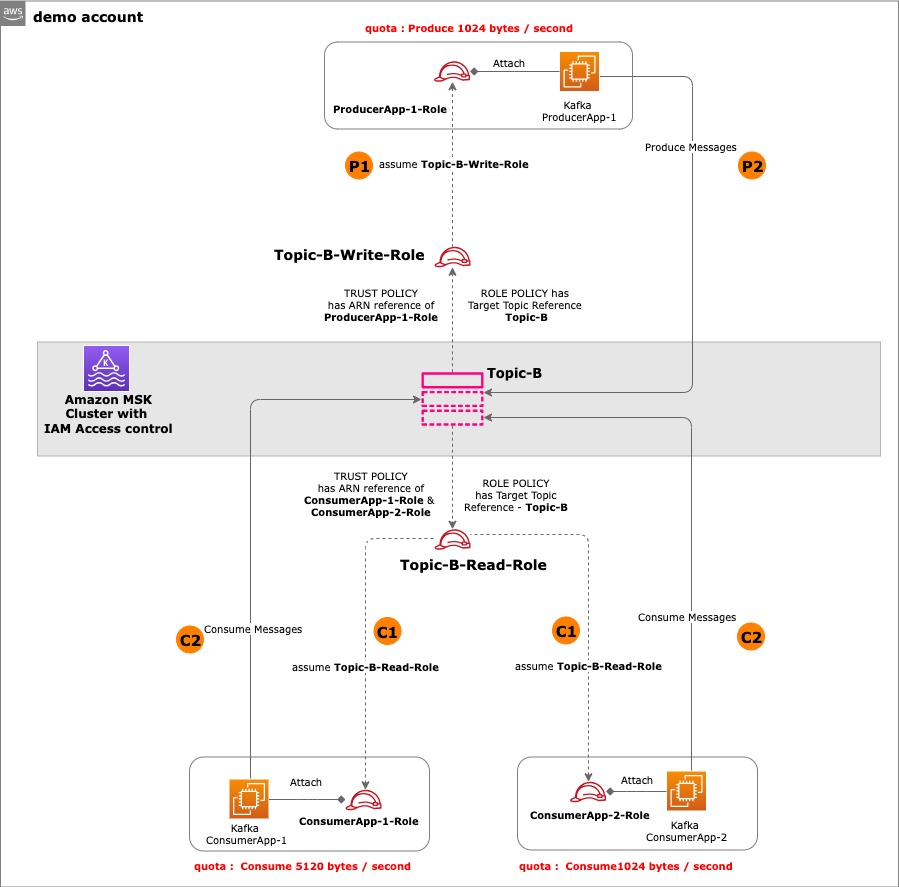

パート 1 で紹介した以下の図は、Kafka クライアントアプリケーション (ProducerApp-1、ConsumerApp-1、ConsumerApp-2) が書き込みおよび読み取り IAM ロールを引き受けて MSK クラスター内の Topic-B にアクセスする方法を示しています。各プロデューサーおよびコンシューマークライアントアプリケーションには、生成または消費できるデータ量 (バイト/秒) を決定するクォータがあります。ProducerApp-1 のクォータでは、ブローカーあたり最大 1024 バイト/秒の生成が許可されています。同様に、ConsumerApp-1 と ConsumerApp-2 のクォータでは、ブローカーあたりそれぞれ 5120 バイト/秒と 1024 バイト/秒の消費が許可されています。アーキテクチャ図のフローを簡単に説明します:
- P1 –
ProducerApp-1は (ProducerApp-1-RoleIAM ロールを使用して)Topic-B-Write-RoleIAM ロールを引き受け、Topic-Bにメッセージを送信します - P2 –
Topic-B-Write-RoleIAM ロールを引き受けた状態で、ProducerApp-1はTopic-Bへのメッセージ送信を開始します - C1 –
ConsumerApp-1(ConsumerApp-1-RoleIAM ロールを使用) とConsumerApp-2(ConsumerApp-2-RoleIAM ロールを使用) はTopic-B-Read-RoleIAM ロールを引き受け、Topic-Bからメッセージを読み取ります - C2 –
Topic-B-Read-RoleIAM ロールを引き受けた状態で、ConsumerApp-1とConsumerApp-2はTopic-Bからのメッセージ消費を開始します
本記事では、AWS リソースのプロビジョニングと変更に AWS Command Line Interface (AWS CLI)、AWS CloudFormation テンプレート、AWS マネジメントコンソールを使用します。作成したリソースには AWS アカウントへの課金が発生します。
手順の概要は以下のとおりです:
- IAM アクセスコントロールを有効にした MSK クラスターと、クライアントアプリケーション用の Amazon Elastic Compute Cloud (Amazon EC2) インスタンスをプロビジョニングします。
- MSK クラスターに
Topic-Bを作成します。 - クライアントアプリケーションが
Topic-Bにアクセスするための IAM ロールを作成します。 - クォータを設定せずにプロデューサーおよびコンシューマーアプリケーションを実行します。
- クライアントアプリケーションの生成および消費クォータを設定します。
- クォータ設定後にアプリケーションを再実行します。
前提条件
先に進む前に、パート 1 を読むことをお勧めします。以下が必要です:
- 本記事ではデモアカウントと呼ぶ AWS アカウント (アカウント ID は
1111 1111 1111と仮定) - デモアカウントで AWS リソースを作成、削除、変更する権限
IAM アクセスコントロールを有効にした MSK クラスターと EC2 インスタンスのプロビジョニング
デモアカウントの VPC 内に IAM アクセスコントロールを有効にした MSK クラスターをプロビジョニングします。さらに、MSK クラスターの設定変更やクライアントアプリケーションのホスト用に 4 つの EC2 インスタンスを作成します。
CloudFormation スタックのデプロイ
- CloudFormation テンプレートファイルとサンプルクライアントアプリケーションをダウンロードするため、GitHub リポジトリをクローンします:
- AWS CloudFormation コンソールで、ナビゲーションペインの Stacks を選択します。
- Create stack を選択します。
- Prepare template で Template is ready を選択します。
- Template source で Upload a template file を選択します。
amazon-msk-kafka-quotas/cfn-templatesディレクトリからcfn-msk-stack-1.yamlファイルをアップロードし、Next を選択します。- Stack name に
MSKStackと入力します。 - パラメータはデフォルトのまま Next を選択します。
- Configure stack options ページの最下部までスクロールし、Next を選択します。
- Review ページの最下部までスクロールし、I acknowledge that CloudFormation may create IAM resources チェックボックスを選択して Submit を選択します。
スタックの完了には約 30 分かかります。スタックが正常に作成されると、以下のリソースが作成されます:
- 3 つのプライベートサブネットと 1 つのパブリックサブネットを持つ VPC
- IAM アクセスコントロールを有効にした 3 つのブローカーを持つ MSK クラスター
- MSK クラスターの設定変更や AWS リソースを作成・変更するための
MSKAdminInstanceEC2 インスタンス ProducerApp-1、ConsumerApp-1、ConsumerApp-2用の EC2 インスタンス (各クライアントアプリケーションに 1 つずつ)- アーキテクチャ図のとおり、クライアントアプリケーションをホストする各 EC2 インスタンスに個別の IAM ロール
- スタックの Outputs タブから
MSKClusterArnの値をメモします。
MSK クラスターにトピックを作成する
MSK クラスターに Topic-B を作成するには、以下の手順を実行します:
- Amazon EC2 コンソールで、実行中の EC2 インスタンスの一覧に移動します。
MSKAdminInstanceEC2 インスタンスを選択し、Connect を選択します。- Session Manager タブで Connect を選択します。
- ブラウザで開いた新しいタブで以下のコマンドを実行します:
- MSK クラスターのブローカー IAM エンドポイントを指す環境変数を設定します:
BOOTSTRAP_BROKERS_IAMの値をメモします。- 以下の Kafka CLI コマンドを実行して、MSK クラスターに
Topic-Bを作成します:
MSK クラスターは IAM アクセスコントロールでプロビジョニングされているため、--command-config オプションは MSKStack CloudFormation スタックで作成された IAM アクセスコントロールに必要なプロパティを含む config_iam.properties を指定しています。
Kafka CLI コマンドの実行時に以下の警告が表示される場合がありますが、無視して問題ありません:
Topic-Bが作成されたことを確認するため、すべてのトピックを一覧表示します:
クライアントアプリケーションが Topic-B にアクセスするための IAM ロールの作成
アーキテクチャ図に示す Topic-B-Write-Role と Topic-B-Read-Role を作成します。Topic-B-Write-Role は Topic-B への書き込み権限を持ち、ProducerApp-1 が引き受けられます。同様に、ConsumerApp-1 と ConsumerApp-2 は Topic-B-Read-Role を引き受けて Topic-B を読み取れます。Topic-B を読み取るには、ConsumerApp-1 と ConsumerApp-2 は次のステップの MSKStack スタック更新時に指定するコンシューマーグループに属している必要があります。
以下の手順でロールを作成します:
- AWS CloudFormation コンソールで、ナビゲーションペインの Stacks を選択します。
MSKStackを選択し、Update を選択します。- Prepare template で Replace current template を選択します。
- Template source で Upload a template file を選択します。
amazon-msk-kafka-quotas/cfn-templatesディレクトリからcfn-msk-stack-2.yamlファイルをアップロードし、Next を選択します。- 以下の追加スタックパラメータを入力します:
-
- Topic B ARN に
Topic-Bの ARN を入力します。
- Topic B ARN に
ARN は arn:aws:kafka:region:account-id:topic/msk-cluster-name/msk-cluster-uuid/Topic-B の形式にする必要があります。先ほどメモした MSK クラスター ARN からクラスター名とクラスター UUID を使用し、AWS リージョンを指定してください。詳細については、IAM access control for Amazon MSK を参照してください。
-
- ConsumerApp-1 Consumer Group name に
ConsumerApp-1のコンシューマーグループ ARN を入力します。
- ConsumerApp-1 Consumer Group name に
arn:aws:kafka:region:account-id:group/msk-cluster-name/msk-cluster-uuid/consumer-group-name の形式にする必要があります。
-
- ConsumerApp-2 Consumer Group name に
ConsumerApp-2のコンシューマーグループ ARN を入力します。
- ConsumerApp-2 Consumer Group name に
前の ARN と同様の形式を使用します。
- Next を選択します。
- Configure stack options ページの最下部までスクロールし、Next を選択します。
- Review ページの最下部までスクロールし、I acknowledge that CloudFormation may create IAM resources チェックボックスを選択して Update stack を選択します。
スタックの更新には約 3 分かかります。スタックが正常に更新されると、以下のリソースが作成されます:
- Topic-B-Write-Role –
Topic-Bへの書き込み操作の権限を持つ IAM ロール。信頼ポリシーによりProducerApp-1-RoleIAM ロールが引き受けられます。 - Topic-B-Read-Role –
Topic-Bへの読み取り操作の権限を持つ IAM ロール。信頼ポリシーによりConsumerApp-1-RoleとConsumerApp-2-RoleIAM ロールが引き受けられます。さらに、ConsumerApp-1とConsumerApp-2はTopic-Bを読み取るために、スタック更新時に指定したコンシューマーグループに属している必要があります。
- スタックの Outputs タブから
TopicBReadRoleARNとTopicBWriteRoleARNの値をメモします。
クォータを設定せずにプロデューサーおよびコンシューマーアプリケーションを実行する
ここでは、クォータを設定せずに ProducerApp-1、ConsumerApp-1、ConsumerApp-2 を実行します。前のステップで取得した BOOTSTRAP_BROKERS_IAM の値、Topic-B-Write-Role の ARN、Topic-B-Read-Role の ARN が必要です。クライアントアプリケーションのソースコードとパッケージ版は GitHub リポジトリで入手できます。
ConsumerApp-1 アプリケーションの実行
ConsumerApp-1 アプリケーションを実行するには、以下の手順を実行します:
- Amazon EC2 コンソールで
ConsumerApp-1EC2 インスタンスを選択し、Connect を選択します。 - Session Manager タブで Connect を選択します。
- ブラウザで開いた新しいタブで以下のコマンドを実行します:
ConsumerApp-1アプリケーションを実行してTopic-Bからのメッセージ消費を開始します:
ソースコードは GitHub で参照できます。コマンドラインパラメータの詳細は以下のとおりです:
- –bootstrap-servers – MSK クラスターのブートストラップブローカー IAM エンドポイント。
- –assume-role-arn –
Topic-B-Read-RoleIAM ロールの ARN。ConsumerApp-1はこのロールを引き受けてトピックからメッセージを読み取ります。 - –region – 使用するリージョン。
- –topic-name –
ConsumerApp-1がメッセージを読み取るトピック名。デフォルトはTopic-Bです。 - –consumer-group – スタック更新時に指定した
ConsumerApp-1のコンシューマーグループ名。 - –role-session-name –
ConsumerApp-1は AWS Security Token Service (AWS STS) SDK を使用してTopic-B-Read-Roleを引き受けます。ConsumerApp-1はassumeRole関数の呼び出し時にこのロールセッション名を使用します。 - –client-id –
ConsumerApp-1のクライアント ID。 - –print-consumer-quota-metrics –
ConsumerApp-1のクライアントメトリクスをターミナルに出力するかのフラグ。 - –cw-dimension-name –
ConsumerApp-1からクライアントスロットリングメトリクスを発行する際に使用する Amazon CloudWatch ディメンション名。 - –cw-dimension-value –
ConsumerApp-1からクライアントスロットリングメトリクスを発行する際に使用する CloudWatch ディメンション値。 - –cw-namespace –
ConsumerApp-1がスロットリング監視用の CloudWatch メトリクスを発行する名前空間。
- 残りのパラメータに問題がなければ、以下のコマンドを使用し、
--assume-role-arnと--regionを環境に合わせて変更してください:
fetch-throttle-time-avg と fetch-throttle-time-max クライアントメトリクスは 0.0 と表示され、ConsumerApp-1 にスロットリングが発生していないことを示しています。ConsumerApp-1 の消費クォータはまだ設定していません。しばらく実行させておきます。
ConsumerApp-2 アプリケーションの実行
ConsumerApp-2 アプリケーションを実行するには、以下の手順を実行します:
- Amazon EC2 コンソールで
ConsumerApp-2EC2 インスタンスを選択し、Connect を選択します。 - Session Manager タブで Connect を選択します。
- ブラウザで開いた新しいタブで以下のコマンドを実行します:
ConsumerApp-2アプリケーションを実行してTopic-Bからのメッセージ消費を開始します:
コマンドラインパラメータは前述の ConsumerApp-1 と同様ですが、以下が異なります:
- –consumer-group – スタック更新時に指定した
ConsumerApp-2のコンシューマーグループ名。 - –role-session-name –
ConsumerApp-2は AWS STS SDK を使用してTopic-B-Read-Roleを引き受けます。ConsumerApp-2はassumeRole関数の呼び出し時にこのロールセッション名を使用します。 - –client-id –
ConsumerApp-2のクライアント ID。
- 残りのパラメータに問題がなければ、以下のコマンドを使用し、
--assume-role-arnと--regionを環境に合わせて変更してください:

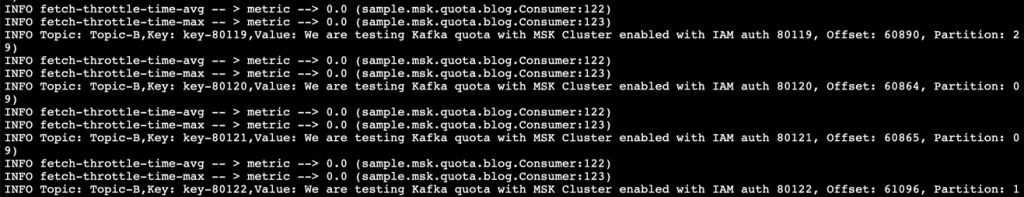

fetch-throttle-time-avg と fetch-throttle-time-max クライアントメトリクスは 0.0 と表示され、ConsumerApp-2 にスロットリングが発生していないことを示しています。ConsumerApp-2 の消費クォータはまだ設定していません。しばらく実行させておきます。
ProducerApp-1 アプリケーションの実行
ProducerApp-1 アプリケーションを実行するには、以下の手順を実行します:
- Amazon EC2 コンソールで
ProducerApp-1EC2 インスタンスを選択し、Connect を選択します。 - Session Manager タブで Connect を選択します。
- ブラウザで開いた新しいタブで以下のコマンドを実行します:
ProducerApp-1アプリケーションを実行してTopic-Bへのメッセージ送信を開始します:
ソースコードは GitHub で参照できます。コマンドラインパラメータの詳細は以下のとおりです:
- –bootstrap-servers – MSK クラスターのブートストラップブローカー IAM エンドポイント。
- –assume-role-arn –
Topic-B-Write-RoleIAM ロールの ARN。ProducerApp-1はこのロールを引き受けてトピックにメッセージを書き込みます。 - –topic-name –
ProducerApp-1がメッセージを送信するトピック。デフォルトはTopic-Bです。 - –region – 使用する AWS リージョン。
- –num-messages –
ProducerApp-1アプリケーションがトピックに送信するメッセージ数。 - –role-session-name –
ProducerApp-1は AWS STS SDK を使用してTopic-B-Write-Roleを引き受けます。ProducerApp-1はassumeRole関数の呼び出し時にこのロールセッション名を使用します。 - –client-id –
ProducerApp-1のクライアント ID。 - –producer-type –
ProducerApp-1は同期または非同期で実行できます。オプションは sync または async です。 - –print-producer-quota-metrics – ProducerApp-1 のクライアントメトリクスをターミナルに出力するかのフラグ。
- –cw-dimension-name – ProducerApp-1 からクライアントスロットリングメトリクスを発行する際に使用する CloudWatch ディメンション名。
- –cw-dimension-value – ProducerApp-1 からクライアントスロットリングメトリクスを発行する際に使用する CloudWatch ディメンション値。
- –cw-namespace – ProducerApp-1 がスロットリング監視用の CloudWatch メトリクスを発行する名前空間。
- 残りのパラメータに問題がなければ、以下のコマンドを使用し、
--assume-role-arnと--regionを環境に合わせて変更してください。同期 Kafka プロデューサーを実行するには、--producer-type syncオプションを使用します:
または、--producer-type async で非同期プロデューサーも実行できます。詳細については、Asynchronous send を参照してください。
produce-throttle-time-avg と produce-throttle-time-max クライアントメトリクスは 0.0 と表示され、ProducerApp-1 にスロットリングが発生していないことを示しています。ProducerApp-1 の生成クォータはまだ設定していません。ConsumerApp-1 と ConsumerApp-2 がメッセージを消費でき、スロットリングされていないことを確認してください。それぞれのブラウザタブで Ctrl+C を押して、コンシューマーおよびプロデューサークライアントアプリケーションを停止します。
クライアントアプリケーションの生成および消費クォータの設定
クォータなしでの実行を確認したので、次はクォータを設定して再実行します。
前述の手順で MSKAdminInstance EC2 インスタンスの Sessions Manager ターミナルを開き、以下のコマンドを実行して MSK クラスター内のブローカーのデフォルト設定を確認します。MSK クラスターはデフォルトの Kafka クォータ設定でプロビジョニングされています。
上のスクリーンショットは、Broker-1 の quota.consumer.default と quota.producer.default のデフォルト値を示しています。
ProducerApp-1 のクォータ設定
以下のコマンドのプレースホルダーは、アカウントに対応する値に置き換えてください。
前述のアーキテクチャ図に従い、ProducerApp-1 の生成クォータを 1024 バイト/秒に設定します。<ProducerApp-1 Client Id> と <ProducerApp-1 Role Session> には、先ほど ProducerApp-1 を実行した際に使用した値 (それぞれ producerapp-1-client-id と producerapp-1-role-session) を使用してください:

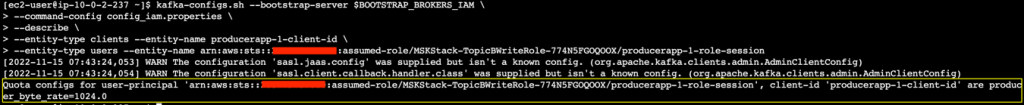

以下のコマンドで ProducerApp-1 の生成クォータを確認します:
以下のコマンドで ProducerApp-1 の生成クォータを削除できますが、次にクォータをテストするため実行しないでください。
ConsumerApp-1 のクォータ設定
以下のコマンドのプレースホルダーは、アカウントに対応する値に置き換えてください。
ConsumerApp-1 の消費クォータを 5120 バイト/秒に設定します。<ConsumerApp-1 Client Id> と <ConsumerApp-1 Role Session> には、先ほど ConsumerApp-1 を実行した際に使用した値 (それぞれ consumerapp-1-client-id と consumerapp-1-role-session) を使用してください:
kafka-configs.sh --bootstrap-server $BOOTSTRAP_BROKERS_IAM \
--command-config config_iam.properties \
--alter --add-config 'consumer_byte_rate=5120' \
--entity-type clients --entity-name <ConsumerApp-1 Client Id> \
--entity-type users --entity-name arn:aws:sts::<AWS Account Id>:assumed-role/MSKStack-TopicBReadRole-xxxxxxxxxxx/<ConsumerApp-1 Role Session>以下のコマンドで ConsumerApp-1 の消費クォータを確認します:
以下のコマンドで ConsumerApp-1 の消費クォータを削除できますが、次にクォータをテストするため実行しないでください。
ConsumerApp-2 のクォータ設定
以下のコマンドのプレースホルダーは、アカウントに対応する値に置き換えてください。
ConsumerApp-2 の消費クォータを 1024 バイト/秒に設定します。<ConsumerApp-2 Client Id> と <ConsumerApp-2 Role Session> には、先ほど ConsumerApp-2 を実行した際に使用した値 (それぞれ consumerapp-2-client-id と consumerapp-2-role-session) を使用してください:
以下のコマンドで ConsumerApp-2 の消費クォータを確認します:
ConsumerApp-1 と同様に、ConsumerApp-2 のクライアントおよびユーザー情報で同じコマンドを使い消費クォータを削除できます。
クォータ設定後にプロデューサーおよびコンシューマーアプリケーションを再実行する
クォータの効果を確認するため、アプリケーションを再実行します。
ProducerApp-1 の再実行

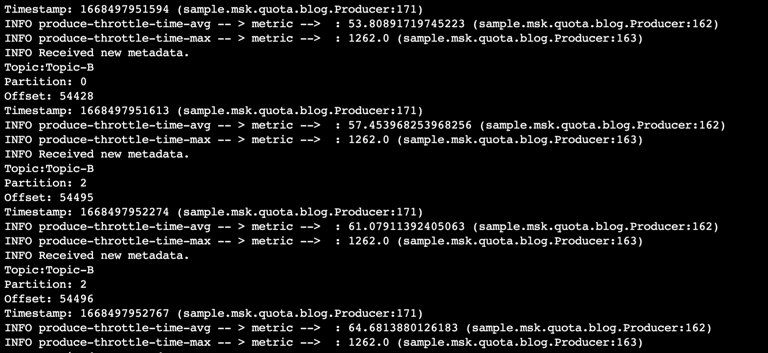

先ほどと同じコマンドで ProducerApp-1 を同期モードで再実行します。以下のスクリーンショットは、ProducerApp-1 がいずれかのブローカーでクォータに達すると、produce-throttle-time-avg と produce-throttle-time-max クライアントメトリクスの値が 0.0 を超えることを示しています。0.0 を超える値は ProducerApp-1 がスロットリングされていることを意味します。ProducerApp-1 を数秒間実行してから Ctrl+C で停止します。

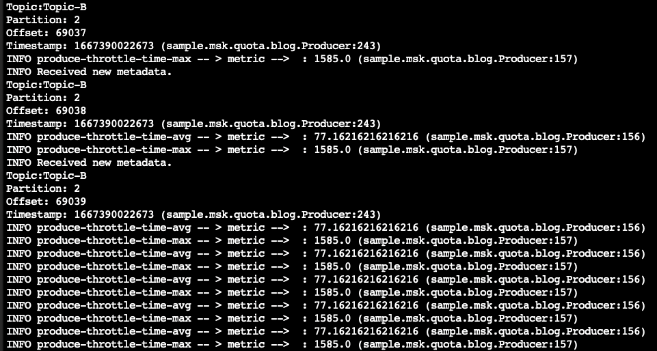

ProducerApp-1 を非同期モード (--producer-type async) で再実行して、生成クォータの効果をテストすることもできます。同期実行と同様に、以下のスクリーンショットは、ProducerApp-1 がいずれかのブローカーでクォータに達すると、produce-throttle-time-avg と produce-throttle-time-max クライアントメトリクスの値が 0.0 を超えることを示しています。0.0 を超える値は ProducerApp-1 がスロットリングされていることを意味します。非同期 ProducerApp-1 をしばらく実行させておきます。

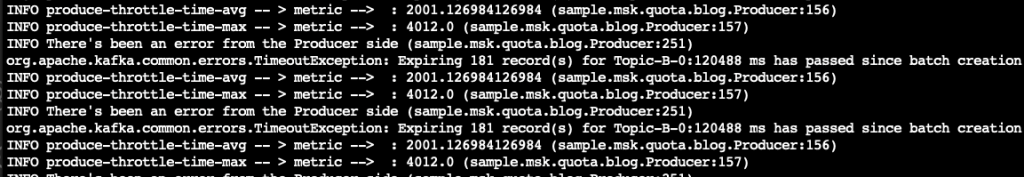

最終的に TimeoutException が表示されます: org.apache.kafka.common.errors.TimeoutException: Expiring xxxxx record(s) for Topic-B-2:xxxxxxx ms has passed since batch creation
非同期プロデューサーでクォータの上限を超えるレートでメッセージを送信すると、メッセージはまずクライアントアプリケーションのメモリにキューイングされます。メッセージの送信レートが受け入れレートを超え続けると、クライアントは最終的にバッファ領域を使い果たし、次の Producer.send() 呼び出しがブロックされます。タイムアウトまでにブローカーが処理しきれない場合、Producer.send() は最終的に TimeoutException をスローします。Ctrl+C で ProducerApp-1 を停止します。
ConsumerApp-1 の再実行

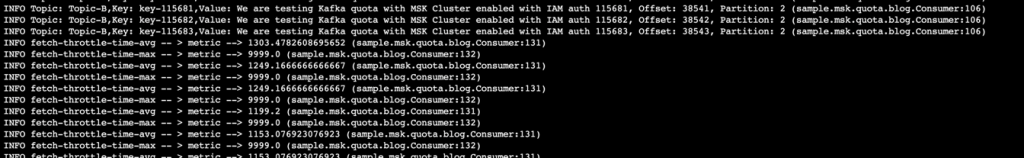

先ほどと同じコマンドで ConsumerApp-1 を再実行します。以下のスクリーンショットは、ConsumerApp-1 がクォータに達すると、fetch-throttle-time-avg と fetch-throttle-time-max クライアントメトリクスの値が 0.0 を超えることを示しています。0.0 を超える値は ConsumerApp-1 がスロットリングされていることを意味します。
ConsumerApp-1 を数秒間実行してから Ctrl+C で停止します。
ConsumerApp-2 の再実行
先ほどと同じコマンドで ConsumerApp-2 を再実行します。同様に、ConsumerApp-2 がクォータに達すると、fetch-throttle-time-avg と fetch-throttle-time-max クライアントメトリクスの値が 0.0 を超えます。0.0 を超える値は ConsumerApp-2 がスロットリングされていることを意味します。ConsumerApp-2 を数秒間実行してから Ctrl+C で停止します。
Amazon CloudWatch のクライアントクォータメトリクス
パート 1 で、クライアントメトリクスは Kafka クラスターに接続するクライアントが公開するメトリクスであると説明しました。CloudWatch でクライアントメトリクスを確認しましょう。
- CloudWatch コンソールで All metrics を選択します。
- Custom Namespaces で、クライアントアプリケーションの実行時に指定した名前空間を選択します。

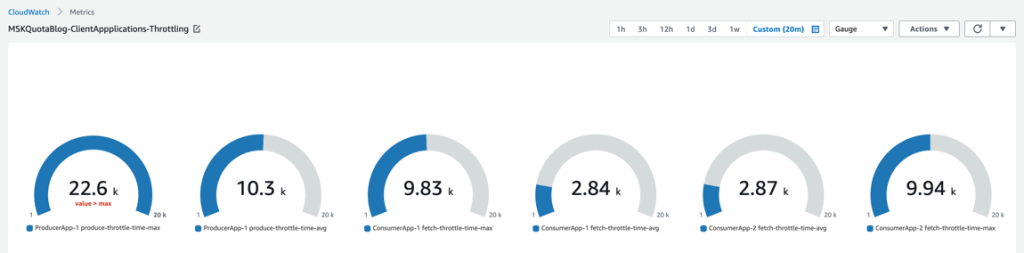

- ディメンション名を選択し、すべてのアプリケーションの
produce-throttle-time-max、produce-throttle-time-avg、fetch-throttle-time-max、fetch-throttle-time-avgメトリクスを選択します。

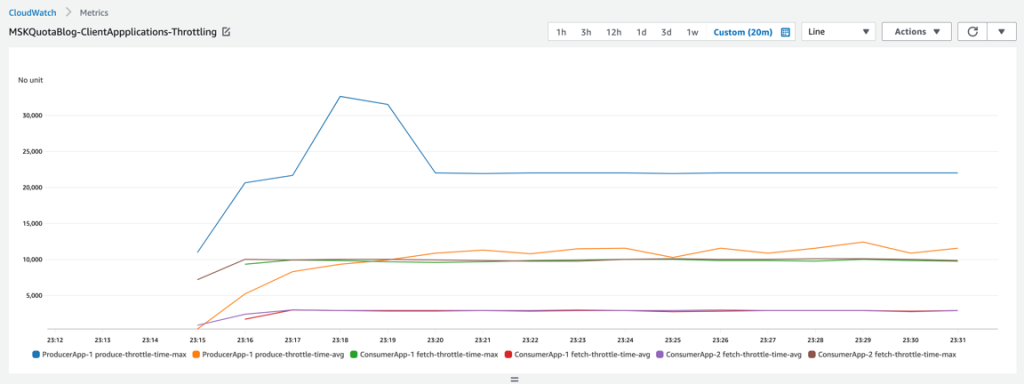

上記のメトリクスは、前のセクションでクォータを設定してテストした ProducerApp-1、ConsumerApp-1、ConsumerApp-2 アプリケーションのスロットリング動作を示しています。以下のスクリーンショットは、ネットワーク帯域幅クォータに基づく ProducerApp-1、ConsumerApp-1、ConsumerApp-2 のスロットリングを示しています。各アプリケーションはそれぞれのクライアントメトリクスを CloudWatch に送信します。ソースコードは GitHub で参照できます。
クライアント ID とロールセッション名のセキュリティ
アプリケーションのクライアント ID と認証済みユーザープリンシパルで Kafka クォータを設定する方法を説明しました。クライアントアプリケーションが IAM 認証を有効にした MSK クラスターの Kafka トピックにアクセスするために IAM ロールを引き受けると、認証済みユーザープリンシパルは以下の形式で表されます (詳細については IAM identifiers を参照):
arn:aws:sts::111111111111:assumed-role/Topic-B-Write-Role/producerapp-1-role-session
ここには、クライアントアプリケーションが AWS STS SDK で IAM ロールを引き受ける際に使用するロールセッション名 (この場合は producerapp-1-role-session) が含まれています。クライアントアプリケーションのソースコードは参照用に公開されています。クライアント ID は、アプリケーションチームがアプリケーションコードで設定する論理名の文字列 (例: producerapp-1-client-id) です。そのため、あるアプリケーションが別のアプリケーションのクライアント ID とロールセッション名を取得し、同じ IAM ロールを引き受ける権限がある場合、そのアプリケーションになりすますことができます。
アーキテクチャ図のとおり、ConsumerApp-1 と ConsumerApp-2 はそれぞれ独自のクォータ割り当てを持つ別々のクライアントアプリケーションです。両方ともデモアカウントで同じ IAM ロール (Topic-B-Read-Role) を引き受ける権限があるため、Topic-B からメッセージを消費できます。そのため、MSK クラスターのブローカーはクライアント ID とユーザー (それぞれのロールセッション名の値を含む) で区別します。ConsumerApp-2 が何らかの方法で ConsumerApp-1 のロールセッション名とクライアント ID を取得した場合、アプリケーションコードで ConsumerApp-1 のロールセッション名とクライアント ID を指定することで ConsumerApp-1 になりすますことができます。
ConsumerApp-1 がクライアント ID として consumerapp-1-client-id、ロールセッション名として consumerapp-1-role-session を使用するとします。ConsumerApp-1 が Topic-B-Read-Role IAM ロールを引き受けると、認証済みユーザープリンシパルは以下のようになります:
arn:aws:sts::<AWS Account Id>:assumed-role/Topic-B-Read-Role/consumerapp-1-role-session
同様に、ConsumerApp-2 はクライアント ID として consumerapp-2-client-id、ロールセッション名として consumerapp-2-role-session を使用します。ConsumerApp-2 が Topic-B-Read-Role IAM ロールを引き受けると、認証済みユーザープリンシパルは以下のようになります:
arn:aws:sts::<AWS Account Id>:assumed-role/Topic-B-Read-Role/consumerapp-2-role-session
ConsumerApp-2 が ConsumerApp-1 のクライアント ID とロールセッション名を取得してアプリケーションコードで指定すると、MSK クラスターのブローカーは ConsumerApp-2 を ConsumerApp-1 として扱い、クライアント ID を consumerapp-1-client-id、認証済みユーザープリンシパルを以下のように認識します:
arn:aws:sts::<AWS Account Id>:assumed-role/Topic-B-Read-Role/consumerapp-1-role-session
その結果、ConsumerApp-2 は本来のクォータ割り当てである 1024 バイト/秒ではなく、最大 5120 バイト/秒で MSK クラスターからデータを消費できるようになります。ConsumerApp-2 が同時に実行されると、ConsumerApp-1 のスループットに悪影響を及ぼします。
拡張アーキテクチャ

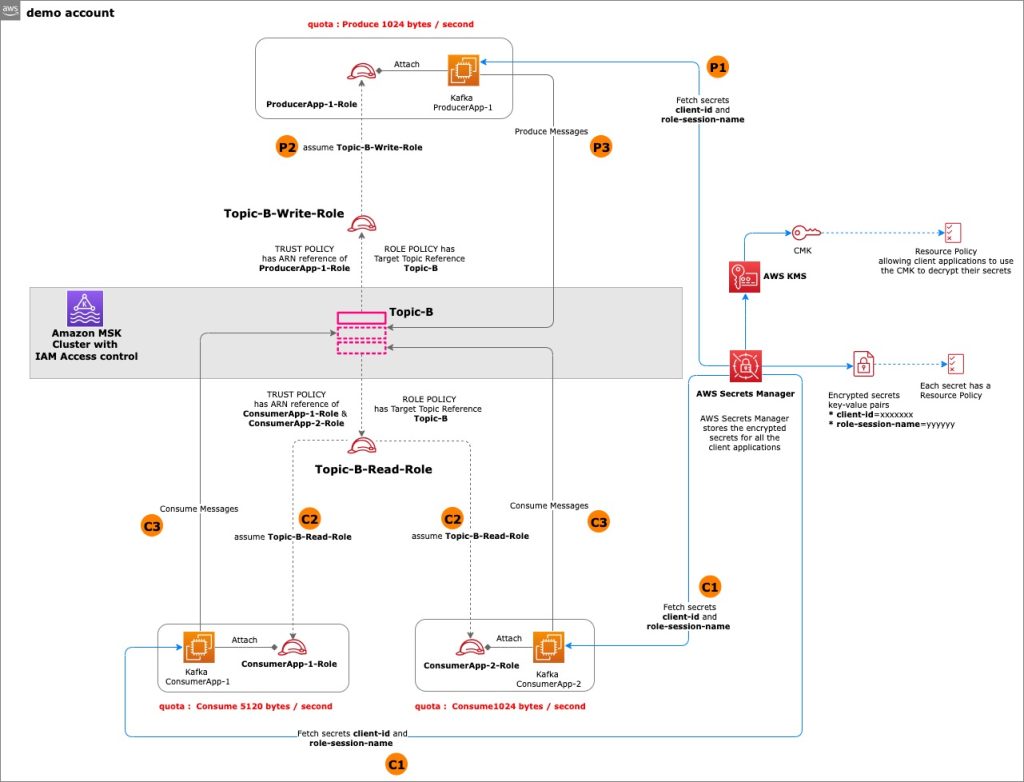

アプリケーションのクライアント ID とロールセッション名を保護するため、アーキテクチャに AWS Secrets Manager と AWS Key Management Service (AWS KMS) を導入できます。ガバナンスを強化するため、アプリケーションのクライアント ID とロールセッション名は Secrets Manager に暗号化されたシークレットとして保存します。暗号化されたシークレットと KMS カスタマーマネージドキー (CMK) に関連付けられた IAM リソースポリシーにより、アプリケーションは自身のクライアント ID とロールセッション名のみにアクセスして復号できます。アプリケーション間でのなりすましを防止できます。以下の図は拡張アーキテクチャを示しています。
更新されたフローには以下のステージがあります:
- P1 –
ProducerApp-1は Secrets Manager からclient-idとrole-session-nameのシークレットを取得します - P2 –
ProducerApp-1はシークレットのclient-idをアプリケーションコードでCLIENT_ID_CONFIGとして設定し、(ProducerApp-1-RoleIAM ロールで) シークレットのrole-session-nameを AWS STS SDK のassumeRole関数呼び出しに渡してTopic-B-Write-Roleを引き受けます - P3 –
Topic-B-Write-RoleIAM ロールを引き受けた状態で、ProducerApp-1はTopic-Bへのメッセージ送信を開始します - C1 –
ConsumerApp-1とConsumerApp-2はそれぞれ Secrets Manager からclient-idとrole-session-nameのシークレットを取得します - C2 –
ConsumerApp-1とConsumerApp-2はそれぞれのシークレットclient-idをアプリケーションコードでCLIENT_ID_CONFIGとして設定し、(それぞれConsumerApp-1-RoleとConsumerApp-2-RoleIAM ロールで) シークレットのrole-session-nameを AWS STS SDK のassumeRole関数呼び出しに渡してTopic-B-Read-Roleを引き受けます - C3 –
Topic-B-Read-RoleIAM ロールを引き受けた状態で、ConsumerApp-1とConsumerApp-2はTopic-Bからのメッセージ消費を開始します
アーキテクチャへの組み込み方法の詳細については、AWS Secrets Manager と AWS KMS のドキュメントを参照してください。
リソースのクリーンアップ
CloudFormation コンソールに移動し、MSKStack スタックを削除します。本記事で作成したすべてのリソースが削除されます。
まとめ
本記事では、Amazon MSK クォータの設定手順を詳しく説明し、サンプルクライアントアプリケーションでその効果を検証しました。さらに、クライアントメトリクスでスロットリングの有無を判断する方法も説明しました。また、平文のクライアント ID とロールセッション名のセキュリティリスクも指摘しました。ゼロトラストアーキテクチャの実現には、改訂版アーキテクチャ図のとおり Secrets Manager と AWS KMS の活用をお勧めします。
本記事 (改訂版アーキテクチャを含む) についてのフィードバックやご質問をお待ちしています。
